本技術涉及腳輪，特別涉及一種用于腳輪的調節扳手。

背景技術：

1、腳輪，生活中比較常見，小到嬰兒車、購物推車，大到機床大型設備都有腳輪的應用，腳輪方便物體的移動，是一種使用量非常大的工業產品。

2、物體既要能夠方便運行，也要求腳輪要有剎車制動的功能，來滿足物體固定的狀態，一般都是在腳輪上設置剎車機構，對車輪進行制動，存在一定的缺陷，譬如，單獨的剎車對質量較大的物體而言，鎖定的穩定程度不足，易發生晃動情況，當剎車片磨損過大則可能釀成嚴重的剎車事故，事故程度無法預估。因此提出一種用于腳輪的調節扳手。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種用于腳輪的調節扳手，解決了穩定性差和調節不便的問題。

2、本實用新型還提供具有上述一種用于腳輪的調節扳手，包括：上主體連接板、下主體連接板、連接器和齒輪扣，所述上主體連接板右側固定連接有撥動塊，所述連接器上端設有限位塊，所述限位塊外側嵌入連接有齒輪，所述連接器和齒輪均安裝于下主體連接板中間位置，所述齒輪扣位于齒輪一側的下主體連接板上，所述下主體連接板上設有轉軸，所述齒輪扣轉動連接轉軸，所述齒輪扣靠近撥動塊的一端設有轉動部，且另一端設有限位部，位于所述限位部兩側是下主體連接板上固定連接有第一擋塊，位于所述轉動部之間的下主體連接板上固定連接有第二擋塊。

3、根據所述的一種用于腳輪的調節扳手，所述上主體連接板和下主體連接板均設有螺紋孔，所述上主體連接板、下主體連接板通過螺紋孔和螺栓將其固定。

4、根據所述的一種用于腳輪的調節扳手，所述齒輪中間位置設有卡槽，所述限位塊與卡槽形狀相同，且均為多邊形。

5、根據所述的一種用于腳輪的調節扳手，所述限位部上的齒條與齒輪相適配。

6、根據所述的一種用于腳輪的調節扳手，所述撥動塊上側設有轉向箭頭。

7、根據所述的一種用于腳輪的調節扳手，所述齒輪的齒輪數量為64個。

8、本實用新型具有如下有益效果：

9、本實用新型中，通過在腳輪上安裝調節扳手，使用時轉動齒輪扣，使其限位部的一端與齒輪連接，再轉動撥動塊，從而使腳輪上的墊塊從內部伸出，并與地面接觸，增加其與地面的摩擦力，此時腳輪上的移動輪處于懸空狀態，使其穩定性更好，較傳統的由剎車片進行固定相比，可避免出現剎車片磨損過大造成事故的問題，同時操作便捷，無需再使用工具。

10、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

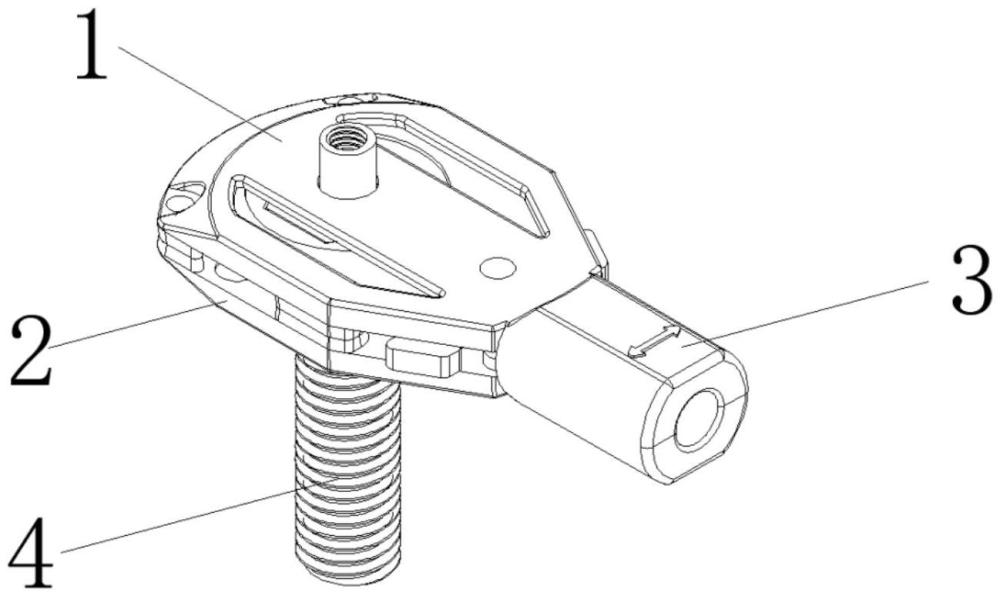

1.一種用于腳輪的調節扳手，其特征在于，包括：上主體連接板(1)、下主體連接板(2)、連接器(4)和齒輪扣(5)，所述上主體連接板(1)右側固定連接有撥動塊(3)，所述連接器(4)上端設有限位塊(41)，所述限位塊(41)外側嵌入連接有齒輪(6)，所述連接器(4)和齒輪(6)均安裝于下主體連接板(2)中間位置，所述齒輪扣(5)位于齒輪(6)一側的下主體連接板(2)上，所述下主體連接板(2)上設有轉軸(21)，所述齒輪扣(5)轉動連接轉軸(21)，所述齒輪扣(5)靠近撥動塊(3)的一端設有轉動部(51)，且另一端設有限位部(52)，位于所述限位部(52)兩側是下主體連接板(2)上固定連接有第一擋塊(7)，位于所述轉動部(51)之間的下主體連接板(2)上固定連接有第二擋塊(8)。

2.根據權利要求1所述的一種用于腳輪的調節扳手，其特征在于，所述上主體連接板(1)和下主體連接板(2)均設有螺紋孔(9)，所述上主體連接板(1)、下主體連接板(2)通過螺紋孔(9)和螺栓將其固定。

3.根據權利要求2所述的一種用于腳輪的調節扳手，其特征在于，所述齒輪(6)中間位置設有卡槽(61)，所述限位塊(41)與卡槽(61)形狀相同，且均為多邊形。

4.根據權利要求3所述的一種用于腳輪的調節扳手，其特征在于，所述限位部(52)上的齒條與齒輪(6)相適配。

5.根據權利要求4所述的一種用于腳輪的調節扳手，其特征在于，所述撥動塊(3)上側設有轉向箭頭。

6.根據權利要求5所述的一種用于腳輪的調節扳手，其特征在于，所述齒輪(6)的齒輪數量為64個。

技術總結
本技術公開了一種用于腳輪的調節扳手，其包括：上主體連接板、下主體連接板、連接器和齒輪扣，所述上主體連接板右側固定連接有撥動塊，所述連接器上端設有限位塊，所述限位塊外側嵌入連接有齒輪，所述連接器和齒輪均安裝于下主體連接板中間位置，所述齒輪扣位于齒輪一側的下主體連接板上，所述下主體連接板上設有轉軸，所述齒輪扣轉動連接轉軸，所述齒輪扣靠近撥動塊的一端設有轉動部，且另一端設有限位部，位于所述限位部兩側是下主體連接板上固定連接有第一擋塊，位于所述轉動部之間的下主體連接板上固定連接有第二擋塊。通過上述結構，解決了穩定性差和調節不便的問題。

技術研發人員：葉云
受保護的技術使用者：葉云
技術研發日：20240716
技術公布日：2025/4/28
