本發明屬于電動汽車熱泵空調系統，尤其涉及基于儲熱儲冷的熱泵-orc雙向循環的新能源汽車熱管理系統。

背景技術：

1、隨著新能源汽車產業的蓬勃發展，電動汽車的熱管理問題逐漸凸顯，成為制約其續航里程和市場接受度的關鍵因素之一。與傳統燃油汽車不同，電動汽車以車載電池為動力源，電動機驅動行駛，而在車輛運行過程中，動力電池需同時為電動機、空調、車燈等系統供電。其中，空調系統的制冷與制熱耗電量僅次于電動機，對電動汽車的續航里程構成了顯著影響。

2、在寒冷地區，尤其是冬季工況下，熱泵空調的制熱效率和速度受到環境溫度的嚴重制約，導致制熱效果不佳且能耗急劇上升。此外，低溫環境還會加劇動力電池的性能衰減，影響其輸出功率和循環壽命。傳統的ptc加熱器雖然能有效加熱電池，但其高能耗特性進一步縮短了電動汽車的續航里程，加劇了用戶的里程焦慮。

3、為改善電動汽車的續航能力，近年來，相關從業人員也針對制冷制熱能耗問題提出了一些技術方案。

4、如專利公開號為cn115284820a的中國專利公開了一種冷媒直冷直熱式電動車熱泵熱管理系統，通過充分利用空氣源、電機余熱回收和電池余熱，用于乘員艙及電池制熱，有效降低了熱管理能耗，提升了電動汽車在冬季的續航里程。然而，該方案在極端寒冷環境下的制熱效果仍有待提升。專利公開號為cn117021899a一種儲熱裝置與熱泵空調耦合的新能源汽車熱管理系統，在傳統熱泵空調系統的基礎上加入了儲熱裝置作為額外熱源，這一設計不僅可以直接為乘員艙供熱，還能在熱泵系統除霜時保持供熱狀態，同時回收電機電控與動力電池產生的廢熱，為動力電池加熱保溫。雖然該方案在一定程度上提高了熱管理系統的效率和穩定性，但其應用場景仍受到一定限制，難以在嚴寒地區實現電動汽車續航能力的顯著提升。

5、盡管上述現有技術通過余熱回收、熱管理系統優化以及添加儲熱裝置等手段，在一定程度上降低了制冷制熱的能耗、緩解了里程焦慮問題，但其應用場景和效果仍受到一定限制，難以在寒冷及嚴寒地區實現電動汽車續航能力的全面提升。特別是在儲能/儲熱裝置的利用上，現有技術往往局限于特定工況或功能，未能充分發揮儲熱裝置在多種運行模式下的綜合作用。

技術實現思路

1、有鑒于此，本發明旨在解決新能源汽車熱管理系統中存在的制熱效率低、能耗高、續航里程受限以及電池包在不同工況下溫度管理困難等技術問題。本發明公開一種基于儲熱儲冷的熱泵-orc雙向循環的新能源汽車熱管理系統，可實現熱能的儲存、釋放和熱電轉換，從而有效提升電動汽車的續航能力和熱管理系統的整體效率。

2、為達到上述目的，本發明的技術方案是這樣實現的：

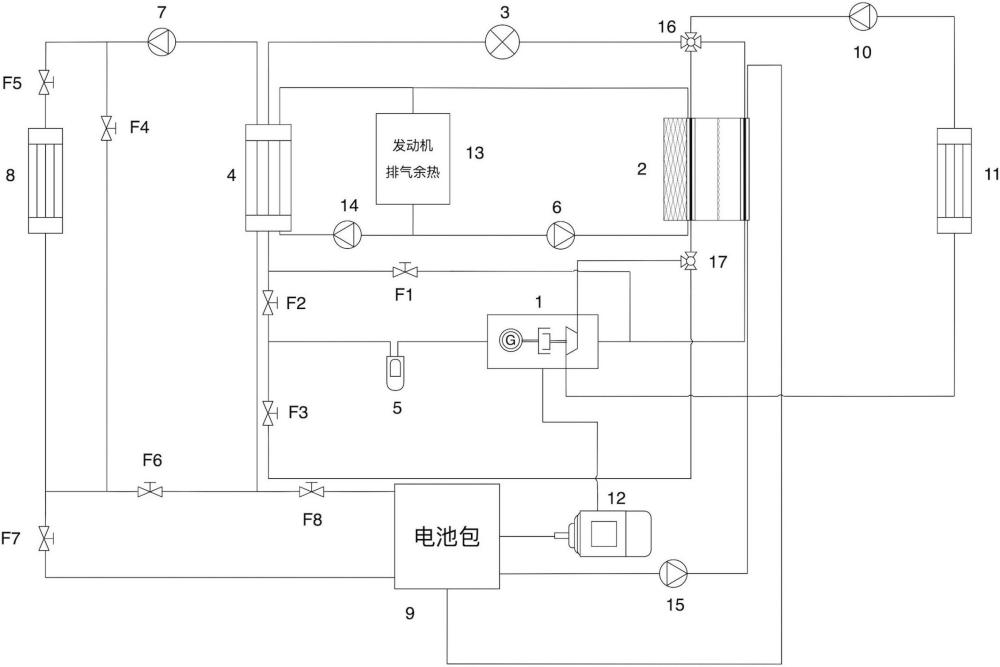

3、基于儲熱儲冷的熱泵-orc雙向循環的新能源汽車熱管理系統，包括：乘員艙溫控子系統，包括乘員艙內的車內換熱器、循環泵和制冷劑-水換熱器；熱泵子系統，包括依次連接的制冷劑-水換熱器、氣液分離器、壓縮膨脹單元、儲熱儲冷單元和節流裝置；orc循環子系統，包括依次連接的儲熱儲冷單元、壓縮膨脹單元、環境熱交換器和工質泵，電池?zé)犭姽芾碜酉到y(tǒng)，包括電池包、供電單元、第二水泵、循環泵和制冷劑-水換熱器，所述供電單元與壓縮膨脹單元耦合連接；所述儲熱儲冷單元為三相熱化學儲熱裝置，依次包括相變吸熱層、第一換熱層、發生/吸收層、多孔疏水膜、冷凝/蒸發層和第二換熱層，第一換熱層內設有第一水流通道和第一制冷劑通道；第二換熱層內設有第二水流通道和第二制冷劑通道；所述相變吸熱層內填充相變材料，用于吸收新能源汽車的余熱；所述發生/吸收層用于儲存內部的工質再生或稀釋產生的化學熱；所述冷凝/蒸發層用于儲存發生/吸收層內的工質相變時透過多孔疏水膜產生的冷凝熱或蒸發熱；所述第一水流通道與orc循環子系統中的水流管道接通；所述第二水流通道與電池?zé)犭姽芾碜酉到y(tǒng)中的第二水泵接通；所述系統包括供冷模式和供暖模式，供冷模式下，熱泵子系統的制冷劑通道與儲熱儲冷單元中的第二制冷劑通道接通；供暖模式下，熱泵子系統的制冷劑通道與儲熱儲冷單元中的第一制冷劑通道接通。

4、作為本發明的優選方案之一，所述供冷模式包括乘員艙供冷模式、行車電池冷卻模式和駐車電池冷卻模式，所述乘員艙供冷模式和行車電池冷卻模式下，熱泵子系統通過制冷劑-水換熱器為乘員艙或電池提供冷量；所述駐車電池冷卻模式下，第二水泵開啟，水通過儲熱儲冷單元的第二換熱層放熱以為電池提供可持續的冷量。

5、作為本發明的優選方案之一，所述系統還包括熱變電模式，用于冬季續航不足時，所述熱變電模式下，熱泵子系統關閉，orc循環子系統中的工質泵開啟，工質依次經所述第一換熱層中的第一制冷劑通道、壓縮膨脹單元的工質通道、環境熱交換器后返回；儲熱儲冷單元中第一換熱層的熱能通過熱能-內能-電能的轉換，為電池充電。

6、作為本發明的優選方案之一，還包括余熱回收子系統，包括余熱換熱器、第三水泵和儲熱儲冷單元，余熱換熱器用于吸收新能源汽車的余熱，第三水泵與儲熱儲冷單元的第一水流通道接通。

7、作為本發明的優選方案之一，所述系統還包括行車余熱回收模式，該模式下，系統僅開啟第三水泵，水吸收余熱以儲存在儲熱儲冷單元的第一換熱層中。

8、作為本發明的優選方案之一，所述余熱回收子系統還包括第一水泵，所述第一水泵設于余熱換熱器和制冷劑-水換熱器之間；所述供暖模式下，第一水泵開啟，水吸收余熱換熱器的熱量并將熱量傳遞至制冷劑-水換熱器中。

9、作為本發明的優選方案之一，所述熱泵子系統中，儲熱儲冷單元與節流裝置之間設有四通閥，所述四通閥的第一接口連接至所述儲熱儲冷單元的第二水流通道，第二接口連接至orc循環子系統中的工質泵，第三接口連接至所述儲熱儲冷單元的第一制冷劑通道，第四接口連接至節流裝置。

10、作為本發明的優選方案之一，所述熱泵子系統中，儲熱儲冷單元與壓縮膨脹單元之間設有三通閥，所述三通閥的第一接口連接至壓縮膨脹單元的工質入口，第二接口連接至氣液分離器，第三接口連接至儲熱儲冷單元的第一制冷劑通道。

11、作為本發明的優選方案之一，所述熱泵子系統中，制冷劑-水換熱器與壓縮膨脹單元之間設有第一開關閥，制冷劑-水換熱器與氣液分離器之間設有第二開關閥，所述三通閥與氣液分離器之間設有第三開關閥。

12、作為本發明的優選方案之一，所述儲熱儲冷單元中，第一制冷劑通道設于第一水流通道內；第二制冷劑通道設于第二水流通道內。

13、相比于現有技術，本發明至少具備以下有益效果：

14、本發明所述基于儲熱儲冷的熱泵-orc雙向循環的新能源汽車熱管理系統，將三相熱化學儲熱儲冷裝置引入熱泵子系統和orc循環子系統中，并將熱泵子系統的制冷劑通道與儲熱儲冷單元的兩條并列的制冷劑通道連接，借助儲熱儲冷單元的三相熱化學儲熱特性，通過余熱來驅動儲熱儲冷單元內發生/吸附層、冷凝/蒸發層內產生相應的熱量或冷量，再去驅動整個熱管理系統的多模式運行，相比于現有技術中單純依靠余熱或者蓄熱材料來輔助冷凝或蒸發的熱泵熱管理系統，供冷和供熱效率顯著增加。

15、本發明將熱泵子系統與orc循環子系統通過儲熱儲冷單元耦合在一起，可以利用儲熱儲冷單元的三相熱化學儲能特性，將熱能轉化為內能再轉化為電能，實現新能源汽車在冬季續航不足時為電池包提供應急補電，不僅大幅提升了整車的能源利用效率和熱能循環利用率，而且有效降低了能耗、延長了電池壽命、提高了車輛續航里程。

16、本發明利用儲熱儲冷單元中三相熱化學儲熱特性，可在駐車充電模式下無需啟動車輛，直接冷卻電池?zé)犭姽芾碜酉到y(tǒng)，同時通過儲熱儲冷單元中的相變儲熱通道，回收駐車充電電池?zé)崃浚行Ы档土四芎模岣吡顺潆娺^程電池?zé)峁芾硇省?/p>

17、本發明充分利用新能源汽車各個部件的余熱，例如發動機余熱、電池包的余熱等等，通過余熱來驅動儲熱儲冷單元產生熱量或冷量的同時，還可為乘員艙內的制冷劑-水換熱器提供充足的熱量，以滿足熱管理系統的多模式高效運行需求。同時，在春秋季節，還可將余熱儲存在儲熱儲冷單元中，使得儲熱儲冷單元可在四季均能儲存一定的能量，蓄能效果較佳。
