本技術涉及彩鋼板生產，尤其涉及一種紋路型彩鋼板復合結構。

背景技術：

1、彩鋼板是一種帶有有機涂層的鋼板，是常用的建筑材料之一，在大小建筑物以及廠房等設施中均有使用，而為了鋼板安裝的方便，需要一種鋼板復合結構。

2、現有的鋼板復合結構在使用時，對鋼板之間的固定存在一定的不足，同時現有的鋼板結構無法將鋼板在任意角度進行固定安裝，使得鋼板的使用不夠方便。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種紋路型彩鋼板復合結構。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種紋路型彩鋼板復合結構，包括：鋼板，所述鋼板的背側設置有安裝層，所述安裝層的一側側壁上開設有固定槽，所述安裝層的一側側壁上開設有安裝通槽，所述安裝通槽貫穿安裝層的上下兩端設置；固定結構，所述固定結構包括固定連接在安裝通槽側壁上的固定板，所述固定板的上下兩端處均固定連接有固定卡塊，所述固定槽的內側壁上滑動連接有固定塊，所述固定塊的位置與固定卡塊相對應，且每塊所述固定塊上均開設有固定卡槽，每塊所述固定塊上均設置有調節結構，所述調節結構包括開設在固定槽內壁上的調節槽，每塊所述固定塊靠近對應的調節槽的一端均固定連接有調節板，每塊所述調節板分別伸入到對應的調節槽的內側設置，且每塊所述調節板分別與對應的調節槽滑動連接，每塊所述調節板的側壁上均固定連接有滑動塊，且每個所述調節槽的一側側壁上均開設有與滑動塊相對應的滑動槽，每個所述滑動槽均貫穿對應的安裝層設置，每塊所述滑動塊上均螺紋連接有調節螺桿，每根所述調節螺桿位于滑動塊外側的一端均固定連接有轉動塊，每塊所述轉動塊的側壁上均設置有圓角，且每塊所述轉動塊靠近安裝層的一側側壁上均設置有摩擦紋路。

4、為了更好地實現上述目的，本實用新型采用進一步技術方案：所述鋼板上設置有固定螺栓，所述鋼板通過固定螺栓與安裝層固定連接。

5、為了更好地實現上述目的，本實用新型采用進一步技術方案：所述安裝層采用鋁合金制成，且所述安裝層采用空心結構。

6、本實用新型的優點是：通過固定卡塊與固定卡槽將兩塊鋼板固定在一起，同時通過調節螺桿等結構將其固定住，固定效果更好，而且通過固定卡塊與固定卡槽上設置的固定卡齒，能使鋼板之間能在任意角度進行固定，從而使鋼板在固定安裝時更加靈活方便。

技術特征：

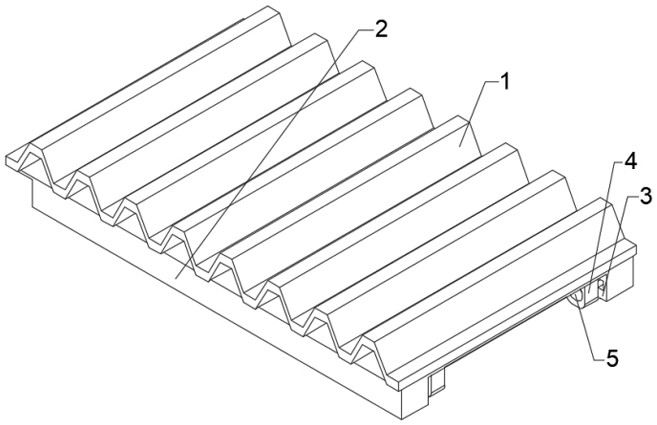

1.一種紋路型彩鋼板復合結構，其特征在于，包括：鋼板（1），所述鋼板（1）的背側設置有安裝層（2），所述安裝層（2）的一側側壁上開設有固定槽（3），所述安裝層（2）的一側側壁上開設有安裝通槽（6），所述安裝通槽（6）貫穿安裝層（2）的上下兩端設置；固定結構，所述固定結構包括固定連接在安裝通槽（6）側壁上的固定板（7），所述固定板（7）的上下兩端處均固定連接有固定卡塊（8），所述固定槽（3）的內側壁上滑動連接有固定塊（4），所述固定塊（4）的位置與固定卡塊（8）相對應，且每塊所述固定塊（4）上均開設有固定卡槽（5），每塊所述固定塊（4）上均設置有調節結構，所述調節結構包括開設在固定槽（3）內壁上的調節槽（9），每塊所述固定塊（4）靠近對應的調節槽（9）的一端均固定連接有調節板（11），每塊所述調節板（11）分別伸入到對應的調節槽（9）的內側設置，且每塊所述調節板（11）分別與對應的調節槽（9）滑動連接，每塊所述調節板（11）的側壁上均固定連接有滑動塊（12），且每個所述調節槽（9）的一側側壁上均開設有與滑動塊（12）相對應的滑動槽（10），每個所述滑動槽（10）均貫穿對應的安裝層（2）設置，每塊所述滑動塊（12）上均螺紋連接有調節螺桿（13），每根所述調節螺桿（13）位于滑動塊（12）外側的一端均固定連接有轉動塊（14），每塊所述轉動塊（14）的側壁上均設置有圓角，且每塊所述轉動塊（14）靠近安裝層（2）的一側側壁上均設置有摩擦紋路。

2.根據權利要求1所述的一種紋路型彩鋼板復合結構，其特征在于，所述鋼板（1）上設置有固定螺栓，所述鋼板（1）通過固定螺栓與安裝層（2）固定連接。

3.根據權利要求1所述的一種紋路型彩鋼板復合結構，其特征在于，所述安裝層（2）采用鋁合金制成，且所述安裝層（2）采用空心結構。

技術總結
本技術公開了一種紋路型彩鋼板復合結構，包括：鋼板，所述鋼板的背側設置有安裝層，所述安裝層的一側側壁上開設有固定槽，所述安裝層的一側側壁上開設有安裝通槽，所述安裝通槽貫穿安裝層的上下兩端設置；固定結構，所述固定結構包括固定連接在安裝通槽側壁上的固定板，所述固定板的上下兩端處均固定連接有固定卡塊，所述固定槽的內側壁上滑動連接有固定塊，所述固定塊的位置與固定卡塊相對應。優點是：通過固定卡塊與固定卡槽將兩塊鋼板固定在一起，同時通過調節螺桿等結構將其固定住，固定效果更好，而且通過固定卡塊與固定卡槽上設置的固定卡齒，能使鋼板之間能在任意角度進行固定，使鋼板在固定安裝時更加靈活方便。

技術研發人員：石建宇,江丹,江長亮,江長忠
受保護的技術使用者：江蘇建宇金屬制品科技有限公司
技術研發日：20240626
技術公布日：2025/4/28
