本發明屬于軌道檢測，具體涉及一種雙鐵軌軌道檢測裝置。

背景技術：

1、隨著我國經濟的持續增長，火車和地鐵等軌道交通工具在人們的日常生活中扮演著越來越重要的角色，因此，鐵路線路的安全性和穩定性成為了關注的焦點，所以對鐵軌線路的日常維護和保養就提出了更高的要求。對鋼軌進行定期的探傷檢查，能夠及時了解鐵路潛在的安全問題，避免行車事故的發生。

2、現有的鐵軌軌道檢測裝置在對軌道進行檢測時大多需要人工進行參與，從而不但會浪費較多人力，而且極大影響檢測效率，并且現有技術也不便于對不同間距的兩個軌道同時進行檢測，適用性較低。

技術實現思路

1、本發明的目的在于克服現有技術的不足，提供一種雙鐵軌軌道檢測裝置，解決現有技術在對軌道進行檢測時大多需要人工進行參與和不便于對不同間距的兩個軌道同時進行檢測的問題。

2、本發明解決其技術問題是通過以下技術方案實現的：

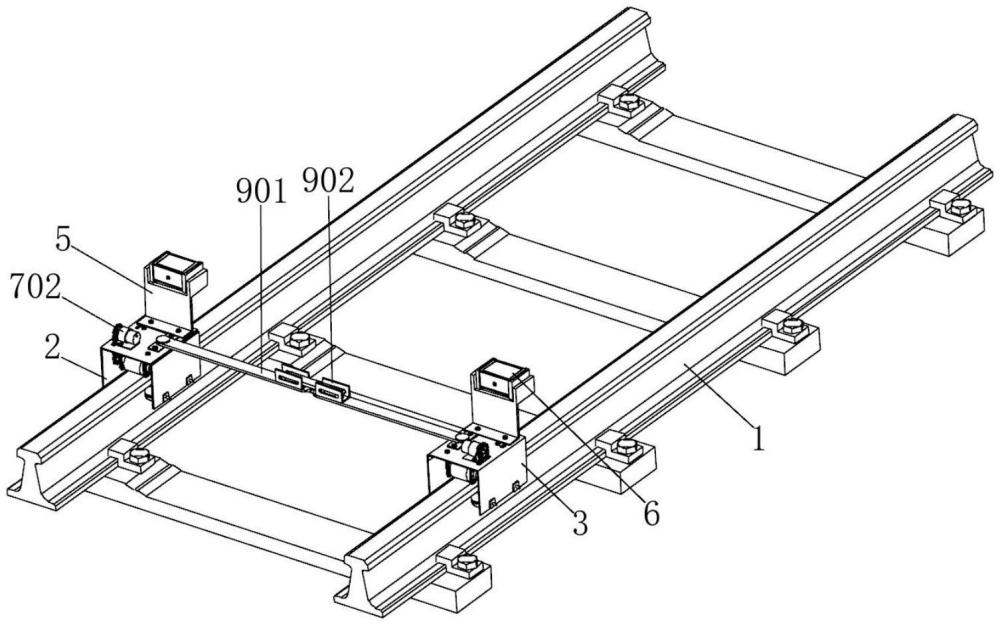

3、一種雙鐵軌軌道檢測裝置，包括軌道主體和兩個直角座，兩個所述直角座上均通過合頁鉸接有轉動板，且直角座和轉動板之間設置有兩個夾持組件，兩個所述直角座的上表面均安裝有安裝座，兩個所述安裝座上均安裝有檢測裝置，兩個所述直角座上均設置有行走組件，兩個所述轉動板上均設置有驅動組件，兩個所述直角座之間通過連接組件相連接；

4、所述行走組件包括兩個主動輥架以及兩個從動輥架，兩個所述主動輥架和兩個從動輥架均通過螺絲安裝在直角座上，兩個所述主動輥架之間轉動安裝有主動輥，兩個所述從動輥架之間轉動安裝有從動輥，且從動輥和主動輥均與軌道主體的頂部相接觸。

5、優選的，所述夾持組件包括兩個連接柱，兩個所述連接柱分別滑動連接在直角座和轉動板的內部，兩個所述連接柱的外表面均轉動安裝有球輪，兩個所述球輪均抵緊軌道主體。

6、優選的，兩個所述連接柱的外表面均固定連接有矩形板，其中一個所述矩形板與直角座之間和另一個所述矩形板與轉動板之間均通過彈簧相連接。

7、優選的，所述行走組件還包括安裝在直角座上表面的電機架，所述電機架上安裝有驅動電機，所述驅動電機輸出端的外表面鍵連接有主動齒輪，所述主動輥的輥軸鍵連接有從動齒輪，所述從動齒輪和主動齒輪之間通過鏈條傳動連接。

8、優選的，所述驅動組件包括固定連接在轉動板上的滑軌，所述滑軌上滑動連接有滑塊，所述滑塊的外表面固定連接有鉸接座。

9、優選的，所述驅動組件還包括電推桿，所述電推桿的一端與鉸接座相鉸接，所述電推桿的另一端與直角座相鉸接。

10、優選的，所述連接組件包括兩個連接桿，兩個所述連接桿的一端分別安裝在兩個直角座上，兩個所述連接桿的上表面均安裝有u形板，兩個所述u形板的內部均開設有腰形通槽。

11、優選的，所述連接組件還包括滑板，所述滑板滑動連接在兩個u形板的內部，所述滑板的兩側面均固定連接有滑桿，兩個所述滑桿分別滑動連接在兩個腰形通槽的內部。

12、本發明的優點和有益效果為：

13、使用本方案對軌道主體進行檢測時，能夠自動驅動檢測裝置沿著軌道主體穩定移動，整個過程不需要人工過多參與，從而不但能夠有效節約人力，而且能夠極大提升檢測效率，且通過連接組件能夠?qū)蓚€(gè)檢測裝置之間的距離進行調節，從而能夠同時對不同間距的兩個軌道主體進行檢測，進而有效提升了裝置的適配性。

技術特征：

1.一種雙鐵軌軌道檢測裝置，其特征在于：包括軌道主體和兩個直角座，兩個所述直角座上均通過合頁鉸接有轉動板，且直角座和轉動板之間設置有兩個夾持組件，兩個所述直角座的上表面均安裝有安裝座，兩個所述安裝座上均安裝有檢測裝置，兩個所述直角座上均設置有行走組件，兩個所述轉動板上均設置有驅動組件，兩個所述直角座之間通過連接組件相連接；

2.根據權利要求1所述的雙鐵軌軌道檢測裝置，其特征在于：所述夾持組件包括兩個連接柱，兩個所述連接柱分別滑動連接在直角座和轉動板的內部，兩個所述連接柱的外表面均轉動安裝有球輪，兩個所述球輪均抵緊軌道主體。

3.根據權利要求2所述的雙鐵軌軌道檢測裝置，其特征在于：兩個所述連接柱的外表面均固定連接有矩形板，其中一個所述矩形板與直角座之間和另一個所述矩形板與轉動板之間均通過彈簧相連接。

4.根據權利要求1所述的雙鐵軌軌道檢測裝置，其特征在于：所述行走組件還包括安裝在直角座上表面的電機架，所述電機架上安裝有驅動電機，所述驅動電機輸出端的外表面鍵連接有主動齒輪，所述主動輥的輥軸鍵連接有從動齒輪，所述從動齒輪和主動齒輪之間通過鏈條傳動連接。

5.根據權利要求1所述的雙鐵軌軌道檢測裝置，其特征在于：所述驅動組件包括固定連接在轉動板上的滑軌，所述滑軌上滑動連接有滑塊，所述滑塊的外表面固定連接有鉸接座。

6.根據權利要求5所述的雙鐵軌軌道檢測裝置，其特征在于：所述驅動組件還包括電推桿，所述電推桿的一端與鉸接座相鉸接，所述電推桿的另一端與直角座相鉸接。

7.根據權利要求1所述的雙鐵軌軌道檢測裝置，其特征在于：所述連接組件包括兩個連接桿，兩個所述連接桿的一端分別安裝在兩個直角座上，兩個所述連接桿的上表面均安裝有u形板，兩個所述u形板的內部均開設有腰形通槽。

8.根據權利要求7所述的雙鐵軌軌道檢測裝置，其特征在于：所述連接組件還包括滑板，所述滑板滑動連接在兩個u形板的內部，所述滑板的兩側面均固定連接有滑桿，兩個所述滑桿分別滑動連接在兩個腰形通槽的內部。

技術總結
本發明涉及一種雙鐵軌軌道檢測裝置，包括軌道主體和兩個直角座，兩個所述直角座上均通過合頁鉸接有轉動板，且直角座和轉動板之間設置有兩個夾持組件，兩個所述直角座的上表面均安裝有安裝座，兩個所述安裝座上均安裝有檢測裝置，兩個所述直角座上均設置有行走組件，兩個所述轉動板上均設置有驅動組件，使用本方案對軌道主體進行檢測時，能夠自動驅動檢測裝置沿著軌道主體穩定移動，整個過程不需要人工過多參與，從而不但能夠有效節約人力，而且能夠極大提升檢測效率，且通過連接組件能夠?qū)蓚€(gè)檢測裝置之間的距離進行調節，從而能夠同時對不同間距的兩個軌道主體進行檢測，進而有效提升了裝置的適配性。

技術研發人員：王岳松,王寶龍,杜志強,何禮慶,劉家龍,俞凱園
受保護的技術使用者：天津輕工職業技術學院
技術研發日：
技術公布日：2025/4/24
