本發明涉及一種能夠搬運壁紙的叉車。

背景技術：

壁紙在生產過程中，通常以成卷的形式放置，由于其大致呈圓柱體，無法放置在普通的叉車上進行搬運、提升，目前，壁紙通常需要通過小車搬運到指定地點，然后再通過吊機來進行提升，這樣使用起來非常不方便，工作效率低。

技術實現要素：

針對上述問題，本發明提供了一種能夠搬運壁紙的叉車，從而能夠先對壁紙進行搬運，然后進行提升，解決了現有技術中小車與吊機相接合使用不方便、工作效率低的問題。

本發明采用的技術方案是：

一種能夠搬運壁紙的叉車，包括叉車本體，所述的叉車本體上安裝有兩個與叉車本體上下滑動連接的叉腳，所述叉腳的前端表面開設有一個長條形的洞體，所述洞體的左右兩側開設有一對滑道，所述滑道的前端不與叉腳的前端相接，所述洞體在叉腳的前端頂部設置有一個開口，該叉車還包括一個與洞體相匹配的滑條，所述滑條一端的左右兩側分別向外凸出固定有一個與滑道相匹配的軸，所述滑條在軸的一端開設有一個貫穿滑條上下的通口，所述的通口內轉動連接有一支撐桿，所述通口在遠離軸的一端與支撐桿轉動連接，所述支撐桿在遠離支撐桿轉動中心的一端開設有一個插銷孔A，所述叉腳的上表面開設有一個固定支撐桿的固定槽，所述的固定槽內開設有一個與插銷孔A相匹配的插銷孔B，所述的插銷孔A和插銷孔B通過插銷固定連接。

作為優選，所述支撐桿的長度小于通口的長度，所述滑條的長度小于洞體的深度，所述的固定槽與開口在叉腳的長度方向上相連通。

本發明滑條、支撐桿、洞體相結合，在需要搬運壁紙時，將滑條從洞體中抽出，滑條前端的軸與滑道的最前端相抵，支撐桿上的插銷孔A和固定槽內的插銷孔B通過插銷固定連接在一起，這樣，滑條就會擋在叉腳的前端，防止壁紙向前滾落，在不需要搬運壁紙時，滑條隱藏在洞體內。

附圖說明

圖1為本發明的結構示意圖；

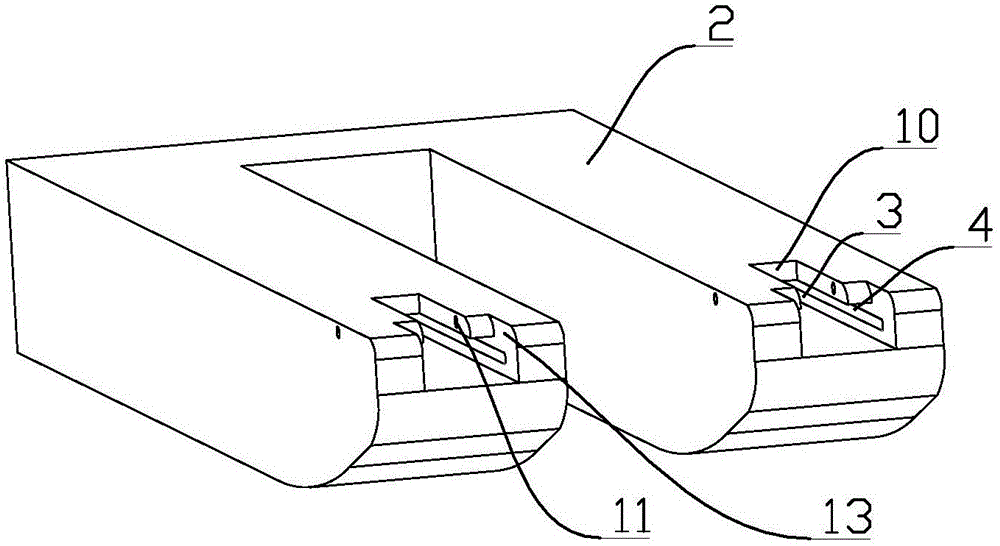

圖2為叉腳的結構示意圖；

圖3為滑條的結構示意圖；

圖4為支撐桿的結構示意圖；

圖中：1.叉車本體，2.叉腳，3.洞體，4.滑道，5.滑條，6.軸，7.通口，8.支撐桿，9.插銷孔A，10.固定槽，11.插銷孔B，12.插銷，13.開口。

具體實施方式

下面通過具體的實施例并結合附圖對本發明做進一步的詳細描述。

如圖1、2、3、4所示，一種能夠搬運壁紙的叉車，包括叉車本體1，所述的叉車本體1上安裝有兩個與叉車本體1上下滑動連接的叉腳2，所述叉腳2的前端表面開設有一個長條形的洞體3，所述洞體3的左右兩側開設有一對滑道4，所述滑道4的前端不與叉腳2的前端相接，所述洞體3在叉腳2的前端頂部設置有一個開口13，該叉車還包括一個與洞體3相匹配的滑條5，所述滑條5一端的左右兩側分別向外凸出固定有一個與滑道4相匹配的軸6，所述滑條5在軸6的一端開設有一個貫穿滑條5上下的通口7，所述的通口7內轉動連接有一支撐桿8，所述通口7在遠離軸6的一端與支撐桿8轉動連接，所述支撐桿8在遠離支撐桿8轉動中心的一端開設有一個插銷孔A9，所述叉腳2的上表面開設有一個固定支撐桿8的固定槽10，所述的固定槽10內開設有一個與插銷孔A9相匹配的插銷孔B11，所述的插銷孔A9和插銷孔B11通過插銷12固定連接。

所述支撐桿8的長度小于通口7的長度，所述滑條5的長度小于洞體3的深度，所述的固定槽10與開口13在叉腳2的長度方向上相連通。
