本發明物品運輸設備技術領域，具體涉及一種手推車，尤其涉及一種運輸圓柱狀物品的手推車。

背景技術：

手推車是人們常見的一種運輸工具，在人們的生活中起著不可缺少的作用，在工業生成過程中，有許多物品的運勢和搬運都要使用手推車完成，常見的手推車基本是平板結構，在使用過程中，直接將需要運輸的物品放置在車板上，但是這種手推車不便于運輸一些圓柱狀的物品，由于圓柱狀物品的外形為圓柱形，不便于固定，在搬運過程中經常會滾落，增加工人的勞動強度，影響生成效率，尤其是大比較大的紗布卷、紙卷以及管道等圓柱形物品的運輸給工人帶來了許多的不便，往往需要兩個甚至更多的工人完成這些物品的搬運，浪費人力，影響生成進度，有些手推車僅僅是依靠人力完成推動，勞動強度大，在有些車間內，由于空間限制的原因，不便于大型行車的安裝和運行，需要使用手推車完成物品的運輸，因此，設計一種設計合理、使用方便、工作效率高、省時省力、安全可靠、運行平穩、承載能力強、使用壽命長、功能全面、實用性強的手推車是十分必要的，具有廣闊的市場前景，對于降低人們的勞動強度，有效運輸圓柱狀物品具有重要的意義。

技術實現要素：

本發明的目的是為了克服現有技術的缺陷和不足，提供一種設計合理、使用方便、工作效率高、降低人們的勞動強度、省時省力、運行平穩、安全可靠、承載能力強、使用壽命長、功能全面、實用性強的手推車。

本發明的目的是這樣實現的：一種手推車，它包括底板，所述的底板連接有手柄支架，所述的手柄支架連接有手柄，所述的底板的底部焊接有底板梁，所述的底板梁的底部安裝有行走輪A，所述的底板連接有車斗支架，所述的車斗支架連接有連桿B，所述的車斗支架連接有行走輪支撐架，所述的行走輪支撐架的頂部安裝有行走輪B，所述的底板的頂部安裝有動力缸，所述的動力缸設置有連桿A，所述的連桿A的頂部焊接有腳踏板，所述的連桿A設置有壓簧，所述的動力缸連接有液壓油管，所述的液壓油管連接有液壓缸，所述的液壓缸的底部連接有液壓缸底座，所述的液壓缸連接有活塞桿，所述的活塞桿的頂部連接有車斗，所述的底板安裝有制動裝置，所述的底板的尾部安裝有連接板。

所述的車斗為圓弧形結構的車斗。

所述的制動裝置設置手柄。

所述的液壓缸的數目為2個。

所述的底板的底部安裝有主動行走輪，所述的主動行走輪連接有驅動電機。

所述的手柄支架焊接與橫梁。

所述的連接板設置有連接孔。

本發明能達到的有益效果：本發明專利一種手推車設計合理，使用方便，手推車的車頭設計成圓弧結構，圓弧結構的車斗便于運輸圓柱狀物品，便于圓柱狀物品的固定和運輸，使用過程中僅僅需要一名工人操作就可以完成物品的搬運和運輸，勞動強度低，節約人力資源；車斗的后端連接有2個液壓缸，液壓缸驅動車斗翻轉，完成物品的卸載，只需要由腳踩壓腳踏板就可以將物品從車都上卸下，使用方便，省時省力；底板的底部安裝有主動行走輪，所述的主動行走輪連接有驅動電機，驅動電機帶動主動行走輪行走，主動行走輪帶動行走輪A和行走輪B旋轉，帶動手推車前進和后退，勞動強度低，大大節省人力；手推車的制動裝置設置有手柄，通過操作手柄，可以完成手推車的制動，制動平穩，安全可靠；手推車的尾部設置有連接板，通過連接孔將手推車與車輛連接在一起，在手推車出現故障無法運行的時候，可以對手推車進行托運；行走輪支撐架的頂部安裝有2個行走輪B，增加了手推車在運行過程中的穩定性，安全可靠；本發明適用范圍廣泛，可以很好地完成圓柱狀物品的運輸和搬運，具有設計合理、使用方便、工作效率高、降低人們的勞動強度、省時省力、運行平穩、安全可靠、承載能力強、使用壽命長、功能全面、實用性強的優點。

附圖說明

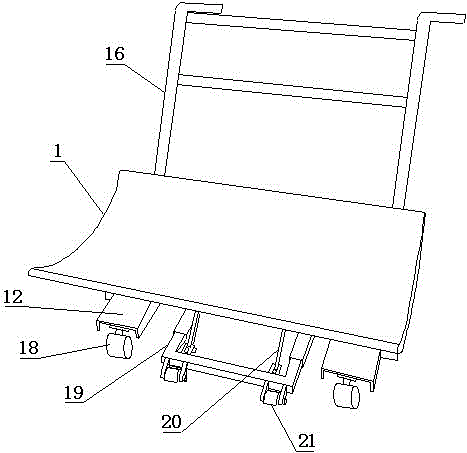

圖1是本發明一種手推車的結構示意圖。

圖2是本發明一種手推車的主視結構示意圖。

圖中：1、車斗 2、液壓缸 3、液壓缸底座 4、液壓油管 5、制動裝置 6、底板 7、連接板 8、動力缸 9、壓簧 10、腳踏板 11、連桿A 12、底板梁 13、連接螺釘 14、連桿B 15、車斗支架 16、手柄支架 17、手柄 18、行走輪A 19、行走輪支撐架 20、連桿C 21、行走輪B。

具體實施方式

下面結合附圖及具體實施方式對本發明做進一步的詳細說明。

實施例1

如圖1和圖2所示，一種手推車，它包括底板6，所述的底板6連接有手柄支架16，所述的手柄支架16連接有手柄17，所述的底板6的底部焊接有底板梁12，所述的底板梁12的底部安裝有行走輪A18，所述的底板6連接有車斗支15架，所述的車斗支架15連接有連桿B14，所述的車斗支架15連接有行走輪支撐架19，所述的行走輪支撐架19的頂部安裝有行走輪B21，所述的底板6的頂部安裝有動力缸8，所述的動力缸8設置有連桿A11，所述的連桿A11的頂部焊接有腳踏板10，所述的連桿A11設置有壓簧9，所述的動力缸8連接有液壓油管4，所述的液壓油管4連接有液壓缸2，所述的液壓缸2的底部連接有液壓缸底座3，所述的液壓缸2連接有活塞桿，所述的活塞桿的頂部連接有車斗1，所述的底板6安裝有制動裝置5，所述的底板6的尾部安裝有連接板7。

本發明一種手推車使用方便，工人用手緊握手柄支架16上的手柄17，開啟驅動電機，驅動電機帶動主動行走輪行走，主動行走輪帶動行走輪A18和行走輪B21一起帶動手推車向前運動運動，手推車運行到指定的地點后，關閉驅動電機，手推車停止前進，用手操作制動裝置5的手柄，完成手推車的制動，將需要運輸的物品放置到車斗1的內部，由于車斗1位圓弧形車斗，并且車斗1內側的高度要低于外側的高度，便于物品的固定，物品安裝好以后，打開制動裝置5，解除手推車的制動，用手緊握手柄支架16上的手柄17，開啟驅動電機，將驅動電機反向運行，驅動電機帶動主動行走輪向后行走，帶動手推車倒退，倒退到一定距離后，調轉手推車的方向，使手推車向前運動，運行到指定位置后，用手操作制動裝置5的手柄，完成手推車的制動，用叫踩壓腳踏板10，腳踏板10帶動連桿A11在壓簧9的作用下，上下運動，動力缸8內的液壓油經過液壓油管4流入液壓缸2的內部，液壓缸2在液壓油的作用下推出活塞桿，活塞桿推動車斗翻轉，與此同時，連桿B14推動行走輪支撐架19向前運動，行走輪支撐架19 帶動行走輪A18向前運動，到底 連桿C20下降，車斗后端升起，前端下降，完成物品的卸載，操作簡單，省時省力；本發明具有設計合理、使用方便、工作效率高、降低人們的勞動強度、省時省力、運行平穩、安全可靠、承載能力強、使用壽命長、功能全面、實用性強的優點。

實施例2

如圖1和圖2所示，一種手推車，它包括底板6，所述的底板6連接有手柄支架16，所述的手柄支架16連接有手柄17，所述的底板6的底部焊接有底板梁12，所述的底板梁12的底部安裝有行走輪A18，所述的底板6連接有車斗支15架，所述的車斗支架15連接有連桿B14，所述的車斗支架15連接有行走輪支撐架19，所述的行走輪支撐架19的頂部安裝有行走輪B21，所述的底板6的頂部安裝有動力缸8，所述的動力缸8設置有連桿A11，所述的連桿A11的頂部焊接有腳踏板10，所述的連桿A11設置有壓簧9，所述的動力缸8連接有液壓油管4，所述的液壓油管4連接有液壓缸2，所述的液壓缸2的底部連接有液壓缸底座3，所述的液壓缸2連接有活塞桿，所述的活塞桿的頂部連接有車斗1，所述的底板6安裝有制動裝置5，所述的底板6的尾部安裝有連接板7；所述的車斗1為圓弧形結構的車斗；所述的制動裝置5設置手柄；所述的液壓缸2的數目為2個；所述的底板6的底部安裝有主動行走輪，所述的主動行走輪連接有驅動電機；所述的手柄支架16焊接與橫梁；所述的連接板7設置有連接孔。

本發明專利一種手推車設計合理，使用方便，手推車的車頭設計成圓弧結構，圓弧結構的車斗便于運輸圓柱狀物品，便于圓柱狀物品的固定和運輸，使用過程中僅僅需要一名工人操作就可以完成物品的搬運和運輸，勞動強度低，節約人力資源；車斗的后端連接有2個液壓缸，液壓缸驅動車斗翻轉，完成物品的卸載，只需要由腳踩壓腳踏板就可以將物品從車都上卸下，使用方便，省時省力；底板的底部安裝有主動行走輪，所述的主動行走輪連接有驅動電機，驅動電機帶動主動行走輪行走，主動行走輪帶動行走輪A和行走輪B旋轉，帶動手推車前進和后退，勞動強度低，大大節省人力；手推車的制動裝置設置有手柄，通過操作手柄，可以完成手推車的制動，制動平穩，安全可靠；手推車的尾部設置有連接板，通過連接孔將手推車與車輛連接在一起，在手推車出現故障無法運行的時候，可以對手推車進行托運；行走輪支撐架的頂部安裝有2個行走輪B，增加了手推車在運行過程中的穩定性，安全可靠；本發明適用范圍廣泛，可以很好地完成圓柱狀物品的運輸和搬運，具有設計合理、使用方便、工作效率高、降低人們的勞動強度、省時省力、運行平穩、安全可靠、承載能力強、使用壽命長、功能全面、實用性強的優點。
