本實用新型涉及機械領域，主要涉及壁紙運輸裝置領域。

背景技術：

隨著生活水平的提高，人們對于家居裝修的要求也越來越高，壁紙作為一種新型的裝飾材料，得到了越來越多的應用。壁紙在生產成卷后通常需要運輸到倉庫，而成卷的壁紙不易放置在拖板車上，無法采用拖板車來進行運輸，通常采用側面具有擋壁的小車來進行運輸。運輸時，壁紙首先要搬運至小車上，通過小車運輸到倉庫，再從小車上降壁紙搬運到倉庫的貨架上，非常的繁瑣，浪費了大量的人力。

在專利號為CN201510817638.9的專利中，提供了一種運輸小車，這種運輸小車只需將壁紙置于小車上運輸到倉庫后，無需從車身上降壁紙搬運下來，直接連同車身一起放置在倉庫即可，可以大大節省人力。但是這種運輸小車，由于其車身下方包括有小車輪，在倉庫放置時，極易受推力想影響而產生位移，尤其在找尋特點花紋壁紙時，翻找壁紙勢必會觸碰到小車，由于小車都是單個為體，極易不小心觸碰到，不利于找尋壁紙。同時，若是在將壁紙運輸到較遠的倉庫，需要將小車置于貨車車廂中，由于小車底部有車輪，運輸過程中受到顛簸，各小車之間相互碰撞，極易導致壁紙的磨損、褶皺，存在不足。

技術實現要素：

為解決以上問題，本實用新型提供一種豎直壁紙運輸車，其特征在于包括車廂、若干個車輪；所述車廂包括若干個孔洞、若干個卡勾、若干個固定環、若干個第一凹槽、防滑墊；所述孔洞位于所述車廂的上表面，且所述孔洞為圓柱狀；所述防滑墊位于所述孔洞中，且所述防滑墊繞所述孔洞內壁一圈；所述卡勾、所述固定環、所述第一凹槽分別位于所述車廂的下表面，且所述卡勾、所述第一凹槽分別位于所述車廂下面的兩側，所述固定環位于所述卡勾與所述第一凹槽之間，且所述固定環靠近第一凹槽；所述卡勾與所述車廂活動相連，且所述卡勾與所述固定環、所述第一凹槽相匹配；所述車輪位于所述車廂的下表面。

較佳的，所述防滑墊的材料為橡膠墊，橡膠墊柔軟性好，不易破損壁紙，且其摩擦力大，可防止壁紙受顛簸而掉出所述孔洞。

較佳的，所述車廂還包括有推把手、第二凹槽；所述推把手、所述第二凹槽分別位于所述車廂的兩頂端，且所述第二凹槽與所述推把手相匹配；所述第二凹槽與所述推把手在水平方向上齊平。所述推把手便于推動，當2個及以上的這種豎直壁紙運輸車緊密放置時，所述第二凹槽可用于放置另一輛運輸車的推把手。

較佳的，所述車廂還包括若干個固定桿，所述固定桿位于所述車廂的下表面，且所述固定桿靠近所述卡勾，當不需要使用所述卡勾與所述固定環相固定時，將所述卡勾勾掛于所述固定桿上，防止所述卡勾懸空時劃傷壁紙或者工作人員。

本實用新型提供的這種豎直壁紙運輸車，在使用時，不同的壁紙運輸車之間可以通過所述卡勾與所述固定環隨意組合相連，使得每排小車環環相扣，當小車推至指定位置后，相連的各個小車比單獨的一個小車穩定，不易受力移動。同時，在搬運及后期放入倉庫時，這種豎直壁紙運輸車中的壁紙為豎直放置，便于后期尋找所需要的壁紙，且豎直放置的壁紙相對水平放置的壁紙而言，較節省空間，且不易褶皺。同時，在搬運過程中，亦可適當的組合若干個小車，一次搬運多輛，提高搬運速率，解決傳統的一次搬運一輛的不足。

附圖說明

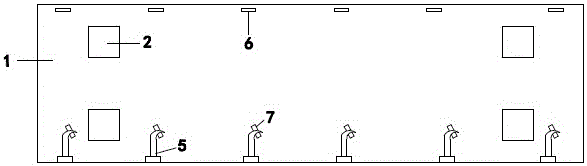

圖1為豎直壁紙運輸車第一視角示意圖；

圖2為豎直壁紙運輸車第二視角示意圖。

具體實施方式

如圖1、圖2所示的一種豎直壁紙運輸車，包括車廂、4個車輪2；所述車廂包括10個孔洞3、6個卡勾5、6個固定環6、6個第一凹槽、防滑墊。所述孔洞3位于所述車廂的上表面，且所述孔洞3為圓柱狀；所述防滑墊位于所述孔洞3中，且所述防滑墊繞所述孔洞3內壁一圈；所述卡勾5、所述固定環6、所述第一凹槽分別位于所述車廂的下表面，且所述卡勾5、所述第一凹槽分別位于所述車廂下面的兩側，所述固定環6位于所述卡勾5與所述第一凹槽之間，且所述固定環6靠近第一凹槽；所述卡勾5與所述車廂活動相連，且所述卡勾5與所述固定環6、所述第一凹槽相匹配；所述車輪2位于所述車廂的下表面。

所述防滑墊的材料為橡膠墊，橡膠墊柔軟性好，不易破損壁紙，且其摩擦力大，可防止壁紙受顛簸而掉出所述孔洞3。

所述車廂還包括有推把手4、第二凹槽；所述推把手4、所述第二凹槽分別位于所述車廂的兩頂端，且所述第二凹槽與所述推把手4相匹配；所述第二凹槽與所述推把手4在水平方向上齊平。所述推把手4便于推動，當2個及以上的這種豎直壁紙運輸車緊密放置時，所述第二凹槽可用于放置另一輛運輸車的推把手4。

所述車廂還包括6個固定桿7，所述固定桿7位于所述車廂的下表面，且所述固定桿7靠近所述卡勾5，當不需要使用所述卡勾5與所述固定環6相固定時，將所述卡勾5勾掛于所述固定桿7上，防止所述卡勾5懸空時劃傷壁紙或者工作人員。

以上僅為本實用新型較佳的實施例，故不能依此限定本實用新型實施的范圍，即依本實用新型說明書內容所作的等效變化與裝飾，皆應屬于本實用新型覆蓋的范圍內。
