本實用新型涉及一種自帶電源的機房應急維護小車。

背景技術：

在信息化和互聯網飛速發展的今天，信息機房作為數據處理、存儲及傳輸的樞紐，已成為所有信息系統的基礎。現代信息機房的面積普遍較大，系統集成度高，在運行過程中各系統設備都難免出現各種各樣的問題，需要維修人員迅速處理，機房內網絡設備維修所需的顯示器、鍵盤、鼠標、以及部分檢測、維修工具都必須外接電源，而機房內可供取電的位置通常不多，給機房內設備的應急維修造成諸多不便。

發明號為CN104908020A的一種信息機房運維檢修作業裝置和發明號為CN204541264U的信息機房多設備便捷調試運維手推車分別提供了兩種在信息機房中使用的移動維護設備。該兩種設備雖然均配備有電源接插模塊，但本身并不能供電，需要從機房的維修供電插座或機柜內取電，無法實現在斷電情況下的應急處置。

技術實現要素：

為了解決上述問題，本發明的目的是提供一種自帶電源的機房應急維護小車，既能解決維修人員因檢測和維修的需要無法及時取電的困境，又能攜帶維修工具和檢測儀器，及時發現問題及時解決，能有效避免問題的擴大和升級從而提高效率。

為了實現上述的目的，本實用新型采用了以下的技術方案：

一種自帶電源的機房應急維護小車，該小車包括柜體、萬向輪和扶手，柜體底面用8號鍍鋅角鋼焊接成矩形框架，框架底部與萬向輪連接，框架上部焊接鍍鋅扁鐵橫檔作為UPS電池間；UPS電池間上部加防火板作為隔板為UPS主機間；UPS電池間和UPS主機間為左右雙開門，門板內側安裝多功能插線板由UPS供電，同時在UPS電池間和UPS主機間背面做百葉； UPS主機間上部是儲物抽屜，作為放置檢測和維修工具區域；柜體的上表面為工作臺面，顯示器固定在工作臺面的一側，工作臺面的另一側作為零時小修工作區域；工作臺面下一側為鍵盤、鼠標抽屜，工作臺面下另一側存放維修資料；扶手在工作臺面的邊緣。

作為優選，UPS主機間設置1KVUPS主機，UPS電池間設置65AHUPS電池三節。

本實用新型自帶電源，能夠快速移動、搭載各種檢測工具、常用維修工具及具備簡單運輸功能。

附圖說明

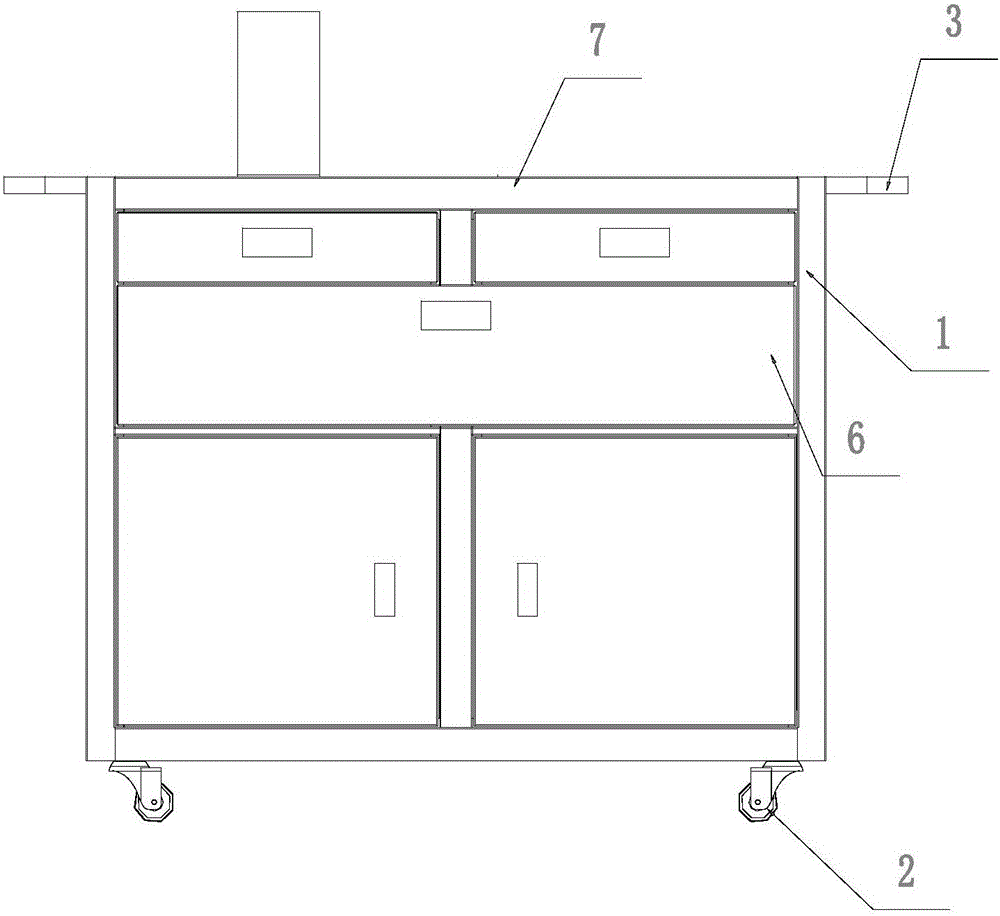

圖1為本實用新型的主視圖。

圖2為圖1后視圖。

圖3為圖1俯視圖。

圖4為圖1側視圖。

圖5為本實用新型的內部結構示意圖。

具體實施方式

下面結合附圖對本實用新型的具體實施方式做一個詳細的說明。

如圖1~圖5所示的一種自帶電源的機房應急維護小車，該自帶電源的機房應急維護小車首先具備可移動的功能，為保護機房地板和推行的方便，使用4個萬向輪2作為整車支撐的同時又起到絕緣的效果。柜體1底面用8號鍍鋅角鋼焊接成矩形框架，框架底部與萬向輪2連接，框架上部焊接鍍鋅扁鐵橫檔作為UPS電池間4；UPS電池間4上部加防火板作為隔板為UPS主機間5，主機旁可放置備用零星材料；UPS電池間4和UPS主機間5為左右雙開門，門板內側安裝多功能插線板由UPS供電，同時在UPS電池間4和UPS主機間5背面做百葉6，以便機器散熱。根據機房日常維修需要，一般配備1KV主機和65AH電池三節就能實現滿載用電時間1個半小時；UPS主機間5上部是儲物抽屜6，作為放置檢測和維修工具區域；柜體1的上表面為工作臺面7，顯示器固定在工作臺面7一側，另一側可作為零時小修工作區域；工作臺面7下一側為鍵盤、鼠標抽屜，另一側存放維修資料；扶手在工作臺面7邊緣，方便推行。本實用新型自帶電源，能夠快速移動、搭載各種檢測工具、常用維修工具及具備簡單運輸功能。

下面結合實際可能出現的情況詳細說明該設備的使用方法。

1、當機房設備運行正常，無需進行維護檢測時，該小車可利用機房內維修供電插座給自帶UPS電池充電，保持電量充足。

2、當某些機房設備出現故障或需要調試時，拔除該維護小車的充電線纜，直接將小車推至設備所在位置，連接鼠標、鍵盤和顯示器等必要配件，就可以對設備進行調試排錯。該維護小車由于不借用機柜內供電，故不會對機房內設備供電產生任何影響。

3、當機房內配電系統處于維護狀態而不可用或供電系統出現非計劃內斷電，同時又需要對某臺主機設備進行緊急部署或調試時，該發明不但可以利用自身電源給自帶調試設備供電還可以對需要調試的機房主機設備進行供電，使機房設備可以正常開機運行并進行所需的維護操作。

4、該設備通過升級UPS及電源組件甚至可以作為一種移動式的應急UPS模塊對機房關鍵設備進行單點供電以保障關鍵業務不中斷。
