本實用新型涉及汽車前地板中通道，具體涉及一種加強剛度的汽車前地板中通道及使用該前地板中通道的汽車。

背景技術：

隨著汽車工業的不斷發展和人們物質生活水平的提高，汽車已成為人們出行不可或缺的工具，在汽車普及的今天，汽車的安全性以及舒適性成為了人們關注的重點。在汽車發生碰撞事故時，如何最大限度的保護乘員安全，減少對成員的損害成為當今社會汽車研發及設計的主題。

汽車前地板中通道上布置的裝置較多，是汽車地板上重要的結構之一，中通道前部裝有安全氣囊控制模塊，目前安全氣囊控制模塊在中通道的安裝位置不容易滿足安全氣囊控制模塊安裝的剛度要求，容易導致誤爆。

因此實有必要提供一種汽車前地板中通道的技術方案來克服現有技術的缺陷。

技術實現要素：

本實用新型的汽車前地板中通道及汽車的設計目的在于，設計一種質量輕、剛度大、強度高的汽車前地板中通道，同時提高了整車NVH性能和乘客乘坐的安全性。

為了實現上述目的，本實用新型涉及汽車前地板中通道是這樣設計的：

一種汽車前地板中通道，其包括中通道本體、以及固定連接在所述中通道本體內側的中通道加強板，所述中通道加強板包括本體連接部、突出于所述本體連接部的至少一個突起部，該突起部向所述中通道本體內側的方向突起。

作為優選實施方式，所述突起部與中通道本體形成封閉截面梁結構。

作為優選實施方式，所述本體連接部固定連接在所述中通道本體的內側，所述突起部為多個。

作為優選實施方式，所述突起部的截面為梯形和/或三角形。

作為優選實施方式，所述中通道加強板的厚度為1-2mm。

作為優選實施方式，所述突起部相較于所述本體連接部凸出2-5mm。

作為優選實施方式，所述突起部相較于所述本體連接部凸出3mm。

作為優選實施方式，所述中通道加強板為鋼制或鋁合金制成。

本實用新型涉及汽車是這樣設計的：

一種汽車，該汽車包括上述的汽車前地板中通道。

本實用新型的汽車前地板中通道及汽車的有益效果在于：本實用新型的汽車前地板中通道質量輕、剛度大、強度高，提高了整車NVH性能，滿足了安全氣囊控制模塊的安裝要求，提高乘客乘坐的安全性。

附圖說明

構成說明書的一部分的附圖描述了本實用新型的實施例，并且連同描述一起用于解釋本實用新型的原理。

圖1為現有技術的中通道本體的示意圖；

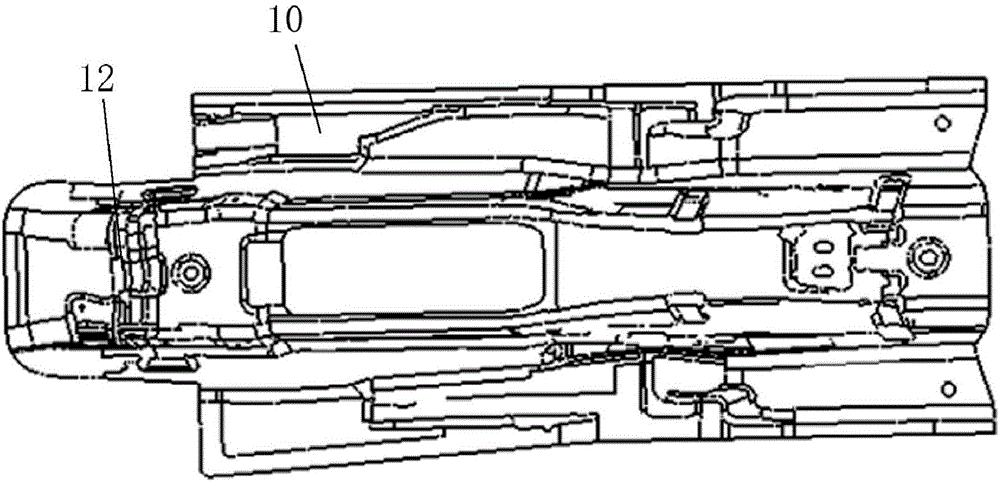

圖2為本實用新型的中通道本體的示意圖；

圖3為加強板橫截面的示意圖；

圖4a和4b為安全氣囊控制模塊安裝點動剛度對比圖。

具體實施方式

現在將參照附圖來詳細描述本實用新型的各種示例性實施例。應注意到：除非另外具體說明，否則在這些實施例中闡述的部件和步驟的相對布置、數字表達式和數值不限制本實用新型的范圍。同時，應當明白，為了便于描述，附圖中所示出的各個部分的尺寸并不是按照實際的比例關系繪制的。

需要說明的是，下面描述中使用的詞語“前”、“后”、“左”、“右”、“上”和“下”指的是附圖中的方向，詞語“內”和“外”分別指的是朝向或遠離本實用新型或其特定部件幾何中心的方向。

請結合參閱圖1-3，本實用新型的汽車前地板中通道包括中通道本體10和固定連接在所述中通道本體10內側的中通道加強板12。所述中通道加強板12優選為鋼材制成或鋁合金制，其通過焊接與中通道本體10相連，用于加強中通道安全氣囊控制模塊安裝點的剛度。

所述中通道加強板12包括本體連接部120、至少一個突出于所述本體連接部120的突起部122，所述突起部122大致呈梯形形狀或三角形形狀，該突起部122向所述中通道本體10內側的方向突起。所述突起部122相較于所述本體連接部120的凸起L大約為2-5mm，綜合強度需求、加工難易程度及成本的因素考慮，所述本體連接部120的凸起L優選3mm。同樣考慮到強度需求及成本因素，所述中通道加強板12的厚度大約為1-2mm。所述本體連接部120固定連接在所述中通道本體10的內側，所述突起部122與中通道本體10形成封閉截面梁結構，封閉截面梁結構能夠大大增加結構的剛度，使中通道上安全氣囊控制模塊安裝點的剛度滿足安裝要求。

通常的中通道加強板結構是將平面的加強板焊接在中央通道上，相當于增加了中通道加強段的鈑金厚度，從而使中央通道加強段的橫截面撓度變小，提高其剛度；而本實用新型采用的中通道加強板12設有所述突起部122，而通過所述突起部122與中通道本體10之間形成了封閉截面梁作用，提高了中通道剛度效果，因此較現有技術的方案更加提升了剛度。

本實用新型的汽車使用了上述的汽車前地板中通道。

圖4a和4b為安全氣囊控制模塊安裝點動剛度對比圖，圖4a中虛線為現有技術方案的頻響函數圖，圖4b中虛線為本實用新型方案的頻響函數圖，從中可以看出本實用新型方案效果良好，且本方案增重不超過0.25kg，增重較少，因此本方案不但效果良好，而且經濟性更好。

本實用新型的描述是為了示例和描述起見而給出的，而并不是無遺漏的或者將本實用新型限于所公開的形式。很多修改和變化對于本領域的普通技術人員而言是顯然的。選擇和描述實施例是為了更好說明本實用新型的原理和實際應用，并且使本領域的普通技術人員能夠理解本實用新型從而設計適于特定用途的帶有各種修改的各種實施例。
