本發明涉及放置架技術領域，尤其涉及一種氧氣瓶可移動式放置架。

背景技術：

在工業施工過程中，通常需要用到氧氣來進行切割工作，在很多情況下氧氣瓶放置在不能隨意移動的放置架中，使用起來很不方便，并且放置架一般存放多個氧氣瓶，每當需要使用單個氧氣瓶時還需另外使用別的裝置來移動氧氣瓶，放置架無法拆解出小車來運輸氧氣瓶，給施工過程帶來不便，由于施工環境多變，氧氣瓶在移動過程中會受到顛簸震動幅度較大，也造成了很大的安全隱患。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種氧氣瓶可移動式放置架。

為了實現上述目的，本發明采用了如下技術方案：

設計一種氧氣瓶可移動式放置架，包括兩個固定框架和一個底座，所述固定框架對稱設置且連接在底座上，所述底座上表面裝設有一圓筒，該圓筒位于所述固定框架之間且固定在底座的一端，在所述固定框架靠近圓筒的一端通過固定板進行密封，且固定板的兩側通過鎖扣與固定框架進行連接，在固定板的外側固定有兩根平行設置的支桿，支桿與底座垂直且其底部通過連接軸固定連接，在連接軸的兩端均設有滾輪，位于兩根支桿之間的固定板為向外凸出凹槽，其中圓筒位于凹槽內，所述固定框架遠離圓筒的一側設有可開合的門板。

優選的，所述底座表面開設有一個矩形的槽，該槽內設有放置板，放置板的底部設有成矩陣排列的彈簧。

優選的，所述門板設有鉸接軸，在固定框架的內側均開設有與鉸接軸匹配的鉸接槽，鉸接軸分別位于鉸接槽內；所述固定框架遠離圓筒的一側上方設有掛鉤，所述門板遠離底座的兩側固定安裝有擋板，擋板掛在掛鉤內。

本發明提出的一種氧氣瓶可移動式放置架，有益效果在于：

本裝置底座上設有萬向輪，可以裝載氧氣瓶進行移動，并且可以拆解出一個小車裝載一個氧氣瓶進行獨立作業，既靈活又方便，底座設有的彈簧能減輕運輸過程中氧氣瓶的震動，極大地增加了安全系數，門板的開合使氧氣瓶的搬動更加方便。

附圖說明

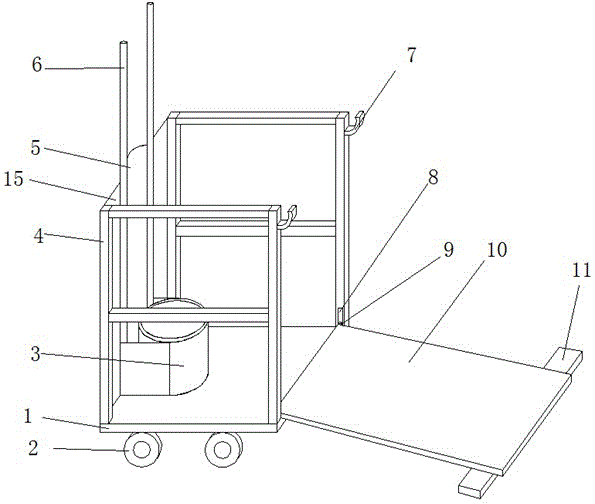

圖1為本發明提出的一種氧氣瓶可移動式放置架的結構示意圖。

圖2為本發明提出的一種氧氣瓶可移動式放置架的后視圖。

圖3為本發明提出的一種氧氣瓶可移動式放置架的底座結構示意圖。

圖中：1、底座，2、萬向輪，3、圓筒，4、固定框架，5、凹槽，6、支桿，7、掛鉤，8、鉸接槽，9、鉸接軸，10、門板，11、擋板，12、鎖扣，13、滾輪，14、彈簧，15、固定板，16、連接軸，17、放置板。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-3，一種氧氣瓶可移動式放置架，包括兩個固定框架4和一個底座1，固定框架4對稱設置且連接在底座1上，底座1表面開設有一個矩形的槽，該槽內設有放置板17，放置板17的底部設有成矩陣排列的彈簧14，在運輸過程中可以起到減震作用，提高安全系數。

底座1上表面裝設有一圓筒3，該圓筒3位于固定框架4之間且固定在底座1的一端，在固定框架4靠近圓筒3的一端通過固定板15進行密封，且固定板15的兩側通過鎖扣12與固定框架4進行連接，在固定板15的外側固定有兩根平行設置的支桿6，支桿6與底座1垂直且其底部通過連接軸16固定連接，在連接軸16的兩端均設有滾輪13，位于兩根支桿6之間的固定板15為向外凸出凹槽5，其中圓筒3位于凹槽5內，鎖扣12打開后，支桿6和其連接的圓筒3和滾輪13就可以從固定框架4中分離，形成一個單獨的小車以供運輸作用，使施工過程中對氧氣瓶的使用既靈活又方便。

固定框架4遠離圓筒3的一側設有可開合的門板10，門板10設有鉸接軸9，在固定框架4的內側均開設有與鉸接軸9匹配的鉸接槽8，鉸接軸9分別位于鉸接槽8內；固定框架4遠離圓筒3的一側上方設有掛鉤7，門板10遠離底座1的兩側固定安裝有擋板11，擋板11掛在掛鉤7內，用于固定門板10，防止氧氣瓶在運輸過程中倒下。

本發明在實際運用的過程中，可將若干氧氣瓶放置在由門板10、固定框架4以及固定板15圍成的框架內，方便將若干氧氣瓶一起運輸，若單獨使用一個氧氣瓶時，可將鎖扣12打開，讓固定板15脫離固定框架4，可將單獨的氧氣瓶放置在圓筒3內并靠在凹槽5內，使用者可手持支桿6將氧氣瓶拖走。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
