本發明涉及一種自動淘洗裝置。

背景技術：

在人們的日常生活中，蔬菜、水果和谷物等物品需要先進行淘洗，現有的操作方法都是通過人工進行淘洗即可，但是這樣一來淘洗效率不高，并且不一定能淘洗干凈，尤其在冬天時用手進行淘洗的話會對人的手部造成一定的損傷。

技術實現要素：

本發明目的是為了克服現有技術的不足而提供一種操作方便，能自動對蔬菜、水果和谷物等物品進行淘洗的自動淘洗裝置。

為達到上述目的，本發明采用的技術方案是：一種自動淘洗裝置，包括外罩、花鍵軸、缺口齒輪、驅動裝置、上齒條、下齒條、滑動組件、淘洗槽和排水管；所述外罩內設有花鍵軸；所述花鍵軸一端與缺口齒輪相適配，另一端與安裝在外罩外的驅動裝置相連；所述缺口齒輪設置在位于外罩內的上齒條和下齒條之間，且其分別與上齒條和下齒條相互嚙合；所述上齒條和下齒條上下固定相連，且下齒條可通過位于外罩兩端的滑動組件進行滑動；所述上齒條上端與位于外罩上方的淘洗槽相連；所述淘洗槽底部還設有排水管，排水管另一端穿出外罩。

優選的，所述驅動裝置包括電機外殼、電機、電機架、傳動軸和電源插頭；所述外罩一端設有電機外殼；所述電機外殼內設有電機架；所述電機架上設有電機；所述電機通過傳動軸與花鍵軸相連；所述電機還與電源插頭相連。

優選的，所述滑動組件包括滾輪、滾輪軸、滾輪架和緊固件；所述滾輪通過滾輪軸安裝在滾輪架上；所述滾輪架通過緊固件安裝在外罩上。

優選的，所述外罩兩端還設有把手。

優選的，所述上齒條上端通過螺釘與淘洗槽底部相連；所述螺釘上還設有圓形密封墊。

由于上述技術方案的運用，本發明與現有技術相比具有下列優點：

本發明方案的自動淘洗裝置，結構簡單實用，成本低，能通過電機驅動缺口齒輪轉動，缺口齒輪轉動能夠使得上齒條和下齒條循環往復不斷的來回運動，從而使得淘洗槽不斷的運動，對蔬菜、水果和谷物等物品進行淘洗，大大提高淘洗效率，可用在飯店、食堂等需要大量淘洗的場所，尤其在冬季可有效的保護手部。

附圖說明

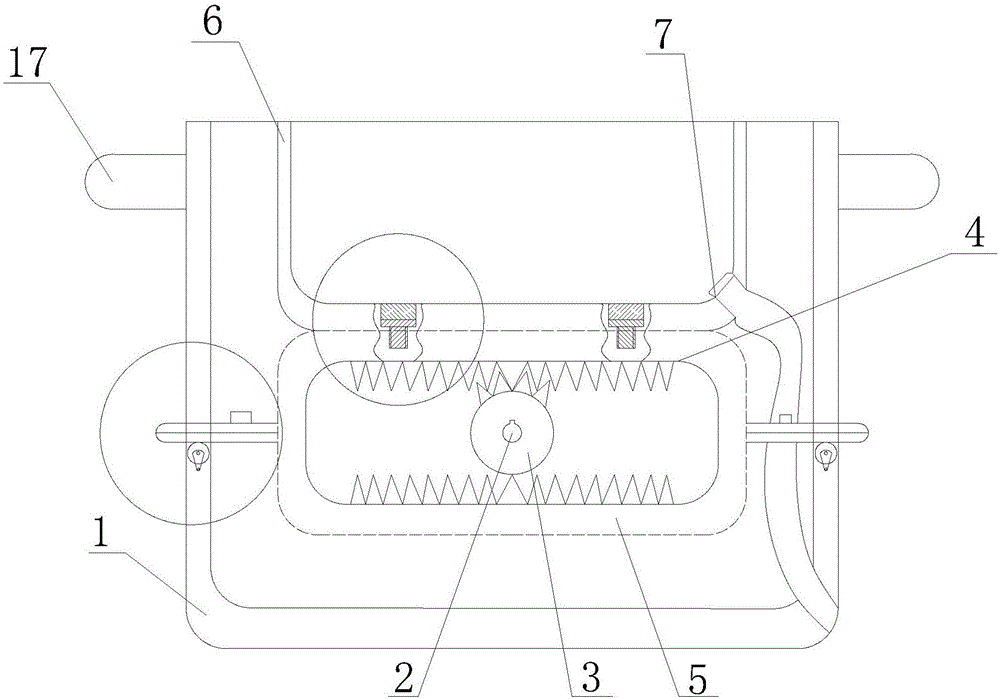

附圖1為本發明的結構示意圖；

附圖2為附圖1中的局部放大圖；

附圖3為附圖1中的局部放大圖；

附圖4為附圖1的側視圖；

其中：1、外罩；2、花鍵軸；3、缺口齒輪；4、上齒條；5、下齒條；6、淘洗槽；7、排水管；8、電機外殼；9、電機；10、電機架；11、傳動軸；12、電源插頭；13、滾輪；14、滾輪軸；15、滾輪架；16、緊固件；17、把手；18、螺釘；19、圓形密封墊。

具體實施方式

下面結合附圖及具體實施例對本發明作進一步的詳細說明。

如附圖1-4所示的本發明所述的一種自動淘洗裝置，包括外罩1、花鍵軸2、缺口齒輪3、驅動裝置、上齒條4、下齒條5、滑動組件、淘洗槽6和排水管7；所述外罩1內設有花鍵軸2；所述花鍵軸2一端與缺口齒輪3相適配，另一端與安裝在外罩1外的驅動裝置相連；所述缺口齒輪3設置在位于外罩1內的上齒條4和下齒條5之間，且其分別與上齒條4和下齒條5相互嚙合；所述上齒條4和下齒條5上下固定相連，且下齒條4可通過位于外罩1兩端的滑動組件進行滑動；所述上齒條4上端與位于外罩1上方的淘洗槽6相連；所述淘洗槽6底部還設有排水管7，排水管7另一端穿出外罩1；所述驅動裝置包括電機外殼8、電機9、電機架10、傳動軸11和電源插頭12；所述外罩1一端設有電機外殼8；所述電機外殼8內設有電機架10；所述電機架10上設有電機9；所述電機9通過傳動軸11與花鍵軸2相連；所述電機9還與電源插頭12相連；所述滑動組件包括滾輪13、滾輪軸14、滾輪架15和緊固件16；所述滾輪13通過滾輪軸14安裝在滾輪架15上；所述滾輪架15通過緊固件16安裝在外罩1上；所述外罩1兩端還設有把手；所述上齒條4上端通過螺釘18與淘洗槽3底部相連；所述螺釘18上還設有圓形密封墊19。

實際使用時，首先本發明置入水槽中，打開水龍頭，電源接通接通電源，通電后，按下電機開關，電機轉動通過傳動軸帶動花鍵軸轉動，花軸帶動缺口齒輪開始轉動，缺口齒輪就帶動上齒條在滑輪上沿著一個方向運動，當缺口齒輪轉動到下齒條時，帶動下齒條在滑輪上沿著另外一個方向運動，循環往復上齒條和下齒條不斷的來回運動，帶動淘洗槽不斷的運動，從而能很好的對蔬菜、水果、谷物等物品進行淘洗。

其中淘洗槽底部通過螺釘固定在上齒條上端，螺釘上有圓形密封墊，這樣可以起到防止漏水的作用。

進一步的，排水管呈圓形，且排水管的頂部直徑大，從而容易安裝。

進一步的，在外罩兩端還安裝有把手，這樣在使用時可以將把手靠在水槽兩側，使得本發明能穩定的設置在水槽內。

本發明的自動淘洗裝置，結構簡單實用，成本低，能通過電機驅動缺口齒輪轉動，缺口齒輪轉動能夠使得上齒條和下齒條循環往復不斷的來回運動，從而使得淘洗槽不斷的運動，對蔬菜、水果和谷物等物品進行淘洗，大大提高淘洗效率，可用在飯店、食堂等需要大量淘洗的場所，尤其在冬季可有效的保護手部。

以上僅是本發明的具體應用范例，對本發明的保護范圍不構成任何限制。凡采用等同變換或者等效替換而形成的技術方案，均落在本發明權利保護范圍之內。
