本發明涉及機器人，具體為一種全地形探索機器人。

背景技術：

1、目前，在面臨地震、火災等自然災害時，人力救援受實際環境和自身安裝等條件的影響，會出現各種限制，進而導致救援遲緩，而近年來，隨著機器人技術快速發展和相關領域的研究人員經過特定改裝后，一些全地形探索機器人開始投入了災難救援中使用，例如申請?zhí)枮?02410673921.8的專利文件，其公開了“一種消防用的全地形沖鋒運載履帶坦克機器人”，使用后，“通過設置的兩個行進履帶可以使設備在復雜的地形環境中可以正常進行探索，通過設置的高清攝像頭可以將事故現場內部的狀況及時傳輸至控制端，從而方便消防人員根據內部的狀況定制最佳的救援方案，當在夜晚進行人員救援時，可以通過設置的紅外攝像頭來有效的救援被困人員，從而方便控制端及時給消防人員提供被困人員的具體方位，從而提高了裝置的實用性”。

2、然而，現實救援過程中，還有可能遇到被重物壓住的情況，且這種情況，除了火災外，地震災害中發生的幾率最大，而從上述現有技術公開的技術方案來看，其并未有相應的解決方案，由此可見，上述現有技術在面臨實際仍存在較大限制。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本發明提供了一種全地形探索機器人，解決了上述背景技術中提出的問題。

3、(二)技術方案

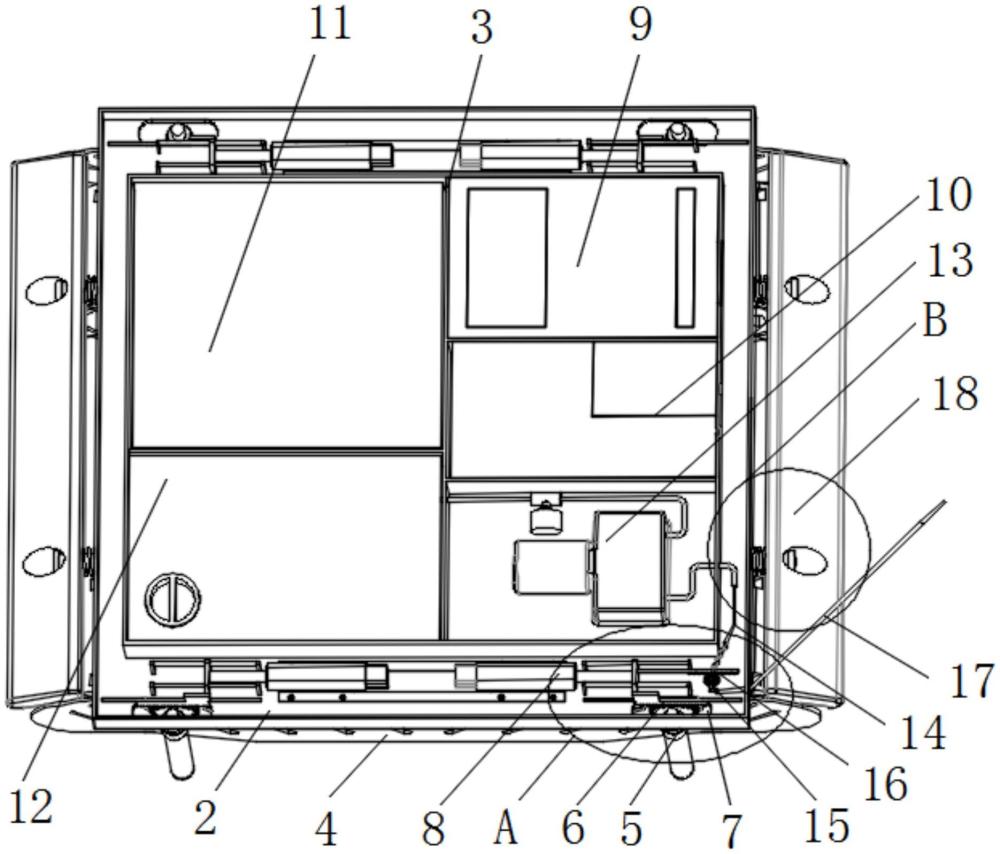

4、為實現上述目的，本發明提供如下技術方案：一種全地形探索機器人，包括履帶式行進底盤，所述履帶式行進底盤的頂部安裝有環形機箱、主機箱，所述主機箱套裝在環形機箱的內側，所述履帶式行進底盤的前后端均安裝有防護甲板，兩個所述防護甲板的兩側外均設置有第一電動推桿；

5、所述環形機箱兩側的前后端內均開設有長條槽，且環形機箱兩側的前后端內均套裝有嚙合輸出組件、動力輸出組件，所述嚙合輸出組件內部的輸出結構貫穿長條槽能夠與對應的第一電動推桿傳動連接，所述動力輸出組件內部的輸出結構與嚙合輸出組件內部的輸入結構傳動連接，所述長條槽與第一電動推桿對齊，所述第一電動推桿能夠在嚙合輸出組件、動力輸出組件的傳動下在環形機箱的底部外進行旋轉調節；

6、所述主機箱的內部套裝有復合處理組件、監測組件、電池模塊，且環形機箱的頂部內側和主機箱的頂部內側均套裝有防護蓋板，所述環形機箱頂部內設置防護蓋板前后端的兩側均開設讓位槽。

7、優選的，四個所述嚙合輸出組件均由第一齒輪、第一直齒板組成，且第一齒輪作為嚙合輸出組件的輸出結構，所述第一直齒板作為嚙合輸出組件的輸入結構，所述第一直齒板卡接在長條槽的內部并能夠與第一齒輪嚙合連接，所述第一齒輪的前后端均設置為光軸結構，且第一齒輪的后端通過軸承套裝在對應的防護甲板內部，所述第一齒輪的前端與對應的第一電動推桿的殼體頂部固定連接。

8、優選的，四個所述動力輸出組件均包括第二電動推桿、過渡聯動板，所述過渡聯動板作為動力輸出組件的輸出結構與第二電動推桿的輸出端傳動連接，所述過渡聯動板的底部與對應的第一齒輪一端頂部傳動連接。

9、優選的，所述過渡聯動板的內部卡接有u型桿，利用u型桿保證過渡聯動板往復移動的穩定性，所述u型桿兩端的端頭均固定連接在環形機箱底部的內壁上，所述第二電動推桿的殼體表面與環形機箱底部的內壁之間安裝有支撐座。

10、優選的，所述復合處理組件包括第一防護外殼和套裝在第一防護外殼內部的處理器模塊、無線傳輸模塊、遙控模塊以及語音播放模塊，所述第一防護外殼的底部與主機箱底部的內壁固定安裝，所述監測組件包括第二防護外殼和套裝在第二防護外殼內部的照明模塊、紅外線攝像頭，所述主機箱一側的側邊結構開設有與紅外線攝像頭對齊的第一輔助孔、與照明模塊對齊的第二輔助孔以及與語音播放模塊對齊的第三輔助孔。

11、優選的，所述環形機箱一側的側邊結構開設有收納槽，所述收納槽內套裝有延伸活動管，所述環形機箱一側前端內套裝有能夠?qū)ρ由旎顒庸軅鲃拥男D(zhuǎn)調節組件，且延伸活動管能夠在旋轉調節組件的傳動調節下與收納槽進行收納或擴展，所述主機箱的內部套裝有特殊液箱、水泵，所述水泵的輸出端貫穿主機箱側邊結構并與延伸活動管的一端之間安裝有過渡折疊彈性管，所述水泵的輸入端套裝在特殊液箱的內部，利用特殊液箱、水泵、過渡折疊彈性管以及延伸活動管組合使用后，能夠滿足特定情況下的輸液需求。

12、優選的，所述環形機箱頂部內設置的防護蓋板內部開設有組合孔，所述特殊液箱的頂部內設置有與自身空間相通的t型孔，所述t型孔內螺紋連接有密封蓋，所述密封蓋的頂部活動套接在組合孔的內部，由此維持特殊液箱的可持續使用效果。

13、優選的，所述旋轉調節組件包括過渡嚙合調節部件、過渡環板，所述過渡嚙合調節部件由第二齒輪和第二齒輪外嚙合連接的第二直齒板組成，所述第二直齒板的一端與對應的過渡聯動板中部固定連接，所述第二齒輪中部的內側通過軸承套裝有支撐軸，所述支撐軸的底部固定連接在環形機箱底部的內壁上，所述過渡環板的底部安裝在第二齒輪的頂部安裝，所述過渡環板的前后端分別與過渡折疊彈性管的一端固定套接和延伸活動管的一端固定套接，過渡嚙合調節部件利用對應的動力輸出組件的動能，繼而滿足特定條件，延伸活動管的自動翻轉使用需求。

14、優選的，四個所述第一電動推桿的底部均設置有壓力實檢組件，所述壓力實檢組件包括防護套板、壓力傳感器，所述壓力傳感器套裝在防護套板的內部，且防護套板的頂部固定安裝在對應的第一電動推桿底部表面上，所述防護套板的底部內側卡接有t型檢測桿，所述t型檢測桿底部一端固定連接有與防護套板活動套接的半球形防護殼，所述半球形防護殼底部內壁上與防護套板底部表面之間安裝有第二緩沖彈簧，以壓力實檢組件作為第一電動推桿的聯動結構，隨同第一電動推桿同步旋轉過程中同步檢測第一電動推桿底部接觸的壓力，繼而變相表達出第一電動推桿的位置狀態。

15、優選的，所述環形機箱的兩側外均設置有防撞組件，兩個所述防撞組件均由彈性防撞板、t型約束桿以及第一緩沖彈簧組成，所述t型約束桿的內部貫穿自身結構的t型孔，所述t型約束桿的兩端分別卡接在t型孔內和固定連接在環形機箱對應的側邊表面上，所述第一緩沖彈簧的兩端分別固定連接在彈性防撞板一側的表面和環形機箱對應的側邊表面上，利用兩個防撞組件為整體裝置的移動提供多方向移動防撞保護，進一步優化使用效果。

16、有益效果

17、本發明提供了一種全地形探索機器人，具備以下有益效果：

18、1、該全地形探索機器人，通過設置的第一電動推桿、嚙合輸出組件、長條槽、動力輸出組件組成輔助頂壓結構，而后以四個輔助頂壓結構與履帶式行進底盤、環形機箱、主機箱、防護甲板、電池模塊、監測組件、復合處理組件組合的全地形探索機器人主體組合使用后，能夠在滿足全地形移動需求的同時對地震災害現場中的被重物擠壓的受害者，由四個輔助頂壓結構中的第一電動推桿進行調整輸出頂壓，降低受害者的壓力，提升受害者的生存幾率，且解決現有技術存在的問題。

19、2、該全地形探索機器人，通過設置的水泵、特殊液箱、過渡折疊彈性管、過渡環板、過渡嚙合調節部件、延伸活動管組成輔助救援結構，與上述的全地形探索機器人主體組合使用后，能夠隨著移動救援過程中為受害者提供液體營養補充，進一步提升受害者的生存幾率。

20、3、該全地形探索機器人，其內部設置的輔助頂壓結構、輔助救援結構在非使用狀態下，均能夠處于收納狀態，繼而使整體裝置具備低、小等結構特點，繼而更加適合移動。
