本技術涉及魚竿加工，具體是一種碳纖維魚竿加工多維度轉運設備。

背景技術：

1、碳纖維竿又稱為碳竿，是采用高科技碳纖維復合材料預浸布制造而成的碳纖維釣魚竿，區別于普通的玻璃纖維魚竿，即玻璃鋼魚竿，魚竿等桿件在加工過程中，桿件在連續的工位進行不同工藝步驟的處理，而轉運裝置能夠?qū)⒍喔鶙U件同時從當前工位轉移至相鄰的下一級工位。

2、在中國專利一種碳素魚竿加工用轉運裝置（專利號為：cn219340207u）中，該裝置包括底座，其頂部四角安裝有支撐桿，且支撐桿設置有四個；橫梁，其均連接于支撐桿的內側，且橫梁呈橫向平行；連接桿，其均連接于橫梁的內側，且連接桿呈縱向平行；凹槽，其開設于連接桿的頂部；螺紋桿，其安裝于凹槽的內部；電機，其貫穿安裝于橫梁的正面，且電機的一端連接于螺紋桿的一端，該裝置通過設置電機、螺紋桿、活動板、固定板，通過驅動電機，使得安裝于凹槽內部且連接于電機一端的螺紋桿能夠轉動，使得能夠帶動活動板進行移動，從而與連接桿頂部的固定板固定放置的魚竿，使得避免因為路途中的顛簸損壞魚竿，但是，該裝置無法實現對碳纖維魚竿的多維度角度調節，導致將碳纖維魚竿在兩個加工工序之間進行轉運時，上下料操作不方便，從而影響對碳纖維魚竿加工的效率。

技術實現思路

1、本實用新型的目的在于提供一種碳纖維魚竿加工多維度轉運設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種碳纖維魚竿加工多維度轉運設備，包括轉運拖車，所述轉運拖車的上側壁四個邊角處均固定連接有定位機構，四個所述定位機構之間固定連接有升降臺，所述轉運拖車的上側壁固定連接有升降機構，所述升降機構的上端與升降臺的底部鉸接連接，所述升降臺的上側一端固定連接有角度調節機構，所述角度調節機構的兩端鉸接連接有置物框，所述升降臺遠離角度調節機構的一端固定連接有兩個固定架，兩個所述固定架的上端與置物框鉸接連接，所述置物框的底部固定連接有兩個用于對魚竿進行固定的固定機構；

3、所述角度調節機構包括固定在升降臺上側壁的鎖止電機，所述鎖止電機的主軸端固定連接有轉桿，所述轉桿上固定連接有兩個對稱設置的第一擺桿，兩個所述第一擺桿的一端均鉸接連接有第二擺桿，所述置物框的下側均與兩個第二擺桿鉸接連接。

4、作為本實用新型再進一步的方案：其中，所述升降機構包括固定在轉運拖車上側的槽殼條，所述槽殼條的一端固定連接有步進電機，所述步進電機的主軸端貫穿至槽殼條中并固定連接有雙向螺紋桿，所述雙向螺紋桿上螺紋連接有兩個對稱設置的螺母塊，兩個所述螺母塊的上側鉸接連接有兩個對稱設置的擺架，所述升降臺的底部與兩個擺架的上端鉸接連接。

5、作為本實用新型再進一步的方案：其中，所述槽殼條的兩側內壁與螺母塊的兩側側壁滑動連接。

6、作為本實用新型再進一步的方案：其中，所述定位機構包括固定在轉運拖車上側壁的定位桿，所述定位桿上套設并滑動連接有定位滑套，所述定位滑套的一側與升降臺固定連接。

7、作為本實用新型再進一步的方案：其中，所述固定機構包括固定在置物框底部的固定條殼，所述固定條殼的前端插設并轉動連接有轉手輪，所述轉手輪的一端貫穿至固定條殼中并固定連接有雙向絲桿體，所述雙向絲桿體上螺紋連接有若干螺紋套，若干所述螺紋套的上端均固定連接有連塊，所述固定條殼的上側壁開設有槽口，所述連塊穿過槽口并固定連接有固定夾板。

8、作為本實用新型再進一步的方案：其中，所述升降臺的上側壁固定連接有兩個支撐套，所述轉桿穿過兩個支撐套并與其轉動連接設置。

9、作為本實用新型再進一步的方案：其中，所述轉運拖車的上側壁固定連接有蓄電池組和控制開關，所述控制開關分別與升降機構、角度調節機構和蓄電池組的一端電性連接。

10、與現有技術相比，本實用新型的有益效果是：

11、1、該一種碳纖維魚竿加工多維度轉運設備，通過設置角度調節機構，啟動鎖止電機工作，進而帶動轉桿轉動，此時，可帶動兩個第一擺桿同時轉動，進而推動兩個第二擺桿擺動位移，進而推動置物框在固定架上轉動，可實現對置物框上魚竿的傾斜角度調節，以便適應不同角度需求的魚竿加工設備之間轉運時的上下料操作。

12、2、該一種碳纖維魚竿加工多維度轉運設備，通過設置升降機構，啟動步進電機工作，帶動雙向螺紋桿轉動，由于雙向螺紋桿分別與兩個螺母塊螺紋連接，此時，兩個螺母塊強制往相反的方向位移，進而帶動兩個擺架產生擺動，可推動升降臺位移，實現對升降臺的高度調節，以便適應不同高度的魚竿加工設備之間轉運時的上下料操作。

技術特征：

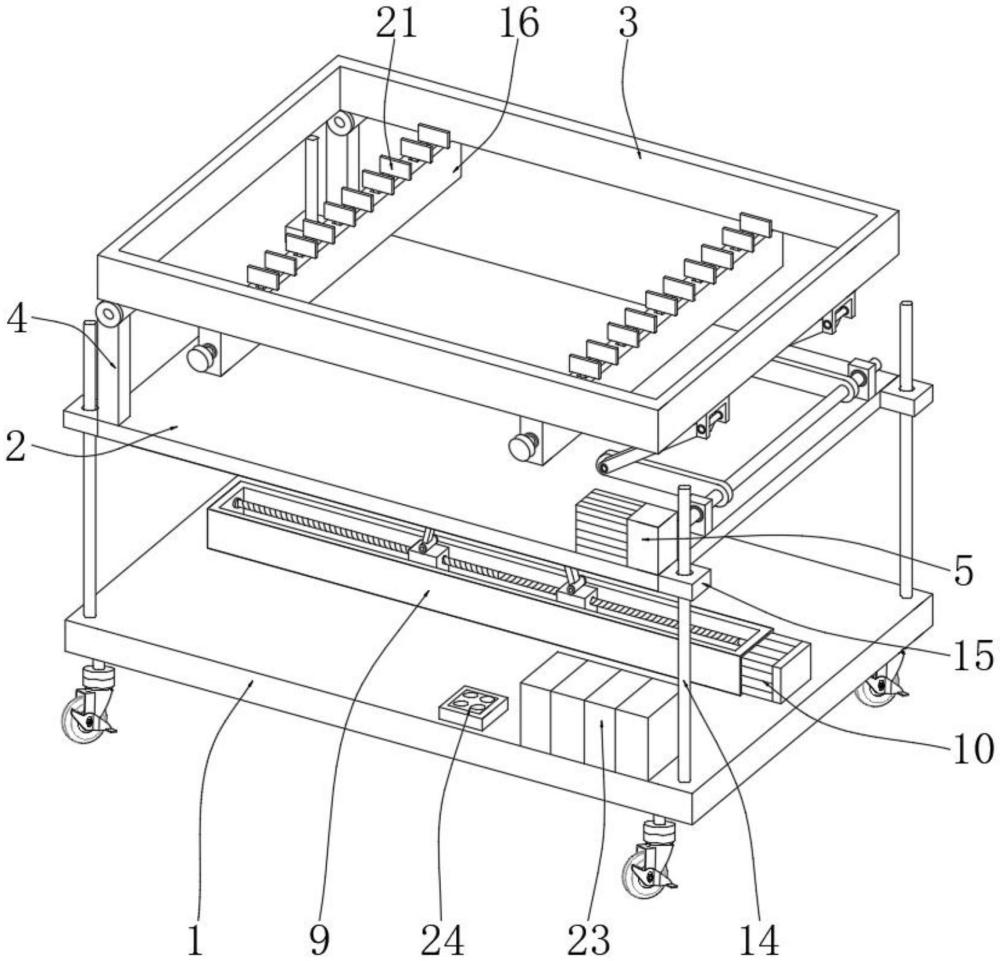

1.一種碳纖維魚竿加工多維度轉運設備，包括轉運拖車（1），其特征在于，所述轉運拖車（1）的上側壁四個邊角處均固定連接有定位機構，四個所述定位機構之間固定連接有升降臺（2），所述轉運拖車（1）的上側壁固定連接有升降機構，所述升降機構的上端與升降臺（2）的底部鉸接連接，所述升降臺（2）的上側一端固定連接有角度調節機構，所述角度調節機構的兩端鉸接連接有置物框（3），所述升降臺（2）遠離角度調節機構的一端固定連接有兩個固定架（4），兩個所述固定架（4）的上端與置物框（3）鉸接連接，所述置物框（3）的底部固定連接有兩個用于對魚竿進行固定的固定機構；

2.根據權利要求1所述的一種碳纖維魚竿加工多維度轉運設備，其特征在于，所述升降機構包括固定在轉運拖車（1）上側的槽殼條（9），所述槽殼條（9）的一端固定連接有步進電機（10），所述步進電機（10）的主軸端貫穿至槽殼條（9）中并固定連接有雙向螺紋桿（11），所述雙向螺紋桿（11）上螺紋連接有兩個對稱設置的螺母塊（12），兩個所述螺母塊（12）的上側鉸接連接有兩個對稱設置的擺架（13），所述升降臺（2）的底部與兩個擺架（13）的上端鉸接連接。

3.根據權利要求2所述的一種碳纖維魚竿加工多維度轉運設備，其特征在于，所述槽殼條（9）的兩側內壁與螺母塊（12）的兩側側壁滑動連接。

4.根據權利要求1所述的一種碳纖維魚竿加工多維度轉運設備，其特征在于，所述定位機構包括固定在轉運拖車（1）上側壁的定位桿（14），所述定位桿（14）上套設并滑動連接有定位滑套（15），所述定位滑套（15）的一側與升降臺（2）固定連接。

5.根據權利要求1所述的一種碳纖維魚竿加工多維度轉運設備，其特征在于，所述固定機構包括固定在置物框（3）底部的固定條殼（16），所述固定條殼（16）的前端插設并轉動連接有轉手輪（17），所述轉手輪（17）的一端貫穿至固定條殼（16）中并固定連接有雙向絲桿體（18），所述雙向絲桿體（18）上螺紋連接有若干螺紋套（19），若干所述螺紋套（19）的上端均固定連接有連塊（20），所述固定條殼（16）的上側壁開設有槽口，所述連塊（20）穿過槽口并固定連接有固定夾板（21）。

6.根據權利要求1所述的一種碳纖維魚竿加工多維度轉運設備，其特征在于，所述升降臺（2）的上側壁固定連接有兩個支撐套（22），所述轉桿（6）穿過兩個支撐套（22）并與其轉動連接設置。

7.根據權利要求1所述的一種碳纖維魚竿加工多維度轉運設備，其特征在于，所述轉運拖車（1）的上側壁固定連接有蓄電池組（23）和控制開關（24），所述控制開關（24）分別與升降機構、角度調節機構和蓄電池組（23）的一端電性連接。

技術總結
本技術公開了一種碳纖維魚竿加工多維度轉運設備，屬于魚竿加工技術領域，包括轉運拖車，轉運拖車的上側壁四個邊角處均固定連接有定位機構，四個定位機構之間固定連接有升降臺，轉運拖車的上側壁固定連接有升降機構，升降機構的上端與升降臺的底部鉸接連接，升降臺的上側一端固定連接有角度調節機構，角度調節機構的兩端鉸接連接有置物框。本技術中，通過設置角度調節機構可實現對魚竿的傾斜角度調節，以便適應不同角度需求的魚竿加工設備之間轉運時的上下料操作，設置升降機構實現對魚竿的高度調節，以便適應不同高度的魚竿加工設備之間轉運時的上下料操作，進而實現對魚竿的多維度轉運操作。

技術研發人員：戰源武,曹前進,姜玉,王艷然
受保護的技術使用者：威海明心新材料科技有限公司
技術研發日：20240722
技術公布日：2025/4/24
