本實用新型關于一種水上求救裝置，且特別關于一種救生衣求救裝置。

背景技術：

搭乘郵輪、游艇、飛機等海空線交通工具時，救生衣是發生落海等意外事件的基本安全配備。當發生海難時，救生衣能幫助海上遇難者長時間漂浮于水面上，進而避免海上遇難者發生溺斃，以延長等待救援時間。

傳統救生衣為增添海上遇難者獲救機會，多利用鮮艷的黃色或橘色作底色，再搭配反光條或發光燈泡，且附帶著哨子和反光鏡，讓海上遇難者在大海中能夠彰顯外表及發出聲響而快速被發現。

然而，上述功能海上遇難者仍舊不足，因鮮艷的黃色或橘色底色、反光條、反光鏡在夜間無法使用，哨子聲音傳遞距離不遠，且因飛機上不能攜帶一般鋰電池，所以發光燈泡往往利用太陽能板蓄電，而有電量不足的問題。

技術實現要素：

本實用新型的目的在于提供一種救生衣求救裝置，其利用鋰高分子電池取代一般鋰電池，使救生衣求救裝置能夠安全放置在飛機上且提供無線發射器充足的電量，讓救生衣求救裝置多一項發射信號的功能，且救難單位就能夠快速將遇難者定位，以達到救生衣求救裝置具有增加使用安全性、容易定位搜救的特點。

為了達成上述的目的，本實用新型提供一種救生衣求救裝置，包括：

一救生衣主體；

一無線發射器，被封裝于該救生衣主體的內部，該無線發射器包含一電路板及一天線，該天線電性連接于該電路板；以及

一鋰高分子電池，電性連接于該電路板且被封裝于該救生衣主體的內部。

還包括至少一發光二極管，該發光二極管安裝且裸露于該救生衣主體上，該發光二極管電性連接于該電路板。

還包括一封裝體，該電路板、該天線與該鋰高分子電池相互層疊設置，該封裝體包覆在該電路板、該天線與該鋰高分子電池的外部，該封裝體為環氧樹脂或硅膠。

還包括一浸水傳感器，該浸水傳感器電性連接于該電路板且裸露于該救生衣主體的外部。

其中該浸水傳感器包含一傳感器本體，該傳感器本體電性連接于該電路板，該傳感器本體具有一測水口。

其中該救生衣主體具有一綁帶，該浸水傳感器固定在該綁帶上。

其中該浸水傳感器包含一傳感器本體及一蓋體，該傳感器本體具有一觸壓開關，該傳感器本體與該觸壓開關分別電性連接于該電路板，該蓋體罩蓋且遮蔽于該觸壓開關。

還包括一開關件，該開關件安裝且裸露于該救生衣主體上，該開關件電性連接于該電路板。

其中該救生衣主體具有一充氣拉把件，該充氣拉把件電性連接于該電路板。

其中該救生衣主體由至少四層塑料層相互熱壓黏合而成，該無線發射器與該鋰高分子電池被封裝在該四層塑料層其中的二層之間。

附圖說明

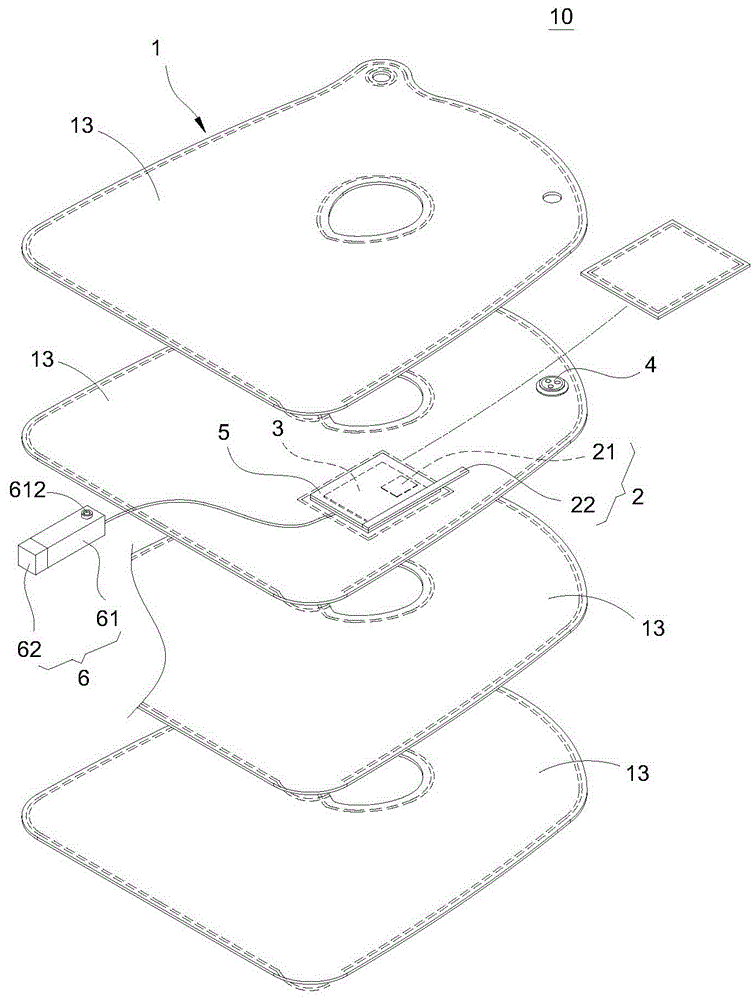

圖1 為本實用新型救生衣求救裝置第一實施例的立體分解圖。

圖2 為本實用新型救生衣求救裝置第一實施例的另一立體分解圖。

圖3 為本實用新型救生衣求救裝置第一實施例的組合示意圖。

圖4 為本實用新型救生衣求救裝置第二實施例的立體分解圖。

圖5 為本實用新型救生衣求救裝置第二實施例的組合示意圖。

圖6 為本實用新型救生衣求救裝置第三實施例的組合示意圖。

圖中：

10…救生衣求救裝置；

1…救生衣主體；

11…綁帶；

12…充氣拉把件；

13…塑料層；

2…無線發射器；

21…電路板；

22…天線；

3…鋰高分子電池；

4…發光二極管；

5…封裝體；

6…浸水傳感器；

61…傳感器本體；

611…觸壓開關；

612…測水口；

62…蓋體；

7…開關件。

具體實施方式

下面結合附圖和具體實施例對本實用新型作進一步說明，以使本領域的技術人員可以更好的理解本實用新型并能予以實施，但所舉實施例不作為對本實用新型的限定。

請參考圖1至圖3所示，本實用新型提供一種救生衣求救裝置，此救生衣求救裝置10主要包括一救生衣主體1、一無線發射器2及一鋰高分子電池3。

救生衣主體1具有一綁帶11及一充氣拉把件12，綁帶11用于將救生衣主體1綁固在人體上，充氣拉把件12用于抽拉時能啟動內部的充氣鋼瓶接頭對救生衣主體1充氣。

另外，救生衣主體1由至少四層塑料層13相互熱壓黏合而成，無線發射器2與鋰高分子電池3被封裝在四層塑料層13其中的二層之間。

無線發射器2被封裝于救生衣主體1的內部，無線發射器2包含一電路板21及一天線22，天線22電性連接于電路板21。

鋰高分子電池（Lithium Polymer Battery）3是指鋰電池內的電解質從液態電解質換成使用高分子電解質，此鋰高分子電池3電性連接于電路板21且被封裝于救生衣主體1的內部。

另外，液態電解質由于含有有機溶劑，使用上易有漏液以及爆炸的危險，但鋰高分子電池3內部的高分子電解質僅含有少量或不含有機溶劑，故鋰高分子電池3具有增加安全性、降低漏液及避免爆炸的優點。

再者，鋰高分子電池3擁有比一般鋰電池更好的充電壽命、能量密度（包括體機能量密度及重量能量密度）及更佳的電池自放率。

本實用新型救生衣求救裝置10還包括一或多個發光二極管4、一封裝體5及一浸水傳感器6，發光二極管4電性連接于電路板21，且發光二極管4安裝且裸露于救生衣主體1上。

詳細說明如下，電路板21、天線22與鋰高分子電池3相互層疊設置，封裝體5包覆在電路板21、天線22與鋰高分子電池3的外部，使封裝體5具有防止電路板21、天線22與鋰高分子電池3滲入水氣的功效。其中，封裝體5為環氧樹脂（Epoxy）或硅膠（Silicon）。

另外，浸水傳感器6電性連接于電路板21且裸露于救生衣主體1的外部，浸水傳感器6用以偵測水分而產生一水感測信號，電路板21接收水感測信號而啟動天線22傳遞求救信號。

再者，浸水傳感器6包含一傳感器本體61及一蓋體62，傳感器本體61具有一觸壓開關611及一測水口612，傳感器本體61與觸壓開關611分別電性連接于電路板21，傳感器本體61通過測水口612用以偵測水分而產生水感測信號，蓋體62罩蓋且遮蔽于觸壓開關611，蓋體62用于保護觸壓開關611及避免誤觸觸壓開關611。

此外，本實施例的傳感器本體61固定在綁帶11上，而使浸水傳感器6固定在綁帶11上，但浸水傳感器6可垂掛在救生衣主體1的任何位置，不以本實施例為限制。

本實用新型救生衣求救裝置10的組合，其利用無線發射器2被封裝于救生衣主體1的內部，無線發射器2包含電路板21及天線22，天線22電性連接于電路板21；鋰高分子電池3電性連接于電路板21且被封裝于救生衣主體1的內部。

本實用新型救生衣求救裝置10的使用狀態，其利用鋰高分子電池3取代一般鋰電池，使救生衣求救裝置10能夠安全放置在飛機上且提供無線發射器2充足的電量，讓救生衣求救裝置10多一項發射信號的功能，在發生災難時讓穿上救生衣的受難者們能夠?qū)⑶缶刃盘?hào)（例如：SOS、坐標、航班信息、救生衣各PCS編號等信息）發給COSPAS SARSAT 國際衛星輔助搜救組織，啟動救難程序，救難單位就能夠快速將遇難者定位，并且縮小搜救范圍，或許就能夠有效的簡短搜救時間，以達到救生衣求救裝置10具有增加使用安全性、容易定位搜救的特點。

另外，鋰高分子電池3超薄及重量輕，使鋰高分子電池3與無線發射器2的組合體積小，從而更方便鋰高分子電池3、無線發射器2及救生衣主體1的結合以外，鋰高分子電池3也是航空器上電量能量?jī)?chǔ)存的最佳選擇材料。

再者，發生海難時，測水口612被浸濕，傳感器本體61即可偵測到水分而產生水感測信號，電路板21接收水感測信號而啟動天線22傳遞求救信號（例如：SOS、坐標、航班信息、救生衣各PCS編號等信息）發給COSPAS SARSAT 國際衛星輔助搜救組織，使救生衣求救裝置10具有優良地緊急救難的準確性。又，本實用新型救生衣求救裝置10還包括發光二極管4，發光二極管4裸露于救生衣主體1且能夠與天線22同步啟動，若發光二極管4不亮光，受難者即可知曉天線22未正常運作，此時受難者可以手動開啟蓋體62，自行按壓觸壓開關611，觸壓開關611再通過電路板21啟動天線22傳遞求救信號，以達到救生衣求救裝置10具有提供夜間光線求救及確定天線22運作正常的功能。

請參考圖4至圖5所示，為本實用新型救生衣求救裝置10的第二實施例，第二實施例與第一實施例大致相同，但第二實施例與第一實施例不同之處在于救生衣求救裝置10還包括一開關件7。

進一步說明如下，開關件7安裝且裸露于救生衣主體1上，開關件7電性連接于電路板21，開關件7用于通過電路板21啟動天線22傳遞求救信號。借此，受難者可以自行按壓開關件7而啟動天線22傳遞求救信號（例如：SOS、坐標、航班信息、救生衣各PCS編號等信息）發給COSPAS SARSAT 國際衛星輔助搜救組織，使救生衣求救裝置10具有確實啟動無線發射器2的特點。

請參考圖6所示，為本實用新型救生衣求救裝置10的第三實施例，第三實施例與第一實施例大致相同，但第三實施例與第一實施例不同之處在于充氣拉把件12電性連接于電路板21。

詳細說明如下，因充氣拉把件12電性連接于電路板21，所以充氣拉把件12被抽拉時將觸發電路板21啟動天線22傳遞求救信號。借此，救生衣主體1被充氣而須使用時，抽拉充氣拉把件12同時啟動天線22傳遞求救信號（例如：SOS、坐標、航班信息、救生衣各PCS編號等信息）發給COSPAS SARSAT 國際衛星輔助搜救組織，使救生衣求救裝置10具有優良地緊急救難的準確性。

以上所述實施例僅是為充分說明本實用新型而所舉的較佳的實施例，本實用新型的保護范圍不限于此。本技術領域的技術人員在本實用新型基礎上所作的等同替代或變換，均在本實用新型的保護范圍之內。本實用新型的保護范圍以權利要求書為準。
