本發明涉及海上觀測，具體為一種應對海上惡劣天氣的觀測裝置。

背景技術：

1、在海洋觀測領域，傳統的觀測裝置往往結構單一，難以適應海上惡劣天氣；多數觀測裝置僅能固定于海面或水下某一位置，當大風浪、暴雨等惡劣天氣來襲，處于海面的裝置極易遭受狂風巨浪沖擊，致使設備損壞、觀測中斷，而單純位于水下的裝置又無法便捷獲取海面豐富的數據信息，如海面油膜、航船動態以及水面水體圖像等；并且，傳統觀測裝置浮臺和錨固裝置缺乏協同性，無法靈活調節浮沉狀態，面對復雜海況難以穩定自身位置，也缺少有效的防護與收納機制，水下觀測部件易受損，海面觀測裝置難以在惡劣環境下得到妥善保護，這一系列問題嚴重制約了海上惡劣天氣下數據的穩定采集，亟待一種具備高度適應性的觀測裝置來滿足安全防護需求。

技術實現思路

1、本申請實施例提供一種應對海上惡劣天氣的觀測裝置，主要目的在于實現靈活調節浮沉狀態，面對復雜海況能夠防止設備損壞。

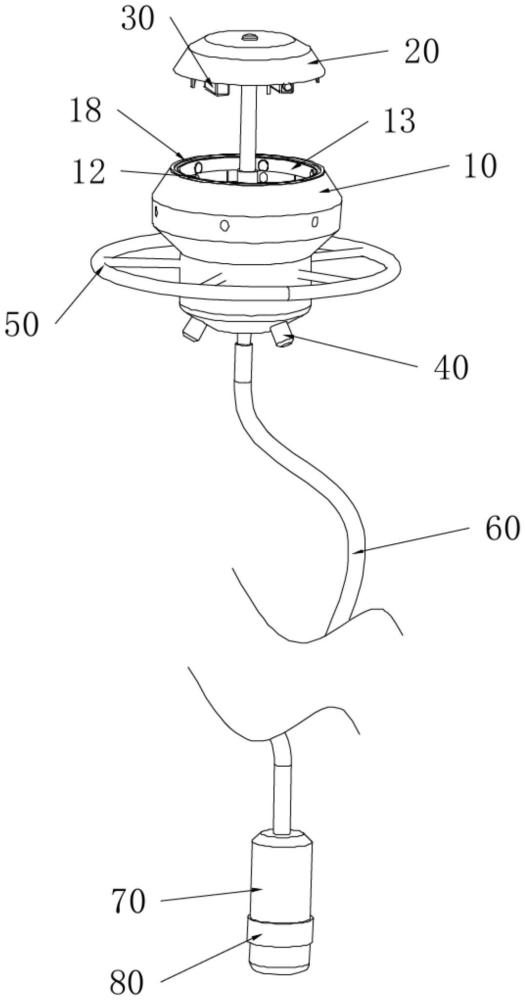

2、為實現上述目的，本申請實施例提供一種應對海上惡劣天氣的觀測裝置，包括：

3、第一漂浮體，能夠在水面以及水下進行位置切換；

4、扣合裝置，能夠扣合在所述第一漂浮體上，并形成密封收納倉；

5、至少一個海面觀測裝置，安裝在所述扣合裝置上，所述海面觀測裝置用于獲取海面數據信息；

6、防護機構，固定在所述第一漂浮體的外壁外側，所述防護機構的內腔可以存儲配重體或空氣；

7、第二漂浮體，能夠在與所述第一漂浮體位置相對的水面或水下位置切換，所述第二漂浮體為空腔狀態，所述第二漂浮體的內腔可以存儲配重體或空氣；

8、連接繩索，固定連接在所述第一漂浮體和第二漂浮體之間，所述連接繩索內部能夠輸送配重體或空氣；

9、至少一個水下觀測裝置，能夠伸縮的設置在所述第一漂浮體的底端外壁中，所述水下觀測裝置用于獲取水下數據信息；

10、其中，在所述第一漂浮體處于水下狀態時，所述收納倉為封閉裝置，所述水下觀測裝置收縮于所述第一漂浮體內部。

11、在一種可行的實施方式中，所述第一漂浮體內還設置有：多個排水通道固定開設在所述收納倉底端邊部，并貫穿于所述第一漂浮體；密封件能夠靠近或者遠離所述排水通道方向移動的設置在所述收納倉的內壁上；驅動部件設置在所述第一漂浮體的內腔中，并傳動連接于扣合裝置；收縮組件設置在所述第一漂浮體下半部的內腔中，所述收縮組件的外端連接于所述水下觀測裝置；控制器設置在所述第一漂浮體內腔中，所述控制器內設置有無線傳輸模塊，所述無線傳輸模塊分別與所述海面觀測裝置以及水下觀測裝置數據連接；密封條固定安置在所述第一漂浮體的頂端邊部。

12、在一種可行的實施方式中，所述扣合裝置上設置有：移動扣板能夠升降移動的設置在所述收納倉的上方；中心軸所述中心軸能夠活動的插接在所述第一漂浮體中收納倉的中部位置內，并延伸至所述第一漂浮體的內腔中；抵接檐設置在所述移動扣板的底端邊部位置，并與所述密封條的位置相對應；多個推桿沿圓周方向等距設置在所述移動扣板的底端邊部，每個所述推桿均位于所述密封件的正上方。

13、在一種可行的實施方式中，所述驅動部件包括：驅動電機固定設置在第一漂浮體的內腔中；滾珠絲桿螺母能夠轉動的套設在中心軸下半部的滾珠絲桿外壁上，所述滾珠絲桿螺母高度固定設置，所述滾珠絲桿螺母通過錐形齒輪與所述驅動電機的輸出軸傳動連接。

14、在一種可行的實施方式中，所述防護機構包括：外防護環設置在所述第一漂浮體的外側，并與所述第一漂浮體同心設置，所述外防護環為空腔狀態，所述外防護環內還設有擋片；移動分隔塞能夠在所述外防護環內腔中移動，并與所述擋片將所述外防護環的內腔分隔形成第一環形內腔以及第二環形內腔；套管連接在所述外防護環和所述第一漂浮體的下半部外壁之間；第一連接管和第二連接管，二者的一端連接在所述外防護環的內腔中，并分別位于擋片的兩側，所述第一連接管和所述第二連接管的另一端經由所述連接繩索連接于所述第二漂浮體，其中第一連接管上設置有齒輪泵；兩個止擋柱分別固定安置在所述擋片的兩側，用于阻擋移動分隔塞阻塞第一連接管和第二連接管；多個增強固定桿固定安置在所述第一漂浮體的外壁與外防護環之間。

15、在一種可行的實施方式中，所述第二漂浮體設置有：殼體所述殼體為空腔狀態，通過連接繩索與所述第一漂浮體連接；所述殼體的內腔中設置有活動的分隔件，所述分隔件用于將所述殼體的內腔分隔形成第一殼內腔和第二殼內腔，其中所述第一殼內腔與所述第一連接管相連接，所述第二殼內腔與所述第二連接管相連接。

16、在一種可行的實施方式中，所述密封件包括：環形密封擋片貼合在所述收納倉的側壁內；多個密封塞能夠活動的設置在所述環形密封擋片的內腔中，并與所述排水通道一一對應設置，每個所述密封塞的外端還設置有內收邊部；彈性支撐片設置在所述密封塞中遠離于所述排水通道的一端。

17、在一種可行的實施方式中，所述收縮組件包括：延伸軸固定安置在所述中心軸中位于所述第一漂浮體內的端部上；至少一個轉動桿能夠旋轉設置在所述第一漂浮體的內腔中；提升桿固定安裝在每個所述水下觀測裝置的內端，所述提升桿上設置有能夠在所述轉動桿上活動卡接的卡柱；至少一個收納筒固定設置在所述第一漂浮體下半部的內腔中，并套設在所述水下觀測裝置的外側。

18、在一種可行的實施方式中，所述第二漂浮體的外壁上還設置有信號提示裝置，所述信號提示裝置為聲光報警器或gps定位模塊。

19、本申請?zhí)峁┑囊环N應對海上惡劣天氣的觀測裝置，其中第一漂浮體可靈活切換水面與水下位置，在惡劣大風浪天氣來臨前能迅速潛入水下，極大降低風浪沖擊，保護內部的觀測裝置，待天氣轉好回歸水面又可正常作業，確保觀測連續性；扣合裝置與第一漂浮體配合形成的密封收納倉，在水下封閉為海面觀測裝置提供安全庇護，于海面開放又能快速打開進行作業，持續穩定獲取海面油膜、航船及水體圖像等關鍵信息；防護機構憑借存儲配重體或空氣靈活調節第一漂浮體浮沉，增強穩定性，同時也為第一漂浮體提供海面位置的防護功能，防止其他物品撞擊觀測設備；連接繩索聯動第一、第二漂浮體，二者皆可存儲配重體或空氣，實現位置相對切換與整體浮沉精準調控，適應復雜海況；水下觀測裝置伸縮自如，大幅降低惡劣天氣造成的設備損傷風險，有力保障海洋觀測任務順利推進。

技術特征：

1.一種應對海上惡劣天氣的觀測裝置，其特征在于，包括：

2.根據權利要求1所述的應對海上惡劣天氣的觀測裝置，其特征在于：所述第一漂浮體(10)內還設置有：

3.根據權利要求2所述的應對海上惡劣天氣的觀測裝置，其特征在于：所述扣合裝置(20)上設置有：

4.根據權利要求3所述的應對海上惡劣天氣的觀測裝置，其特征在于：所述驅動部件包括：

5.根據權利要求3所述的應對海上惡劣天氣的觀測裝置，其特征在于：所述防護機構(50)包括：

6.根據權利要求5所述的應對海上惡劣天氣的觀測裝置，其特征在于：所述第二漂浮體(70)設置有：

7.根據權利要求5所述的應對海上惡劣天氣的觀測裝置，其特征在于：所述密封件(13)包括：

8.根據權利要求5所述的應對海上惡劣天氣的觀測裝置，其特征在于：所述收縮組件(17)包括：

9.根據權利要求5所述的應對海上惡劣天氣的觀測裝置，其特征在于：

技術總結
本申請涉及海上觀測技術領域，具體公開了一種應對海上惡劣天氣的觀測裝置，包括：第一漂浮體能夠在水面以及水下進行位置切換；扣合裝置能夠扣合在第一漂浮體上；至少一個海面觀測裝置安裝在扣合裝置上，海面觀測裝置用于獲取海面數據信息；防護機構固定在第一漂浮體的外壁外側，防護機構的內腔可以存儲配重體或空氣；第二漂浮體能夠在與第一漂浮體位置相對的水面或水下位置切換，第二漂浮體的內腔可以存儲配重體或空氣；連接繩索固定連接在第一漂浮體和第二漂浮體之間，連接繩索內部能夠輸送配重體或空氣。本發明主要目的在于實現靈活調節浮沉狀態，面對復雜海況能夠防止設備損壞。

技術研發人員：柳元鐸
受保護的技術使用者：國家海洋局寧波海洋環境監測中心站
技術研發日：
技術公布日：2025/4/24
