本發明涉及海洋基礎工程，具體涉及一種抗轉動的吸力筒錨泊基礎。

背景技術：

1、吸力筒錨泊基礎作為現有錨泊系統主要的基礎形式，其承載性能直接關系其上浮式平臺的安全。當前，提升吸力筒錨泊基礎承載力的方法有限，隨著海洋工程的規模日益增加，需要配置直徑越來越大的吸力筒基礎來提供更高的承載性能，造成成本大幅增加。

技術實現思路

1、發明目的：本發明的目的是提供一種承載性能及經濟性好的抗轉動的吸力筒錨泊基礎。

2、技術方案：本發明的一種抗轉動的吸力筒錨泊基礎，包括吸力筒，還包括抗扭轉蓋和配重塊；抗扭轉蓋為扁平圓環結構，底側具有封板；抗扭轉蓋套設并固定在吸力筒封蓋上；抗扭轉蓋內部具有沿周向均布的多個隔艙；吸力筒的右側壁設置有錨點，當錨點位置在最優加載點以上，配重塊置于左側隔艙，當錨點位置在最優加載點以下，配重塊置于右側隔艙；所述最優加載點是吸力筒錨泊基礎承載力最高的錨點位置。

3、進一步地，多個隔艙通過在抗扭轉蓋內部設置多片隔板形成，并且多個隔艙關于抗扭轉蓋的中心呈中心對稱結構。

4、進一步地，隔板高度為0.1～0.2m。

5、進一步地，抗扭轉蓋的厚度小于吸力筒封蓋厚度，當吸力筒安裝完成時，抗扭轉蓋底面剛好接觸土體。

6、進一步地，在吸力筒安裝完成后，配重塊通過錨鏈下放到相應的隔艙內。

7、進一步地，抗扭轉蓋與吸力筒封蓋焊接相連。

8、進一步地，抗扭轉蓋的外徑比吸力筒直徑大1～2m。

9、進一步地，配重塊為空心結構，其內部填充工業廢料。

10、進一步地，錨點正上方布置有防沖刷片，防沖刷片由柔性材質制成，通過鋼制繩索連接在抗扭轉蓋底部并緊貼吸力筒側壁。

11、在服役期間，海水持續沖刷吸力筒周邊土體，同時錨鏈反復繃緊會形成海底溝槽，導致基礎承載力顯著降低。本發明進一步通過在錨鏈上方土體側設置防沖刷片，有效防止被動區土體受沖刷影響，從而保證基礎服役期的承載性能。

12、進一步地，所述柔性材質包括塑膠。

13、有益效果：本發明與現有技術相比，具有如下顯著優點：

14、在吸力筒錨泊基礎承受錨鏈傳遞的傾斜荷載時，基礎會因錨點位置差異發生不同方向的轉動，造成水平承載性能下降。本發明通過設置抗扭轉蓋及配重塊，預先施加負向彎矩以抵消水平荷載引發的轉動，從而有效提升基礎的水平承載性能并抑制基礎轉動幅度。

15、吸力筒錨泊基礎的豎向承載性能遠遠小于其水平承載性能，錨泊系統通常通過超長的錨鏈的自重降低傳來的豎向荷載。本發明通過增加配重塊，增加吸力筒基礎整體的重量，提升其豎向承載性能，增強其上浮式平臺的安全儲備。

技術特征：

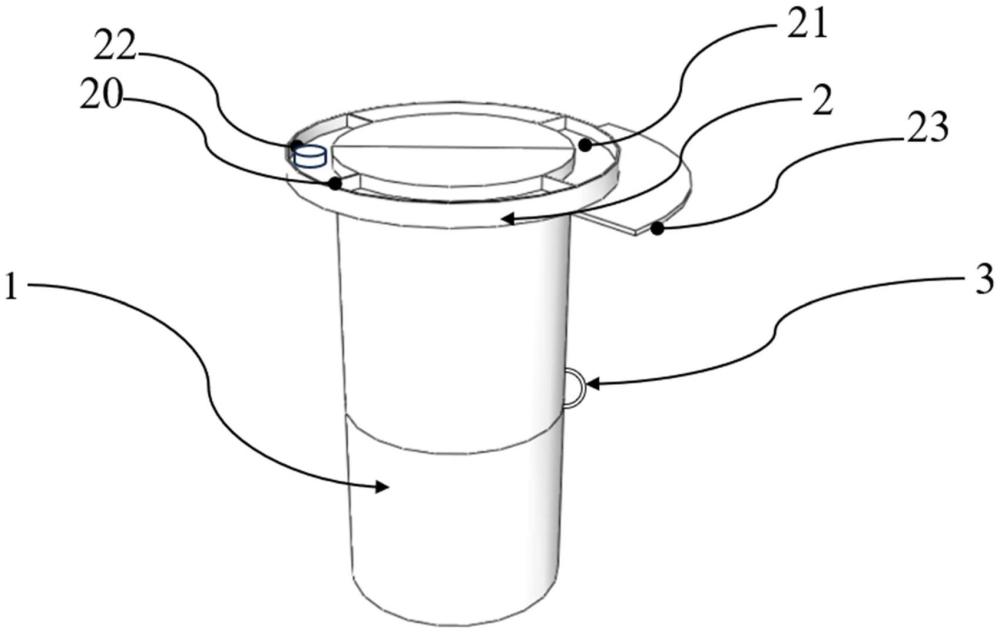

1.一種抗轉動的吸力筒錨泊基礎，包括吸力筒(1)，其特征在于，還包括抗扭轉蓋(2)和配重塊(22)；抗扭轉蓋(2)為扁平圓環結構，底側具有封板；抗扭轉蓋(2)套設并固定在吸力筒(1)封蓋上；抗扭轉蓋(2)內部具有沿周向均布的多個隔艙(21)；吸力筒(1)的右側壁設置有錨點(3)，當錨點(3)位置在最優加載點以上，配重塊(22)置于左側隔艙(21)，當錨點(3)位置在最優加載點以下，配重塊(22)置于右側隔艙(21)；所述最優加載點是吸力筒錨泊基礎承載力最高的錨點位置。

2.根據權利要求1所述的抗轉動的吸力筒錨泊基礎，其特征在于，多個隔艙(21)通過在抗扭轉蓋(2)內部設置多片隔板(20)形成，并且多個隔艙(21)關于抗扭轉蓋(2)的中心呈中心對稱結構。

3.根據權利要求2所述的抗轉動的吸力筒錨泊基礎，其特征在于，隔板(20)高度為0.1～0.2m。

4.根據權利要求1所述的抗轉動的吸力筒錨泊基礎，其特征在于，抗扭轉蓋(2)的厚度小于吸力筒(1)封蓋厚度，當吸力筒(1)安裝完成時，抗扭轉蓋(2)底面剛好接觸土體。

5.根據權利要求1所述的抗轉動的吸力筒錨泊基礎，其特征在于，在吸力筒(1)安裝完成后，配重塊(22)通過錨鏈下放到相應的隔艙(21)內。

6.根據權利要求1所述的抗轉動的吸力筒錨泊基礎，其特征在于，抗扭轉蓋(2)與吸力筒(1)封蓋焊接相連。

7.根據權利要求1所述的抗轉動的吸力筒錨泊基礎，其特征在于，抗扭轉蓋(2)的外徑比吸力筒(1)直徑大1～2m。

8.根據權利要求1所述的抗轉動的吸力筒錨泊基礎，其特征在于，配重塊(22)為空心結構，其內部填充有工業廢料。

9.根據權利要求1至8中任一項所述的抗轉動的吸力筒錨泊基礎，其特征在于，錨點(3)正上方布置有防沖刷片(23)，防沖刷片(23)由柔性材質制成，通過鋼制繩索連接在抗扭轉蓋(2)底部并緊貼吸力筒(1)側壁。

10.根據權利要求9所述的抗轉動的吸力筒錨泊基礎，其特征在于，所述柔性材質包括塑膠。

技術總結
本發明公開了一種抗轉動的吸力筒錨泊基礎，包括吸力筒、抗扭轉蓋和配重塊；抗扭轉蓋為扁平圓環結構，底側具有封板；抗扭轉蓋套設并固定在吸力筒封蓋上；抗扭轉蓋內部具有沿周向均布的多個隔艙；吸力筒的右側壁設置有錨點，當錨點位置在最優加載點以上，配重塊置于左側隔艙，當錨點位置在最優加載點以下，配重塊置于右側隔艙；所述最優加載點是吸力筒錨泊基礎承載力最高的錨點位置；錨點正上方布置有防沖刷片，防沖刷片由柔性材質制成，通過鋼制繩索連接在抗扭轉蓋底部并緊貼吸力筒側壁。本發明不僅可以增加吸力筒錨泊基礎的綜合承載性能，抑制基礎轉動幅度，同時可以防止水流沖刷被動區土體，提高錨泊系統安全儲備。

技術研發人員：張文聰,王騰飛,竺明星,李小娟,梁代爾,陳佳軍,劉俊鋒,梁峻豪
受保護的技術使用者：江蘇科技大學
技術研發日：
技術公布日：2025/4/28
