本發明涉及機場加油設備，尤其是涉及一種地井接頭托盤。

背景技術：

1、飛機加油車是用于機場為靜止飛機加油的液體輸送裝置，飛機加油車的地井接頭是用于連接機場地下加油管道與飛機加油車的關鍵部件。為便于存放和保護飛機加油車的地井接頭，飛機加油車上會設置地井接頭托盤，托盤用于放置地井接頭。為保障飛機加油作業的安全性，飛機加油車的地井接頭托盤上通常會設置聯鎖系統，當飛機加油的地井接頭未放入托盤，或放置不到位時，飛機加油車會處于聯鎖制動的狀態。

2、為便于作業人員拿取飛機加油車上的地井接頭，地井接頭托盤通常安裝于飛機加油車側面靠近底部位置。在飛機加油車運行過程中，托盤上的地井接頭容易受到外部環境的影響，特別是在惡劣天氣條件下，如雨雪天氣，雨水、雪花以及地面的泥沙很容易濺入地井接頭的縫隙中，這些雜質的積累會嚴重影響地井接頭在飛機加油使用時的連接密封效果。

技術實現思路

1、為了使飛機加油車運行過程中，雨雪以及地面泥沙都不容易濺入地井接頭縫隙中，有助于保證地井接頭在飛機加油使用時的連接密封效果，本發明提供一種地井接頭托盤。

2、本發明提供的一種地井接頭托盤采用如下的技術方案：

3、一種地井接頭托盤，包括托盤本體，所述托盤本體用于放置地井接頭，所述托盤本體上活動設置有折疊筒，所述折疊筒沿豎直方向伸縮，所述地井接頭位于折疊筒內，所述托盤本體上設置有支架，所述支架上鉸接有蓋板，所述蓋板的鉸接軸線沿水平方向設置，所述蓋板位于折疊筒上方，所述蓋板上設置有傳動件，所述傳動件用于使蓋板朝向靠近托盤本體上地井接頭的方向轉動時，驅使折疊筒向上延伸展開。

4、優選的，所述蓋板上穿設有轉桿，所述轉桿轉動在支架上，所述傳動件包括同軸套設在轉桿上的卷筒和繞設在卷筒上的拉繩，所述卷筒位于折疊筒上方，所述拉繩遠離卷筒的一端設置在折疊筒上，當所述蓋板朝向靠近托盤本體上地井接頭的方向轉動時，所述卷筒收卷拉繩。

5、優選的，所述支架包括設置在托盤本體上的第一支板和第二支板，所述地井接頭位于第一支板和第二支板之間，所述蓋板轉動在第一支板上，所述蓋板上設置有用于使蓋板與第二支板相對固定的鎖定件。

6、優選的，所述鎖定件包括滑動穿設在蓋板上的鎖舌，所述鎖舌的滑動方向平行于蓋板的所在平面，所述第二支板上開設有用于與鎖舌插接配合的鎖槽。

7、優選的，所述蓋板靠近地井接頭的一面滑動設置有滑移塊，所述滑移塊的滑動方向平行于蓋板的所在平面，所述蓋板上設置有調節組件，所述調節組件用于調節滑移塊朝向靠近或遠離地井接頭上接口處的方向滑動，所述滑移塊上設置有安裝板，所述安裝板上轉動設置有連接筒，所述連接筒的轉動軸線平行于滑移塊的滑動方向，所述連接筒用于對準地井接頭上的接口處，所述連接筒上設置有用于驅使連接筒轉動的轉動件，所述連接筒上設置有用于對地井接頭上的接口處進行清理的清理件。

8、優選的，所述調節組件包括設置在蓋板上的拉動彈簧和設置在鎖舌上的連接件，所述拉動彈簧遠離蓋板的一端設置在滑移塊上，所述拉動彈簧用于拉動滑移塊朝向遠離地井接頭的方向移動，所述連接件用于使鎖舌朝向遠離蓋板的方向滑動時，帶動滑移塊朝向靠近地井接頭的方向移動。

9、優選的，所述連接件包括設置在鎖舌與滑移塊之間的連接繩，當所述鎖舌朝向遠離蓋板的方向滑動時，所述連接繩拉動滑移塊朝向靠近地井接頭的方向移動，所述鎖槽內設置有第一磁鐵，所述鎖舌上設置有第二磁鐵，所述第一磁鐵用于與第二磁鐵吸附配合，所述第一磁鐵與第二磁鐵之間的吸附力大于拉動彈簧的彈力。

10、優選的，所述轉動件包括設置在蓋板上的進風管、設置在蓋板上的第一傳風管、滑動套設在第一傳風管上的第二傳風管和同軸設置在連接筒上的風葉，所述進風管具有進風端和出風端，所述進風端沿水平方向設置，且進風端對準飛機加油車前行的方向，所述出風端與第一傳風管連通，所述第一傳風管遠離出風端的一端與第二傳風管連通，所述第二傳風管的滑動方向平行于滑移塊的滑動方向，所述第二傳風管遠離第一傳風管的一端穿設在滑移塊上，所述滑移塊與安裝板內均開設有空腔，所述第二傳風管與滑移塊內的空腔連通，所述滑移塊內的空腔與安裝板內的空腔連通，所述風葉對準安裝板內的空腔。

11、優選的，所述清理件包括設置在連接筒上的刷毛，所述連接筒上開設有出風孔，所述出風孔與安裝板內部的空腔連通。

12、優選的，所述進風管包括設置在蓋板上的固定管和轉動連通在固定管上的旋轉管，所述旋轉管的轉動軸線垂直于蓋板的所在平面，所述進風端位于旋轉管上，所述出風端位于固定管上，所述固定管與第一傳風管連通，所述旋轉管遠離進風端的一側設置有風向標。

13、綜上所述，本發明包括以下有益技術效果：

14、當飛機加油的地井接頭放置在托盤本體上后，朝向靠近地井接頭的方向轉動蓋板，蓋板轉動的過程中通過傳動件驅使折疊筒向上延伸展開，從而使折疊筒逐漸上升罩住地井接頭，直至蓋板轉動至所需位置，通過蓋板將折疊筒上端覆蓋，從而完整罩住地井接頭，使飛機加油車運行過程中，雨雪以及地面泥沙都不容易濺入地井接頭的縫隙中，有助于保證地井接頭在飛機加油使用時的連接密封效果。

技術特征：

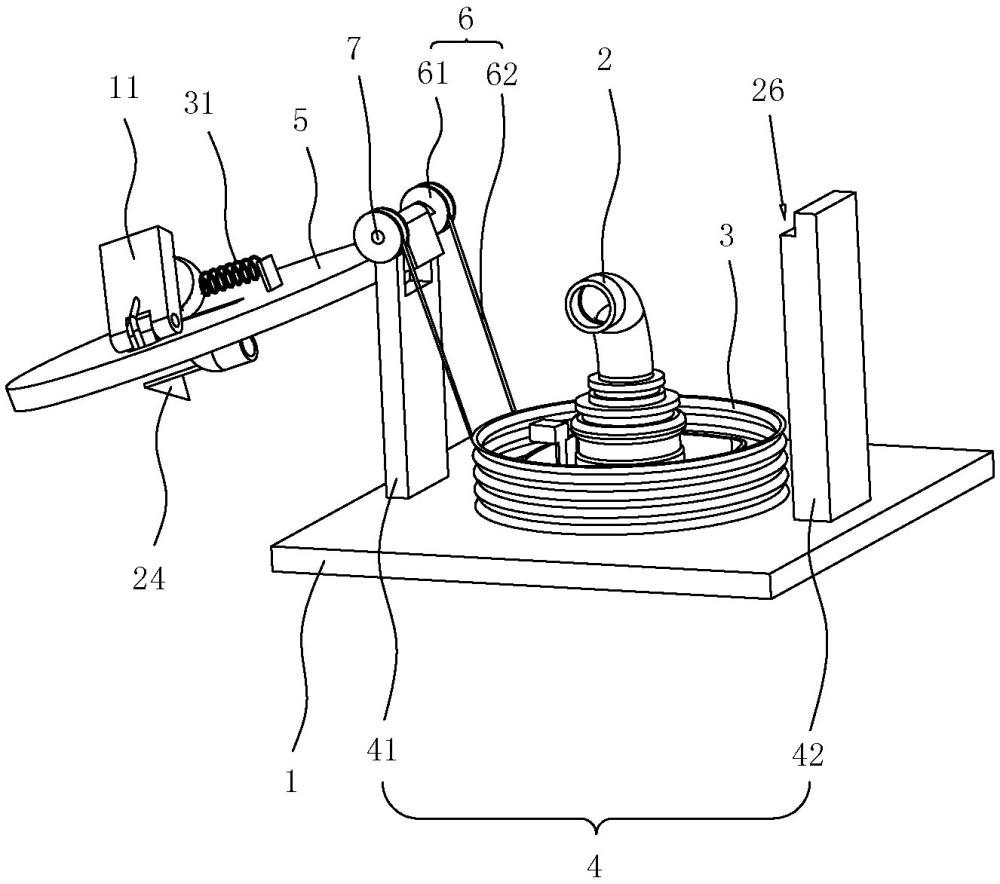

1.一種地井接頭托盤，包括托盤本體(1)，所述托盤本體(1)用于放置地井接頭(2)，其特征在于：所述托盤本體(1)上活動設置有折疊筒(3)，所述折疊筒(3)沿豎直方向伸縮，所述地井接頭(2)位于折疊筒(3)內，所述托盤本體(1)上設置有支架(4)，所述支架(4)上鉸接有蓋板(5)，所述蓋板(5)的鉸接軸線沿水平方向設置，所述蓋板(5)位于折疊筒(3)上方，所述蓋板(5)上設置有傳動件(6)，所述傳動件(6)用于使蓋板(5)朝向靠近托盤本體(1)上地井接頭(2)的方向轉動時，驅使折疊筒(3)向上延伸展開。

2.根據權利要求1所述的一種地井接頭托盤，其特征在于：所述蓋板(5)上穿設有轉桿(7)，所述轉桿(7)轉動在支架(4)上，所述傳動件(6)包括同軸套設在轉桿(7)上的卷筒(61)和繞設在卷筒(61)上的拉繩(62)，所述卷筒(61)位于折疊筒(3)上方，所述拉繩(62)遠離卷筒(61)的一端設置在折疊筒(3)上，當所述蓋板(5)朝向靠近托盤本體(1)上地井接頭(2)的方向轉動時，所述卷筒(61)收卷拉繩(62)。

3.根據權利要求1所述的一種地井接頭托盤，其特征在于：所述支架(4)包括設置在托盤本體(1)上的第一支板(41)和第二支板(42)，所述地井接頭(2)位于第一支板(41)和第二支板(42)之間，所述蓋板(5)轉動在第一支板(41)上，所述蓋板(5)上設置有用于使蓋板(5)與第二支板(42)相對固定的鎖定件。

4.根據權利要求3所述的一種地井接頭托盤，其特征在于：所述鎖定件包括滑動穿設在蓋板(5)上的鎖舌(8)，所述鎖舌(8)的滑動方向平行于蓋板(5)的所在平面，所述第二支板(42)上開設有用于與鎖舌(8)插接配合的鎖槽(9)。

5.根據權利要求4所述的一種地井接頭托盤，其特征在于：所述蓋板(5)靠近地井接頭(2)的一面滑動設置有滑移塊(10)，所述滑移塊(10)的滑動方向平行于蓋板(5)的所在平面，所述蓋板(5)上設置有調節組件，所述調節組件用于調節滑移塊(10)朝向靠近或遠離地井接頭(2)上接口處的方向滑動，所述滑移塊(10)上設置有安裝板(11)，所述安裝板(11)上轉動設置有連接筒(12)，所述連接筒(12)的轉動軸線平行于滑移塊(10)的滑動方向，所述連接筒(12)用于對準地井接頭(2)上的接口處，所述連接筒(12)上設置有用于驅使連接筒(12)轉動的轉動件，所述連接筒(12)上設置有用于對地井接頭(2)上的接口處進行清理的清理件。

6.根據權利要求5所述的一種地井接頭托盤，其特征在于：所述調節組件包括設置在蓋板(5)上的拉動彈簧(13)和設置在鎖舌(8)上的連接件，所述拉動彈簧(13)遠離蓋板(5)的一端設置在滑移塊(10)上，所述拉動彈簧(13)用于拉動滑移塊(10)朝向遠離地井接頭(2)的方向移動，所述連接件用于使鎖舌(8)朝向遠離蓋板(5)的方向滑動時，帶動滑移塊(10)朝向靠近地井接頭(2)的方向移動。

7.根據權利要求6所述的一種地井接頭托盤，其特征在于：所述連接件包括設置在鎖舌(8)與滑移塊(10)之間的連接繩(14)，當所述鎖舌(8)朝向遠離蓋板(5)的方向滑動時，所述連接繩(14)拉動滑移塊(10)朝向靠近地井接頭(2)的方向移動，所述鎖槽(9)內設置有第一磁鐵(15)，所述鎖舌(8)上設置有第二磁鐵(16)，所述第一磁鐵(15)用于與第二磁鐵(16)吸附配合，所述第一磁鐵(15)與第二磁鐵(16)之間的吸附力大于拉動彈簧(13)的彈力。

8.根據權利要求5所述的一種地井接頭托盤，其特征在于：所述轉動件包括設置在蓋板(5)上的進風管(17)、設置在蓋板(5)上的第一傳風管(18)、滑動套設在第一傳風管(18)上的第二傳風管(19)和同軸設置在連接筒(12)上的風葉(20)，所述進風管(17)具有進風端和出風端，所述進風端沿水平方向設置，且進風端對準飛機加油車前行的方向，所述出風端與第一傳風管(18)連通，所述第一傳風管(18)遠離出風端的一端與第二傳風管(19)連通，所述第二傳風管(19)的滑動方向平行于滑移塊(10)的滑動方向，所述第二傳風管(19)遠離第一傳風管(18)的一端穿設在滑移塊(10)上，所述滑移塊(10)與安裝板內均開設有空腔(21)，所述第二傳風管(19)與滑移塊(10)內的空腔(21)連通，所述滑移塊(10)內的空腔(21)與安裝板(11)內的空腔(21)連通，所述風葉(20)對準安裝板(11)內的空腔(21)。

9.根據權利要求8所述的一種地井接頭托盤，其特征在于：所述清理件包括設置在連接筒(12)上的刷毛(22)，所述連接筒(12)上開設有出風孔(23)，所述出風孔(23)與安裝板(11)內部的空腔(21)連通。

10.根據權利要求8所述的一種地井接頭托盤，其特征在于：所述進風管(17)包括設置在蓋板(5)上的固定管(171)和轉動連通在固定管(171)上的旋轉管(172)，所述旋轉管(172)的轉動軸線垂直于蓋板(5)的所在平面，所述進風端位于旋轉管(172)上，所述出風端位于固定管(171)上，所述固定管(171)與第一傳風管(18)連通，所述旋轉管(172)遠離進風端的一側設置有風向標(24)。

技術總結
本發明涉及一種地井接頭托盤，屬于機場加油設備技術領域，地井接頭托盤包括托盤本體，所述托盤本體用于放置地井接頭，所述托盤本體上活動設置有折疊筒，所述折疊筒沿豎直方向伸縮，所述地井接頭位于折疊筒內，所述托盤本體上設置有支架，所述支架上鉸接有蓋板，所述蓋板的鉸接軸線沿水平方向設置，所述蓋板位于折疊筒上方，所述蓋板上設置有傳動件，所述傳動件用于使蓋板朝向靠近托盤本體上地井接頭的方向轉動時，驅使折疊筒向上延伸展開。本發明具有在飛機加油車運行過程中，使雨雪以及地面泥沙都不容易濺入地井接頭縫隙中，有助于保證地井接頭在飛機加油使用時的連接密封效果的優點。

技術研發人員：陳智威,劉明昌,廖冰心
受保護的技術使用者：成都克伏特航空設備有限公司
技術研發日：
技術公布日：2025/4/24
