本發明屬于管材捆包領域，尤其涉及一種用于自動收卷機的壓管定位裝置。

背景技術：

在管材生產線中，往往都需要對成型的管材進行最后的打包工序，管材在收卷機的收卷盤纏繞完畢后，需要捆包設備對其進行捆包打包，而工廠一般都采用人工直接捆包管材，這種捆包時間較長，捆包的管材捆緊度不高。

隨著現在市場上對管材生產流水線的自動化要求程度不斷地提高，自動化管材捆包成為一個必然的趨勢，雖然市場上現在也逐漸出現了一些自動化捆包設備，但是卻僅僅只是考慮捆包工序這一塊，忽略了捆包過程中對管材的固定保護，在捆包過程中往往容易造成管材隨收卷盤換卷臂轉動而造成捆包錯位，捆包效果不佳。

技術實現要素：

為了解決現有技術存在的問題，本發明提供了一種用于自動收卷機的壓管定位裝置，它整體結構簡單，安裝調節便捷，能夠在捆包過程中保持管材固定狀態，可實現管材多處捆包，且捆緊度高。

本發明采用的技術方案如下：

一種用于自動收卷機的壓管定位裝置，設于收卷機的機架上，包括設置在收卷盤左下方的壓管組件和設置在收卷盤后方的定位組件，所述壓管組件和定位組件兩者所處的位置形成一條對角線，而收卷盤及纏繞在它上面的管材位于該對角線之間。

本發明是專門針對管材捆包過程中的管材固定工序而進行的技術創新設計，采用的結構是通過對纏繞在收卷盤上的管材進行施壓的壓管組件和限定收卷機換卷臂轉動的定位組件一起配合，達到使管材捆包過程中能夠讓自動捆包設備較快且準確地捆包管材，而且也保證了壓管組件使管材緊湊捆包過程中不會對管材造成損害。這種壓管組件和定位組件的對角線設置結構在管材打包領域里是首創，本發明并不是簡單考慮完全固定住管材而已，因此不是單單采用一種常規固定組件而已，本發明的對角線結構設置還考慮到管材在捆包過程要實現多處打包，而且打包效果要求捆緊，因此本發明的管材在收卷盤上當一處被捆包好后，還可以通過收卷盤自身的轉動，在壓管組件繼續擠壓中換別處進行捆包打包，但由于存在定位組件故不會在捆包過程中受收卷機換卷臂轉動的影響。本發明的壓管組件還起到管材收卷完切斷后防止其松散的作用。

優選地，所述壓管組件包括壓管氣缸、壓管推桿、壓輪件、滑動座、導桿和絲桿，所述導桿橫向固接在機架上，且位于收卷盤左下方，所述滑動座被導桿穿過，可在導桿上左右滑動，所述滑動座底部還設有滑動套，所述滑動套由絲桿穿過，通過調節絲桿帶動滑動座整體滑動，所述滑動座內設有壓管氣缸，所述壓管氣缸連接了壓管推桿，所述壓管推桿端部連接了壓輪件，所述固定桿與滑動座固接且用于支撐穩固壓管氣缸，所述滑動座、壓管氣缸、壓管推桿、壓輪件和固定桿都朝向定位組件方向傾斜設置。

本發明中，當要捆包管材時，壓管氣缸驅動壓管推桿和壓輪件去壓緊纏繞在收卷盤上的管材，它們的角度是傾斜向定位組件處，這樣可以使捆包過程中管材保持一個較為穩定的狀態，而且使管材能夠收緊，排列更加緊湊。通過調節絲桿可使滑動座在導桿上左后滑動，從而調整壓輪件施壓管材的位置，更好適應纏繞在收卷盤上管材的捆包需求。

優選地，所述滑動座包括朝向定位組件方向傾斜的傾斜部和用于保持滑動座整體平穩滑動的豎直部。

優選地，所述壓輪件包括兩并排的壓輪條。本發明采用了壓輪條結構可以增加壓輪件與管材的接觸面積，既可以達到施壓效果，同時也不會對管材形成過大的集中壓力而造成管材損壞。壓輪條在收卷盤帶動管材換別處捆包時，可以保持滾動施壓。

優選地，所述定位組件包括定位座、定位推桿、定位氣缸、定位軸，所述定位座設于機架上且位于收卷盤后方，定位座后側與定位氣缸固接，且其內開有通道供定位推桿和定位軸來回伸縮，所述定位氣缸帶動定位推桿驅動定位軸伸縮，當定位軸伸出時位于收卷盤右上方，可定位擋住帶動收卷盤轉動的換卷臂。

本發明中，定位氣缸驅動定位推桿推動定位軸伸出來卡住收卷盤換卷臂，使其固定不能轉動，從而保證了管材捆包過程中不會受外力而錯位。

優選地，所述定位座通過定位墊板設于機架上，定位墊板位于定位座右側。

與現有技術相比，本發明具有的有益效果：

1.整體結構簡單，安裝調節便捷；

2.能夠在捆包過程中保持管材固定狀態；

3.可實現管材多處捆包，且捆緊度高。

附圖說明

圖1：本發明的主視示意圖；

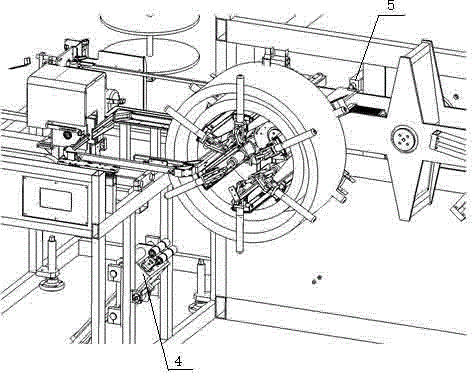

圖2：本發明纏繞有管材時的立體效果圖；

圖3：本發明的壓管組件結構示意圖一；

圖4：本發明的壓管組件結構示意圖二；

圖5：本發明的定位組件結構示意圖。

具體實施方式

下面結合附圖和實施例對本發明作進一步詳細描述。

實施例：

如圖1至5所示，一種用于自動收卷機的壓管定位裝置，設于收卷機的機架1上，包括設置在收卷盤2左下方的壓管組件4和設置在收卷盤2后方的定位組件5，所述壓管組件4和定位組件5兩者所處的位置形成一條對角線，而收卷盤2及纏繞在它上面的管材位于該對角線之間。

所述壓管組件4包括壓管氣缸11、壓管推桿7、兩并排的壓輪條6、滑動座8、導桿10和絲桿9，所述導桿10橫向固接在機架1上，且位于收卷盤2左下方，所述滑動座8被導桿10穿過，可在導桿10上左右滑動，所述滑動座8底部還設有滑動套（圖中未標注），所述滑動套由絲桿9穿過，通過調節絲桿9帶動滑動座8整體滑動，所述滑動座8內設有壓管氣缸11，所述壓管氣缸11連接了壓管推桿7，所述壓管推桿7端部連接了兩并排的壓輪條6，所述滑動座8、壓管氣缸11、壓管推桿7和兩并排的壓輪條6都朝向定位組件5方向傾斜。壓管氣缸11

所述滑動座8包括朝向定位組件5方向傾斜的傾斜部13和用于保持滑動座整體平穩滑動的豎直部14。

所述定位組件5包括定位座17、定位推桿16、定位氣缸15、定位軸19，所述定位座17設于機架1上且位于收卷盤2后方，定位座17后側與定位氣缸15固接，且其內開有通道供定位推桿16和定位軸19來回伸縮，所述定位氣缸15帶動定位推桿16驅動定位軸伸縮，當定位軸19伸出時位于收卷盤2右上方，可定位擋住帶動收卷盤2轉動的換卷臂3。

所述定位座17通過定位墊板18設于機架上，定位墊18板位于定位座17右側。

本發明工作原理：當收卷盤2上的管材收卷完成旋轉到待捆包工作位置，定位組件5在定位氣缸16的作用下，伸出定位軸19，使收卷盤換卷臂3固定，不能轉動。壓管組件4的壓管氣缸11驅動壓管推桿7伸長，使壓輪條6壓緊已收卷完畢的管材，旋轉捆包時，壓輪滾動擠壓，使壓管定位準確可靠，可實現管材多處捆包。
