可可壓機通常包括液壓缸，該液壓缸通過兩個分開的拉桿而與保持器連接。在缸中有柱塞，在所述柱塞和保持器之間布置了多個壓榨元件。各壓榨元件包括：所謂的罐，該罐確定了空腔(通常是柱形)；以及擠壓器，也稱為配對罐或陽罐(male pot)；以及通常兩個過濾器，一個過濾器在空腔的一個側部(沿軸向方向看)。

在循環過程中，壓榨元件通過供給管線(進口)而裝滿可可塊，并隨后進行壓縮。因此，可可油通過過濾器而被壓榨出來并排出。當已經從可可塊中壓榨出足夠的油時，壓力釋放，壓機返回至它的開始位置。在該位置處，將所述罐推過(或拉過)擠壓器，且可可餅塊跌落。最后，罐返回至開始位置，循環完成。

多種可可壓機可由多個公司購得，例如Duyvis、Nagema/Heidenau、Carle Montanari和Bauermeister

WO92/12853解決了在并不增加擠壓腔室的數目或直徑的情況下增加用于擠壓含油材料(特別是可可塊)的擠壓器的生產率的問題。為此，布置在腔室壁上的過濾元件具有增大面積的非平面形狀，例如半球形、錐形或“蛇形”。

EP1042961涉及一種用于將可可塊分離成可可餅塊和可可油的壓機，它包括：框架，一個或多個壓力元件布置在該框架中；以及用于壓縮該壓力元件的裝置，其中，壓力元件各自包括空腔，用于接收要壓榨的可可塊，至少一個過濾器和至少一個擠壓器存在于該空腔中。在擠壓器的充裝位置中，空腔的全部點或者幾乎全部點都與穿過過濾器或穿過其中一個過濾器的假想平面間隔開小于45mm的距離。這能夠增加壓機的生產能力。

本發明的目的是進一步增加生產能力，即每單位時間處理的塊的量。

因此，根據本發明的方法的特征在于：液壓缸的直徑(Dc)和空腔的直徑(Dp)的比率(Dc/Dp)小于1.15。優選是，該比率小于1.11，優選是小于1.07，優選是小于1.03，例如1.00，優選是大于0.8，優選是大于0.9。

液壓缸的直徑和空腔的直徑的較小比率導致(其它條件相同時)在壓榨過程中在含油脂的塊中的比壓較低，因此原則上導致更長的循環持續時間。與傳統理解相反，已經發現，在要求保護的范圍中，空腔容積的相對增加過量地補償了循環的持續時間的相對增加，從而導致更高的生產能力。

為了進一步增加生產能力，在一個實施例中，在過濾器之間的距離在20mm至80mm的范圍內，優選是在25至70mm的范圍內，優選是在30至60mm的范圍內，優選是大于30和小于60mm。在過濾器之間的距離的降低意味著空腔的容積更小，但是也能夠降低循環的持續時間，即能夠每單位時間更多循環。已經發現，實際上，后者能夠過量地補償前者，從而產生更高的生產能力。

在另一實施例中，液壓缸的直徑超過500mm，優選是超過550mm，和/或空腔的直徑(Dp)超過400mm，優選是超過450mm，優選是超過500mm，和/或壓榨元件(6)的數目在從10至26的范圍內，優選是在從16至24的范圍內。

另一實施例包括控制器，該控制器布置成以低于700巴的壓力來操作液壓缸，優選是低于630巴而且優選是高于500巴，從而組合更高的生產能力和充分的液壓部件可用性。

通常，至少對于工業壓機，優選是，空腔為柱形，所述過濾器為平的或基本平的，和/或，其中，空腔的、與所述擠壓器相對的側部由相鄰擠壓器的背部形成。

本發明還涉及一種根據序言部分所述的、改進壓機的方法，該方法的特征在于以下步驟：增加空腔的直徑，例如通過對現有的罐進行機械加工或者通過更換壓榨元件，以使得液壓缸的直徑和空腔的直徑的比率小于1.15。優選是，空腔的直徑增加而使得缸的直徑和空腔的直徑的比率小于1.11，優選是小于1.07，優選是小于1.03，優選是大于0.8，優選是大于0.9。

為了進一步增加生產能力，在一個實施例中，在過濾器之間的距離例如從100或92mm減小至在20mm至80mm的范圍內的距離，優選是在25至70mm的范圍內，優選是在30至60mm的范圍內，優選是大于30和小于60mm。

優選是，保持至少一些部件。在一個實施例中，缸的內徑在改進后與它在改進前相同。在另一實施例中，框架包括平行拉桿，壓榨元件可滑動地安裝在拉桿上，其中，在拉桿之間的距離在改進后與它在改進前相同。

為了完整的目的，應當注意以下專利文獻。

GB512536涉及一種用于使得液體與固體分離的壓機，該壓機有：一系列承載柱塞的板，該板呈柱形式安裝在阻擋頭部和液壓壓頭之間；一系列環，該環置于各對板之間，各環可滑動地接收承載板的柱塞；液壓裝置，該液壓裝置可獨立于壓頭操作，用于迫使所有的環抵靠所述板的后部面，以便在腔室的充裝過程中密封在環中形成的壓榨腔室。

US2072942涉及一種壓榨壓機，該壓榨壓機有：水平布置的一系列同軸壓榨腔室；同軸的過濾板，該過濾板可軸向相對運動，并形成所述腔室的端壁；用于各腔室的環，該環形成腔室的側壁，各所述環在正常情況下在它的壓榨腔室的各端處交疊在過濾板上，以便包圍壓榨腔室；用于供給材料的裝置，該材料將在過濾板處于膨脹關系和所述環處于形成腔室的位置時分別被壓入各腔室內；用于使得過濾板在壓力下軸向彼此相向運動的裝置；用于引導壓榨流體離開的裝置；用于使得過濾板共同返回至膨脹關系的裝置，其中，一組過濾板保持在相對于所述環而不變的關系，第二組過濾板離開在所述環中的第一組；以及用于使得所述環相對于第二組過濾板滑動的裝置，以便嵌套于其上，并推出在腔室中的餅塊并使其跌落。

DE1109501公開了一種可可壓機，該可可壓機包括用于可可塊的進口(8)和用于可可油的出口(11)。罐的充裝高度(Preβtopf)優選是大約20mm，應當不超過30mm。

EP0634268涉及一種用于可可和油籽壓機的陽罐。

DE14990涉及一種可可壓機，該可可壓機包括多個壓榨元件(Kasten)，各壓榨元件提供有單個過濾裝置。

下面將參考附圖更詳細地介紹本發明，該附圖示意表示了根據本發明的液壓可可壓機的實例。

圖1是根據本發明的液壓可可壓機的透視圖。

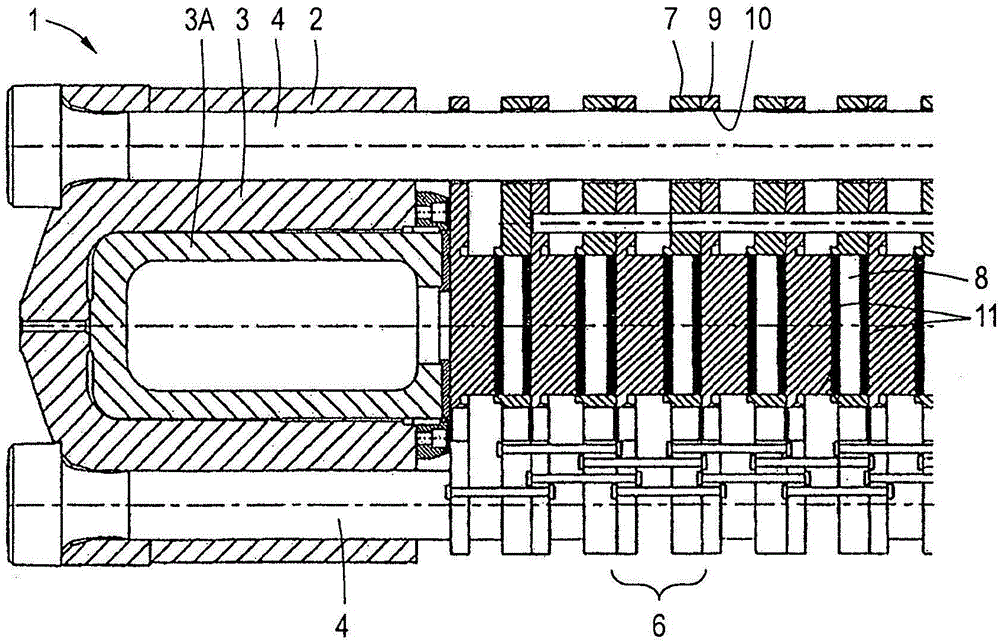

圖2是圖1的壓機處于充裝位置的剖視圖。

圖3是與圖2相對應的剖視圖，表示了壓力階段的末端。

圖1表示了液壓可可壓機1，該液壓可可壓機1包括：框架2；液壓缸3，該液壓缸3包含柱塞3A；兩個平行拉桿4；以及保持器5，該保持器5安裝在框架2中。多個壓榨元件6(例如16、18或20個)布置在缸3和保持器5之間。

各壓榨元件6(在圖2和3中以剖視圖中表示)包括：罐7，該罐7有柱形空腔8，用于接收要壓榨的可可塊；以及擠壓器9，也稱為配對罐或陽罐，該擠壓器9密封地布置在空腔8中。罐7和擠壓器9通過圓形開口10而環繞拉桿4滑動地安裝，該開口10形成于罐7和擠壓器9的側部部分中。

空腔8在兩側(沿軸向方向)由盤形過濾器11來限定，該盤形過濾器11(例如自身已知的濾布或金屬網)安裝在過濾板上。

一個過濾板附接在擠壓器上，而另一過濾板附接在形成相鄰壓榨元件的部件的擠壓器的背部上。

圖2表示了處于充裝位置的壓機1。在該位置中，液壓缸3的柱塞占據(圖1中)它的最左側位置，且在盤形過濾器11之間的間距處于它的最大值，因此在各壓榨元件6中的空腔8的容積處于它的最大值。在該實例中，在存在于各壓榨元件6中的過濾器11之間的間距在充裝位置中為55mm。

而且，在該實例中，液壓缸3的內徑(Dc)為600mm，各空腔8的直徑(Dp)為525mm，提供了1.14的比率(Dc/Dp)。

在操作過程中，可可壓機的空腔裝滿可可塊，且一旦裝滿，壓榨元件就通過使得液壓缸的柱塞朝向保持器運動而均勻壓縮，直到壓力達到預定值，例如535巴。然后，壓力釋放，壓機返回至它的開始位置。在該位置，罐被推過(或拉過)擠壓器，可可餅塊掉出。最后，罐返回至開始位置，循環完成。

當然，本發明并不局限于上述實施例，該實施例能夠在權利要求的范圍內進行多種變化。因此，上述可可壓機還能夠用于這樣的產品，該產品的壓榨和過濾性能與可可塊相當。
