本發明涉及衛生材料復合紙帶沖孔機械設備領域中的一種超薄復合紙帶連續沖孔機組機械設備。

背景技術：
目前，在紙業生產技術領域中，國內外復合紙使用滾動式刺孔設備，不能將復合紙刺出孔眼紙漿纖維除去，只能把紙漿纖維擠壓刺眼邊緣堆集。其缺點是：復合紙刺出孔眼，收卷時孔眼就有細微變小，在經過加工其它的衛生產品中受到外力的擠壓、拉伸和揉搓復合紙孔眼變得更小或者恢復無孔狀態，就大程度的降低產品使用功能，因此研制了這臺復合紙間歇式?jīng)_孔機設備。因此，研制一種超薄復合紙帶連續沖孔機組機械設備一直是急待解決的新課題。

技術實現要素：

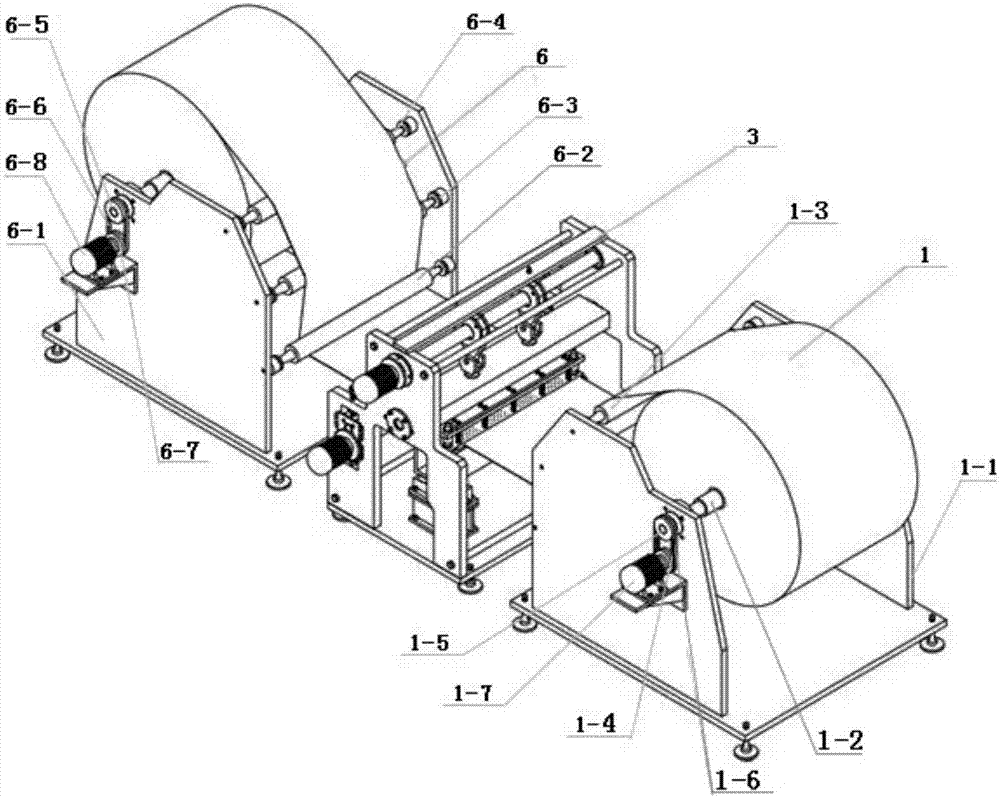

本發明的目的是提供一種超薄復合紙帶連續沖孔機組機械設備，該發明將多層衛生復合紙材料通過設備模具沖孔裝置，加工后衛生的復合紙材料不會因受外力的擠壓、拉伸和揉搓各種因素造成孔眼變小和彌孔情況，使?jié)B透液在衛生產品中滲出和吸回自如，達到衛生產品使用功能，是使用沖頭將0.08-1.00mm厚度的復合紙沖出φ1.5mm的圓孔，實現復合紙圓孔下料式?jīng)_孔設備。本發明的目的是這樣實現的：一種超薄復合紙帶連續沖孔機組機械設備，包括開卷機、開卷側儲帶裝置、沖孔機、牽引輥、卷取側儲帶裝置、卷取機、電氣控制系統，開卷機與開卷側儲帶裝置連接，開卷側儲帶裝置與沖孔機連接，沖孔機與牽引輥連接，牽引輥與卷取側儲帶裝置連接，卷取側儲帶裝置與卷取機連接，電氣控制系統分別與開卷機、開卷側儲帶裝置、沖孔機、牽引輥、卷取側儲帶裝置、卷取機連接；所述的開卷機由開卷機架、脹軸、第一前托輥、第一電機帶輪、第一帶輪、第一三角帶、第一變頻電機組成；在開卷機架側面設置第一電機帶輪、第一帶輪、第一三角帶、第一變頻電機，在開卷機架中部設置脹軸并與第一帶輪連接，在開卷機架上部設置第一前托輥；所述的沖孔機由包括支座、機架、拉桿、底腳、調節定位座、凹模底座、牽引輥、牽引壓輥、定位套、導柱固定座、螺栓、Y形接頭、伺服電機直連偏心軸、銷軸、偏心軸承座、兩端軸承壓蓋、軸承座、內壓蓋、軸承及軸承座、外壓蓋、上墊板、沖子固定板、沖子、退料板、凹模、電機、伺服電機、導柱、鋼珠導柱、壓力簧導正桿、壓力彈簧、螺母，在支座上設置機架，在機架上設置拉桿，在機架上設置底腳，在底腳上設置調節定位座，在調節定位座上設置凹模底座，在機架上設置牽引輥、牽引壓輥、內壓蓋、軸承及軸承座、外壓蓋，牽引輥與電機連接，在機架上設置定位套、導柱固定座，在導柱固定座上設置螺栓螺母，在導柱固定座上設置導柱、Y形接頭、銷軸、偏心軸承座、兩端軸承壓蓋，在機架上設置伺服電機直連偏心軸，伺服電機直連偏心軸與伺服電機、軸承座連接，在凹模底座上設置凹模，在凹模上設置退料板，在退料板上設置鋼珠導柱，在鋼珠導柱上安裝凹模，在凹模上安裝壓力簧導正桿及壓力彈簧，在沖子固定板上固定沖子，將沖子固定板及沖子安裝在鋼珠導柱及壓力簧導正桿上，在沖子固定板上安裝上墊板，在上墊板安裝Y形接頭及螺母；所述的卷取機由收卷機架、壓輥、第二前托輥、后托輥、第二帶輪、第二三角帶、第二電機帶輪、第二變頻電機組成，在收卷機架側面設置第二帶輪、第二三角帶、第二電機帶輪、第二變頻電機，在收卷機架前部設置壓輥，在收卷機架上部設置第二前托輥、后托輥；所述的一種超薄復合紙帶連續沖孔機組機械設備的工作原理是，開卷機是生產中為沖孔機和牽引輥連續供應紙帶的設備，開卷機與開卷側儲帶裝置關聯，由PLC聯控第一變頻電機驅動，通過第一變頻電機調速，與沖孔機和牽引輥匹配，連續穩定地供應紙帶；開卷側儲帶裝置的功能有三：一是儲存一定長度的紙帶，保證換卷上料期間沖孔機能連續工作；二是將沖孔機的步進式的運轉方式與開卷機的連續運轉方式解耦；第三還通過浮動輥的重力平衡為沖孔機提供恒定的后張力；按照最高50m/min生產速度，設定換卷操作時間為二十秒，超薄復合紙帶連續沖孔機組機械設備儲帶長度取作二十米；采用立式浮動輥結構，浮動輥設有平衡盤片，可依據紙帶張力的要求，調整平衡盤片重量，控制紙帶的張力；為配合換卷操作，在入口處的固定輥上裝有氣動壓板；開卷側儲帶裝置的立柱上裝有四個行程開關，將立柱分成上、中、下三段；為發揮儲帶能力，通常將開卷側儲帶裝置的浮動輥控制在中下兩段區域工作，即采用下位運行方式；通過行程開關的信號，由PLC控制開卷機的轉速，實現連續穩定地向沖孔機供帶；沖孔機和牽引輥是超薄復合紙帶連續沖孔機組機械設備最重要的核心設備，沖孔機采用偏心連桿機構，偏心量6mm，行程次數≤300次/分鐘；沖孔模具是三板式結構，上凸模是沖針板，下凹模是階梯孔凹模板，壓板通過彈簧調節壓緊力，三板由導柱定位保證同心；通過調整螺絲和墊片調節沖針的有效行程，下模板的高度調整可由調整墊鐵來完成；采用伺服電機驅動沖孔機構；牽引裝置采用二輥式牽引機構，上輥是掛膠輥，不傳動；下鋼輥是基準輥，由伺服電機驅動；電氣控制系統中由PLC控制沖孔電機和牽引電機，實現步進式的沖孔操作；沖孔次數和牽引步長都可由PLC控制調節，保證實現自動連續沖孔；沖孔機和牽引輥具有斷帶停車和自動復位功能；卷取側儲帶裝置的功能作用與開卷側儲帶裝置一樣，兩個裝置的結構也類似，只是要對稱布置；卷取側儲帶裝置的控制與開卷側儲帶裝置一樣，也是由PLC用四個行程開關與卷取機的電機聯控；但由于其收卷的作用，運行方式上兩者有所不同；卷取側儲帶裝置的浮動輥通常控制在上中兩段區域工作，即采用上位運行方式；卷取機是將已沖好孔的紙帶連續平穩地收集成卷的設備；卷取機與卷取側儲帶裝置配合使用，卷取機的驅動與控制也和開卷機的相同；所述的一種超薄復合紙帶連續沖孔機組機械設備的操作方法是，將準備好的一卷復合紙串放在開卷機的氣脹軸上，由PLC聯控變頻電機驅動開卷傳動帶紙卷開始放紙，復合紙帶經過前后托輥和壓輥進入凹模與退料板中間，由伺服電機帶動偏心軸轉動使軸承帶動偏心軸承座、Y形接頭、銷軸、上墊板、沖子固定板和沖子上下移動將通過的復合紙沖成均勻的圓孔，沖下多余的復合紙從凹模下沖出掉落入凹模底座內，用吸風將下料吸走，沖好孔的復合紙由伺服電機帶牽引輥拉出一個周期運動的距離，再進行下一個運動周期，往復運行完成了符合要求帶孔復合紙材料；帶有均勻圓孔的復合紙帶進入卷取機的壓輥、經過前后托輥纏在收卷脹軸紙管上，由PLC聯控卷取機的第二變頻電機帶動與開卷機的第一變頻電機同步纏成符合要求規格的有孔復合紙；所述的一種超薄復合紙帶連續沖孔機組機械設備的電氣控制系統的工作原理及操作方法是，沖針零位沖針處在最高位置設為零位，運行狀態機組設備運行狀態分為單動狀態和聯動狀態，單動狀態下機組的各個設備單獨運行，實施各自的動作，在聯動狀態下各設備在PLC管控下聯動，實現正常的生產運行，不論單動狀態或聯動狀態，各設備都能點動或連續正反運轉；穿帶過程的實現，穿帶時沖孔機處在零位不動作，打開兩側儲帶裝置的氣動壓板，通過單動開卷機、牽引輥和卷取...
