本發明涉及一種夾爪，尤其是一種氣缸夾爪，屬于自動化設備的技術領域。

背景技術：

現代化的機械生產加工中，在夾緊和搬運某一些物料的時候，往往需要較大的力才能完成，人力根本無法完成，這些都需要夾爪來完成，所以夾爪是一種不可或缺的裝置，運用的領域極其廣泛。目前，夾爪結構復雜，無法有效適應不同工件的要求。

技術實現要素：

本發明的目的是克服現有技術中存在的不足，提供一種氣缸夾爪，其結構緊湊，能滿足不同工件的夾持要求，適應范圍廣，提高工作效率。

按照本發明提供的技術方案，所述氣缸夾爪，包括背板，在所述背板的頂端設置用于工件放置的工件座，在所述工件座一側的兩端設置對稱分布的壓緊板，所述壓緊板安裝于壓緊板架上，所述壓緊板架與工件座相鉸接；在所述壓緊板的外側設置活動板以及用于調節壓緊板壓緊狀態的彈性調節機構，在背板上還設有用于驅動活動板的活動驅動機構。

所述活動驅動機構包括能在背板上移動的滑塊板以及能驅動滑塊板移動的氣缸，所述氣缸安裝于背板的下端，滑塊板通過連臂第一銷軸與連臂的一端鉸接，連臂的另一端通過連臂第二銷軸與活動板鉸接。

所述氣缸的活塞桿上設置有活動接頭，所述活動接頭與滑塊板上的連接塊連接，滑塊板安裝于背板的滑塊導軌上。

所述彈性調節機構包括彈簧，所述彈簧的一端與壓緊板連接，彈簧的另一端與壓緊板架連接。

所述壓緊板架通過轉動軸與工件座鉸接。

本發明的優點：工件座設置在背板的頂端，壓緊板對稱分布在工件座上，壓緊板與活動板連接，活動板通過連臂與滑塊板連接，氣缸驅動滑塊板運動時，能使得兩個壓緊板同步運動，利用彈簧的作用，滿足對不同工件的夾持要求，工作效率高，安全可靠。。

附圖說明

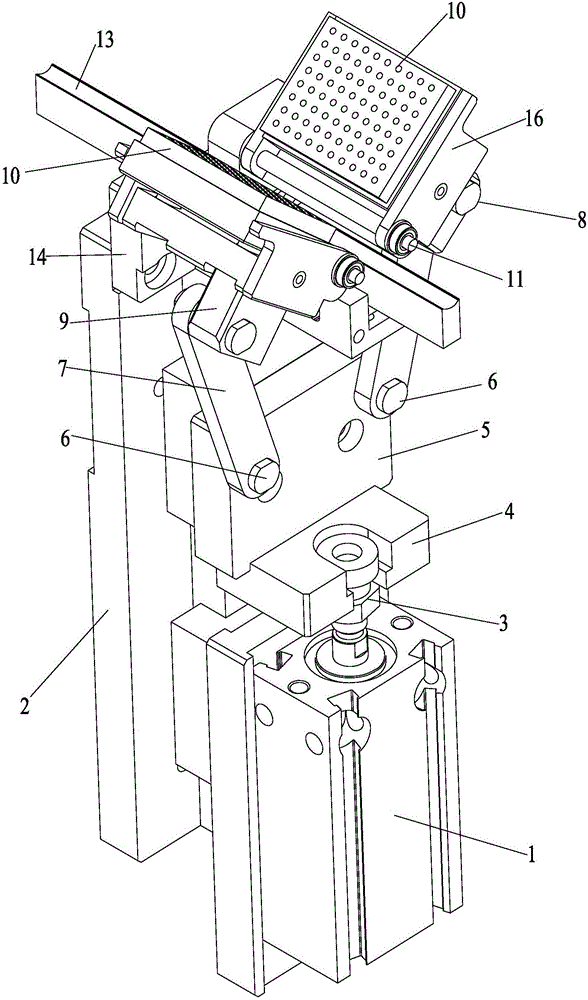

圖1為本發明的立體圖。

圖2為本發明的結構示意圖。

圖3為圖2的側視圖。

附圖標記說明：1-氣缸、2-背板、3-活動接頭、4-連接塊、5-滑塊板、6-連臂第一銷軸、7-連臂、8-連臂第二銷軸、9-活動板、10-壓緊板、11-轉動軸、12-彈簧、13-工件、14-工件座、15-滑塊導軌以及16-壓緊板架。

具體實施方式

下面結合具體附圖和實施例對本發明作進一步說明。

如圖1、圖2和圖3所示：為了能滿足不同工件13的夾持要求，提高工作效率，本發明包括背板2，在所述背板2的頂端設置用于工件13放置的工件座14，在所述工件座14一側的兩端設置對稱分布的壓緊板10，所述壓緊板10安裝于壓緊板架16上，所述壓緊板架16與工件座14相鉸接；在所述壓緊板10的外側設置活動板9以及用于調節壓緊板10壓緊狀態的彈性調節機構，在背板2上還設有用于驅動活動板9的活動驅動機構。

具體地，工件座14設置于背板2的頂端，工件13可以呈長條狀，工件13可以支撐于工件座14上。壓緊板10以及工件座14均位于背板2的同一側，壓緊板10對稱分布在工件座14的兩端，壓緊板10位于工件座14的外側，壓緊板10安裝于壓緊板架16上，所述壓緊板架16通過轉動軸11與工件座14鉸接。在每個壓緊板10的外側設置活動板9，活動板9與壓緊板10連接，活動驅動機構能驅動活動板9運動，從而能通過活動板9推動壓緊板10，即能實現壓緊板10對工件13的壓緊。在通過壓緊板10對工件13進行壓緊時，利用彈性調節機構的彈性作用力使得壓緊板10對工件13的壓緊保持在一個穩定狀態，達到對不同工件13的夾持要求。

進一步地，所述活動驅動機構包括能在背板2上移動的滑塊板5以及能驅動滑塊板5移動的氣缸1，所述氣缸1安裝于背板2的下端，滑塊板5通過連臂第一銷軸6與連臂7的一端鉸接，連臂7的另一端通過連臂第二銷軸8與活動板9鉸接。

本發明實施例中，滑塊板5設置在背板2上，并能沿背板2的長度方向運動，氣缸1位于背板2的下端部，滑塊板5位于工件座14與氣缸1之間。連臂7的一端通過連臂第一銷軸6與滑塊板5鉸接，連臂7的另一端通過連臂第二銷軸8與活動板9的一端鉸接，活動板9的另一端與壓緊板10連接。

具體實施時，所述氣缸1的活塞桿上設置有活動接頭3，所述活動接頭3與滑塊板5上的連接塊4連接，滑塊板5安裝于背板2的滑塊導軌15上。氣缸1的活塞桿通過活動接頭3以及連接塊4能驅動滑塊板5在滑塊導軌15上運動，當滑塊板5在滑塊導軌15上運動時，利用連臂7能使得活動板9運動，從而能推動壓緊板10壓緊工件13或松開對工件13的壓緊。

本發明實施例中，所述彈性調節機構包括彈簧12，所述彈簧12的一端與壓緊板10連接，彈簧12的另一端與壓緊板架16連接。當活動板9推動壓緊板10對工件13壓緊時，彈簧12處于拉伸狀態，利用彈簧12的彈性力避免對工件13的過渡壓緊。
