本發明涉及輸送裝置領域，尤其涉及一種物料輸送裝置。

背景技術：

溢流螺旋輸送機是冶金、建材、化工、糧食及機械加工等部門廣泛應用的一種連續輸送設備。溢流螺旋輸送機的特點是：結構簡單、橫截面尺寸小、密封性好、工作可靠、制造成本低，便于中間裝料和卸料，輸送方向可逆向，也可同時向相反兩個方向輸送。輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。通過裝卸閘門可調節物料流量。但不宜輸送易變質的、粘性大的、易結塊的及大塊的物料。輸送過程中物料易破碎，螺旋及料槽易磨損。單位功率較大。使用中要保持料槽的密封性及螺旋與料槽間有適當的間隙。垂直螺旋輸送機適用于短距離垂直輸送。可彎曲螺旋輸送機的螺旋由撓性軸和合成橡膠葉片組成，易彎曲，可根據現場或工藝要求任意布置，進行空間輸送。螺旋輸送機葉片有現拉式和整拉失，現拉式可做成任意厚度與規格尺寸，整拉式不宜制作非標準螺旋。溢流螺旋輸送機是一種先進技術的基礎上研制開發而成的新型設備，溢流型螺旋輸送機是一種管式螺旋輸送機，其出料口向上開，并設有一定高度的溢流斗，依靠出料口處相反方向的螺旋葉片的擠壓，溢流出溢流斗。適用于粉狀物料和細粒狀物料的輸送、料流控制。它具有結構簡單、鎖風性能好等特點，可省去鋼性葉輪機等喂料設備直接與料倉底下的下料口連接，實現料封、穩流作用。

在實際生產中，為了滿足實際生產需要，常常需要調節輸送裝置的角度，為此我們設計出了一種物料輸送裝置來解決以上問題。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種物料輸送裝置。

為了實現上述目的，本發明采用了如下技術方案：

一種物料輸送裝置，包括支撐桿和底座，所述支撐桿垂直連接于底座上側一邊的中點處，所述底座上側的另一邊中點垂直連接有調節桿，所述支撐桿與調節桿的上端通過轉軸連接有輸送管，所述輸送管的一端為密封端，輸送管另一端安裝有驅動裝置，所述輸送管靠近密封端的下側通過螺絲安裝有出料口，輸送管靠近驅動裝置的一端上側通過螺絲安裝有進料口，所述輸送管兩端中心之間連接有螺旋桿，螺旋桿上安裝有螺旋葉片，所述調節桿包括固定桿、活動桿和調節裝置，所述調節裝置包括L型板、齒輪和伸縮裝置，兩組所述L型板相對的焊接在調節桿上，兩組L型板的豎直板的配合面上設有鋸齒，兩組所述L型板豎直板用齒輪連接，兩組齒輪與兩組L型板上的鋸齒嚙合，兩組所述L型板的豎直板的上側中央均設有伸縮裝置，伸縮裝置沿豎直方向伸縮，伸縮裝置內包括伸縮通道和伸縮板，伸縮通道內設有伸縮板，伸縮通道的出口處設有限位凸臺，伸縮板的下端一周設有限位擋板，一組L型板內的伸縮板通過螺絲固定在另一組L型板上。

優選的，所述驅動裝置由電動機、減速器、聯軸器所組成，電動機輸出端與減速器電性連接，減速器通過聯軸器與螺旋桿連接。

優選的，所述螺旋葉片包括兩種不同旋向的葉片。

優選的，所述伸縮板的長度與形板豎直方向的高度相同。

優選的，兩組所述齒輪的外側非圓心處設有轉動手柄，轉動手柄的外側設有防滑層。

優選的，所述輸送管在出料口的一側設有溢流斗。

與現有技術相比，本發明的有益效果是：本發明中，通過調節裝置中齒輪與兩組L形板的配合，便于調節桿的高度，從而達到調節角度的效果，同時通過伸縮裝置控制兩塊L形板不會因為齒輪的轉動而分離，結構新穎，使用方便實用性強。

附圖說明

圖1為本發明提出的一種物料輸送裝置的結構示意圖；

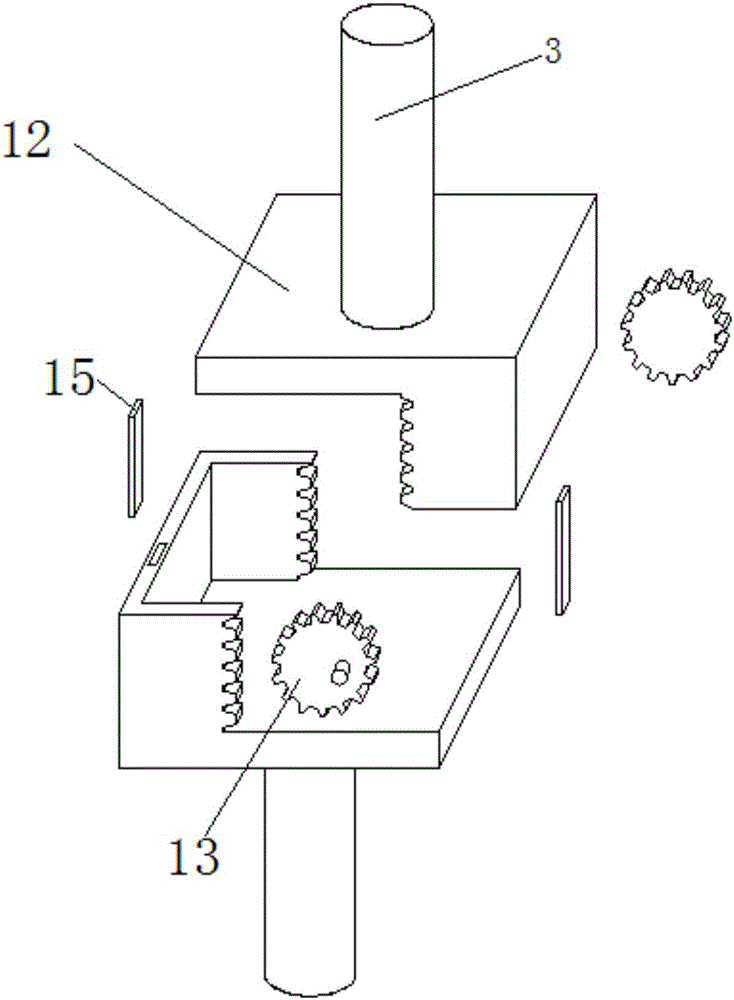

圖2為本發明提出的一種物料輸送裝置的調節裝置結構示意圖；

圖3為本發明提出的一種物料輸送裝置的伸縮裝置的結構示意圖。

圖中：1支撐桿、2底座、3調節桿、4輸送管、5進料口、6出料口、7螺旋桿、8螺旋葉片、9密封端、10驅動裝置、11固定桿、12L型板、13齒輪、14活動桿、15伸縮板。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-3，一種物料輸送裝置，包括支撐桿1和底座2，支撐桿1垂直連接于底座2上側一邊的中點處，底座2上側的另一邊中點垂直連接有調節桿3，支撐桿1與調節桿3的上端通過轉軸連接有輸送管4，輸送管4在出料口6的一側設有溢流斗，輸送管4的一端為密封端9，輸送管4另一端安裝有驅動裝置10，驅動裝置10由電動機、減速器、聯軸器所組成，輸送管4靠近密封端9的下側通過螺絲安裝有出料口6，輸送管4靠近驅動裝置10的一端上側通過螺絲安裝有進料口5，輸送管4兩端中心之間連接有螺旋桿7，螺旋桿7上安裝有螺旋葉片8，螺旋葉片8前后有左旋與右旋兩種旋向，調節桿3包括固定桿11、活動桿14和調節裝置，，調節裝置13包括L型板12、齒輪13和伸縮裝置14，兩組L型板12相對的焊接在調節桿3上，兩組L型板12的豎直板的配合面上設有鋸齒，兩組L型板12豎直板用齒輪13連接，兩組齒輪13的外側非圓心處設有轉動手柄，轉動手柄的外側設有防滑層，兩組齒輪13與兩組L型板12上的鋸齒嚙合，兩組L型板12的豎直板的上側中央均設有伸縮裝置14，伸縮裝置14沿豎直方向伸縮，伸縮裝置14內包括伸縮通道和伸縮板15，述伸縮板15的長度與形板豎直方向的高度相同，伸縮通道內設有伸縮板15，伸縮通道的出口處設有限位凸臺，伸縮板15的下端一周設有限位擋板，一組L型板12內的伸縮板15通過螺絲固定在另一組L型板12上，通過調節裝置中齒輪與兩組L形板的配合，便于調節桿的高度，從而達到調節角度的效果，同時通過伸縮裝置控制兩塊L形板不會因為齒輪的轉動而分離，結構新穎，使用方便實用性強。

工作原理：在工作過程中，轉動齒輪14上的轉動把手，順時針旋轉使兩組L形板12互相靠近，可調高活動桿14的高度，逆時針轉動可使兩組L形板12反向運動，可降低活動桿14的高度，可達到調節輸送管角度的目的，同時伸縮裝置中的伸縮板15將兩塊兩組L形板12相互連接，避免了調節調節桿3高度的時候，兩組L形板12的分離。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
