本實用新型涉及衛生紙?jiān)O(shè)備技術領域，具體地說，是涉及一種復卷機鐵芯氣爪。

背景技術：

現有的生產紙卷的紙卷復卷機一般包括第一收卷軸、第二收卷軸，第一收卷軸、第二收卷軸構成收卷部分，當紙卷在收卷軸完成后，通過撥叉的作用將成型的紙卷推出，卷紙用鐵芯需要轉移到第一復卷軸和第二復卷軸的位置，其中，第一復卷軸和第二復卷軸鄰近且存在間隙，復卷壓輥對應設在該間隙上方，并與該第一復卷軸和第二復卷軸之間形成有紙卷復卷區域，如何將收卷軸的鐵芯與成型的紙卷脫離后快速準確的為第一復卷軸、第二復卷軸區域提供鐵芯完成隨后往復的卷紙操作。這種復卷機在工作過程中，需要將鐵芯多次由收卷軸部位轉移到復卷軸部位，現如今大多采用人力取放，工作量大，造成停機的時間長，嚴重地影響了生產效率，另外，人工操作高速運轉的設備，容易對工人造成意外傷害。

如何發明一種設備將紙芯在收卷軸部分收卷操作完成之后準確、快速的推送至復卷軸部位，是復卷機行業需要攻克的難題。

技術實現要素：

本實用新型的目的在于克服上述傳統技術的不足之處，發明一種復卷機鐵芯氣爪。

為解決上述問題，本實用新型所采用的技術方案是：一種復卷機鐵芯氣爪，其特征在于：包括鐵芯爪，所述鐵芯爪連接有驅動鐵芯爪在豎直的平面內移動的驅動裝置。

作為上述技術方案的一種改進：所述驅動裝置包括垂直設置的雙桿氣缸和水平設置的氣缸。

作為上述技術方案的一種改進：所述氣缸一端設有浮動接頭，所述浮動接頭連接有定板，所述定板連接有氣缸支撐滑塊，所述氣缸支撐滑塊與雙桿氣缸相連接，并且套接有軸承，所述軸承連接有滑槽，所述滑槽水平設置，所述軸承沿滑槽可移動設置，所述滑槽連接有導軌，所述導軌連接有支撐板。

作為上述技術方案的一種改進：所述氣缸遠離浮動接頭的一端設有氣缸固定座，所述氣缸固定座上設有氣缸固定孔，所述支撐板連接有固定板，所述固定板上設有支撐板固定孔。

作為上述技術方案的一種改進：所述鐵芯爪包括第一爪和第二爪，所述第一爪和第二爪為電氣控制的平行開閉型氣爪。

由于采用了上述技術方案，與現有技術相比，本實用新型設有平面驅動裝置，驅動鐵芯爪在豎直平面內移動，該實用新型巧妙的利用水平和豎直移動的合成運動，保證鐵芯爪在豎直平面內移動。

豎直方向利用雙桿氣缸作為動力，雙桿氣缸工作穩定，避免氣爪偏移和轉動，滑槽限制了氣缸的往返形成距離，增加了水平方向的精確度，所述浮動接頭使氣缸工作過程更平穩，提高該鐵芯爪的精度。

電氣控制的鐵芯爪，第一爪與第二爪平行開閉，會有平行夾緊和松開兩個動作，該鐵芯爪工作穩定、效率高，避免了人力拾取，節約了時間，減小了意外傷害發生的概率，提高了設備的安全性能。

下面結合附圖和具體實施方式對本實用新型作進一步說明。

附圖說明

圖1是本實用新型一種復卷機鐵芯氣爪的裝配圖；

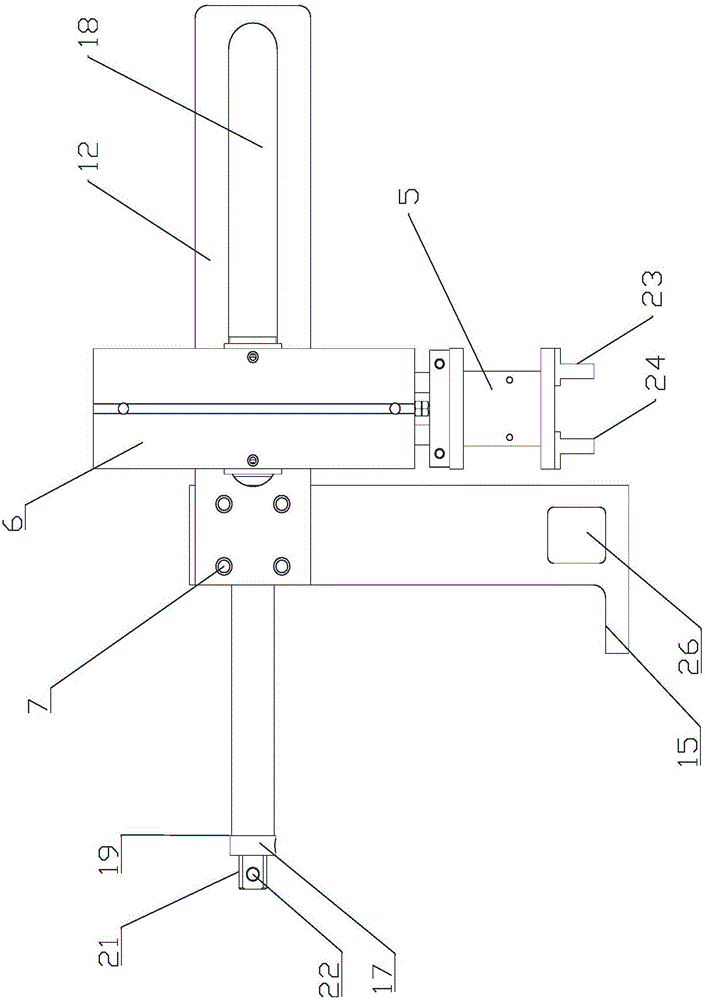

圖2是本實用新型一種復卷機鐵芯氣爪的主視圖；

圖3是本實用新型一種復卷機鐵芯氣爪的左視圖；

圖4是本實用新型一種復卷機鐵芯氣爪的后視圖。

圖中：1—復卷機機架；2—復卷壓軸；3—第一復卷軸；4—第二復卷軸；5—鐵芯爪；6—雙桿氣缸；7—螺釘；8—固定撥叉；9—移動撥叉；10—第一收卷軸；11—第二收卷軸；12—導軌；13—軸承；14—支撐板；15—固定板；16—?dú)飧字位瑝K；17—?dú)飧锥松w；18—滑槽；19—?dú)飧祝?0—浮動街頭；21—?dú)飧坠潭ㄗ?2—?dú)飧坠潭祝?3—第一爪；24—第二爪；25—定板；26—支撐板固定孔。

具體實施方式

實施例：

如圖1—4所示，一種復卷機鐵芯氣爪，包括鐵芯爪5，所述鐵芯爪5連接有驅動鐵芯爪5在豎直的平面內移動的驅動裝置，所述鐵芯爪5包括第一爪23和第二爪24，所述鐵芯爪5為電氣控制的第一爪23和第二爪24為平行開閉型氣爪。

所述該驅動裝置包括垂直設置的雙桿氣缸6和水平設置的氣缸19。所述氣缸19一端設有浮動接頭20，所述浮動接頭20連接有定板25，所述定板25連接有氣缸支撐滑塊16，所述氣缸支撐滑塊16連接有雙桿氣缸6，并且套接有軸承13，所述軸承13連接有滑槽18，所述滑槽18設在導軌12上，所述導軌12通過螺釘7固定連接有支撐板14。

所述氣缸19遠離浮動接頭20的一端設有氣缸固定座21，所述氣缸固定座21連接有氣缸端蓋17，所述氣缸端蓋17設在氣缸19上，所述氣缸固定座21上設有氣缸固定孔22，所述支撐板14連接有固定板15，所述固定板15上設有支撐板固定孔26，所述滑槽18水平設置，所述軸承13沿滑槽18可移動設置。

該復卷機鐵芯氣爪通過固定板15和支撐板固定孔26上的螺釘孔，將該復卷機鐵芯氣爪固定設置在復卷機機架1的兩端，所述復卷機機架1上還設有復卷壓軸2，所述復卷壓軸2的下方設有第一復卷軸3和第二復卷軸4，復卷機機架1上還設有第一收卷軸10和第二收卷軸11，所述第一收卷軸10和第二收卷軸11一端設有固定撥叉8和移動撥叉9，所述鐵芯為不銹鋼鋼管，端頭焊接有法蘭盤，當成品紙卷推至第一收卷軸10和第二收卷軸11的部位的時候，固定撥叉8卡住法蘭盤，移動撥叉9將成品紙卷推出。

當移動撥叉9將成品紙卷推出的時候氣缸19推動定板25，與定板25相連接的氣缸支撐滑塊16在氣缸19的推力下在軸承13的作用下，沿著滑槽18運動，鐵芯爪5到達鐵芯上方的時候，雙桿氣缸6推動鐵芯爪5下移，當鐵芯爪5到達鐵芯所處位置的時候，第一爪23和第二爪24在在電氣控制的作用下平行夾緊鐵芯，將鐵芯由第一收卷軸10和第二收卷軸11的部位，送回第一復卷軸3和第二復卷軸4的部位。
