本實用新型屬于起重機設備技術領域，具體是涉及一種火車廂頂蓋吊具。

背景技術：

火車廂頂蓋的安裝要求迅速、便捷、準確，但是現有技術中，一般都是采用人工搬運的方式進行移動，速度慢，而且安裝過程要求的精確對位也很難做到，對于比較重的頂蓋部件則需要多人一起才能移動，并且要求安裝人員很好的配合，效率極低，由于當今時代人力資源越來越緊缺，所以需要對這種工作方式進行改進，從而達到提高工作效率，現有的生產過程雖然也有采用機械傳送，但一般是使用吊裝設備，雖然能夠節省人力，但是使用起來仍然不方便，對位不精確，效率不高，所以需要對現有技術進行改進，以提高生產效率。

技術實現要素：

本實用新型主要是解決上述現有技術所存在的技術問題，提供一種火車廂頂蓋吊具。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：一種火車廂頂蓋吊具，包括吊架，吊架由若干豎梁和兩根橫梁組成，所述吊架上設有液壓泵，所述液壓泵通過液壓管路與液壓缸連接，所述液壓缸設置在吊具上，所述吊具通過鉸接設置在吊具安裝梁上，吊具安裝梁與吊架連接，所述吊架上還設有若干定滑輪，定滑輪用于吊起吊架，所述吊具上設有吊臂，所述吊臂內側設有起吊支板，所述兩橫梁之間設有兩個緩沖定位保護桿，緩沖定位保護桿對稱分布在橫梁兩側，所述緩沖定位保護桿上設有傳感器。

實用新型具有的有益效果：通過液壓泵控制液壓缸的動作，液壓缸的動作促使吊具發生擺幅，吊臂內側的起吊支板托住火車廂頂蓋，然后鎖死液壓缸，再由吊車經定滑輪吊起整個吊架，即可成功吊起火車廂頂蓋。同時緩沖定位保護桿上設有傳感器，保證在運行過程中不會因為誤操作而張開吊具造成操作事故。與傳統人工操作相比，具有適用面廣、操作方便、提供工效的效果。因此本實用新型具有結構簡單、設計合理等特點。

附圖說明

圖1是本實用新型的一種結構示意圖；

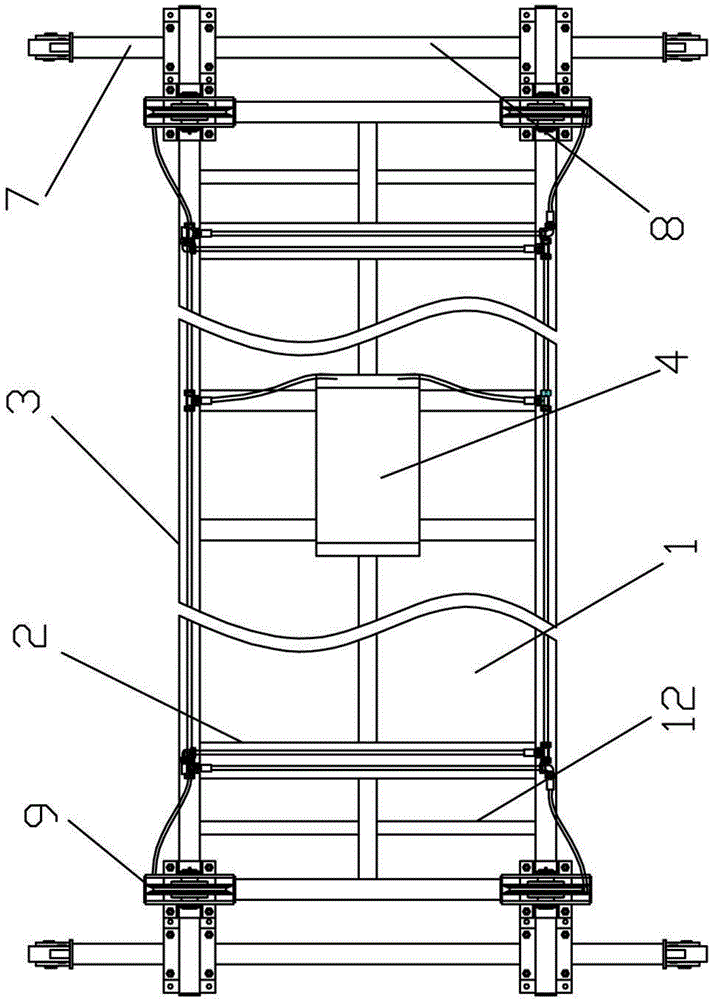

圖2是本實用新型的一種俯視示意圖；

圖3是本實用新型的一種左視示意圖；

圖4是本實用新型的一種工作狀態圖。

圖中：1、吊架；2、豎梁；3、橫梁；4、液壓泵；5、液壓管路；6、液壓缸；7、吊具；8、吊具安裝梁；9、定滑輪；10、吊臂；11、起吊支板；12、緩沖定位保護桿；13、傳感器；14、火車廂頂蓋。

具體實施方式

下面通過實施例，并結合附圖，對本實用新型的技術方案作進一步具體的說明。

實施例：一種火車廂頂蓋吊具，如圖1-4所示，包括吊架，吊架由若干豎梁和兩根橫梁組成，所述吊架上設有液壓泵，所述液壓泵通過液壓管路與液壓缸連接，所述液壓缸設置在吊具上，所述吊具通過鉸接設置在吊具安裝梁上，吊具安裝梁與吊架連接，所述吊架上還設有若干定滑輪，定滑輪用于吊起吊架，所述吊具上設有吊臂，所述吊臂內側設有起吊支板，所述兩橫梁之間設有兩個緩沖定位保護桿，緩沖定位保護桿對稱分布在橫梁兩側，所述緩沖定位保護桿上設有傳感器。

通過液壓泵控制液壓缸的動作，液壓缸的動作促使吊具發生擺幅，吊臂內側的起吊支板托住火車廂頂蓋，然后鎖死液壓缸，再由吊車經定滑輪吊起整個吊架，即可成功吊起火車廂頂蓋。同時緩沖定位保護桿上設有傳感器，保證在運行過程中不會因為誤操作而張開吊具造成操作事故。與傳統人工操作相比，具有適用面廣、操作方便、提供工效的效果。

最后，應當指出，以上實施例僅是本實用新型較有代表性的例子。顯然，本實用新型不限于上述實施例，還可以有許多變形。凡是依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均應認為屬于本實用新型的保護范圍。
