本實用新型涉及傳動技術領域，尤其涉及一種傳輸帶和傳輸裝置。

背景技術：

傳輸帶在傳動輪轉動的帶動下進行物料的運輸，它已成為物料搬運系統機械化和自動化重要的組成部分。

目前，某些物料的表面質量要求很高，例如玻璃基板，在傳輸帶運輸這些物料時，發明人發現現有技術中至少存在如下問題：物料放置在傳輸帶的帶體表面上時，物料表面上的粉塵等會粘在傳輸帶的帶體表面上，在傳輸帶運輸物料的過程中產生振動，則粉塵會摩擦物料的表面，使物料表面產生劃傷、污漬等缺陷。

技術實現要素：

有鑒于此，本實用新型提供一種傳輸帶和傳輸裝置，在運輸物料過程中，減小對物料表面造成劃傷、污漬等缺陷，提高物料表面的質量。

為達到上述目的，本實用新型主要提供如下技術方案：

一方面，本實用新型提供一種傳輸帶，包括：

帶體以及凸出設置于所述帶體的表面上的彈性部件；

所述彈性部件的一端連接于所述帶體，所述彈性部件的另一端具有多個凸起結構，每個所述凸起結構之間具有縫隙。

具體地，所述彈性部件由多根刷絲構成。

具體地，所述彈性部件為海綿。

具體地，所述刷絲的材質為合成纖維。

具體地，所述彈性部件包括多組絲束，每組所述絲束由多根所述刷絲組成，其中，每組所述絲束之間的距離大于每組所述絲束中每根所述刷絲之間的距離。

具體地，所述刷絲的直徑為0.2mm，多根所述刷絲組成的所述絲束的形狀為圓柱形，所述絲束的直徑為3mm。

具體地，所述帶體的材質為聚醚醚酮或聚四氟乙烯。

具體地，所述帶體的表面上設置有多個連接孔，每組所述絲束插接于每個所述連接孔內。

具體地，所述刷絲通過粘合劑粘接于所述帶體。

另一方面，本實用新型提供一種傳輸裝置，包括：

上述的傳輸帶。

本實用新型提供的一種傳輸帶和傳輸裝置，傳輸帶的帶體的表面上設置有彈性部件，當傳輸帶傳輸物料時，物料的表面與彈性部件的凸起結構接觸，每個凸起結構之間有縫隙，當傳輸帶在傳輸過程中產生振動時，具有彈性的凸起結構能夠?qū)ξ锪袭a(chǎn)生減振作用，使物料能夠較平穩地被輸送，從而減小物料表面上的粉塵對物料的摩擦，以減小粉塵對物料表面產生的劃傷、污染等，若凸起結構與物料的表面產生動摩擦?xí)r，具有彈性的凸起結構能夠?qū)⑽锪媳砻嫔系姆蹓m掃至凸起結構之間的縫隙處，以減小粉塵對物料表面的摩擦，且相比現有技術中物料接觸于傳輸帶的帶體表面，本實用新型實施例中物料接觸于多個存在縫隙的凸起結構，物料表面的接觸面積減小，使得物料表面上的粉塵由于摩擦物料表面而對物料表面造成的劃傷、污漬等缺陷減少，從而提高物料表面的質量。

附圖說明

圖1為本實用新型實施例提供的一種傳輸帶的結構示意圖；

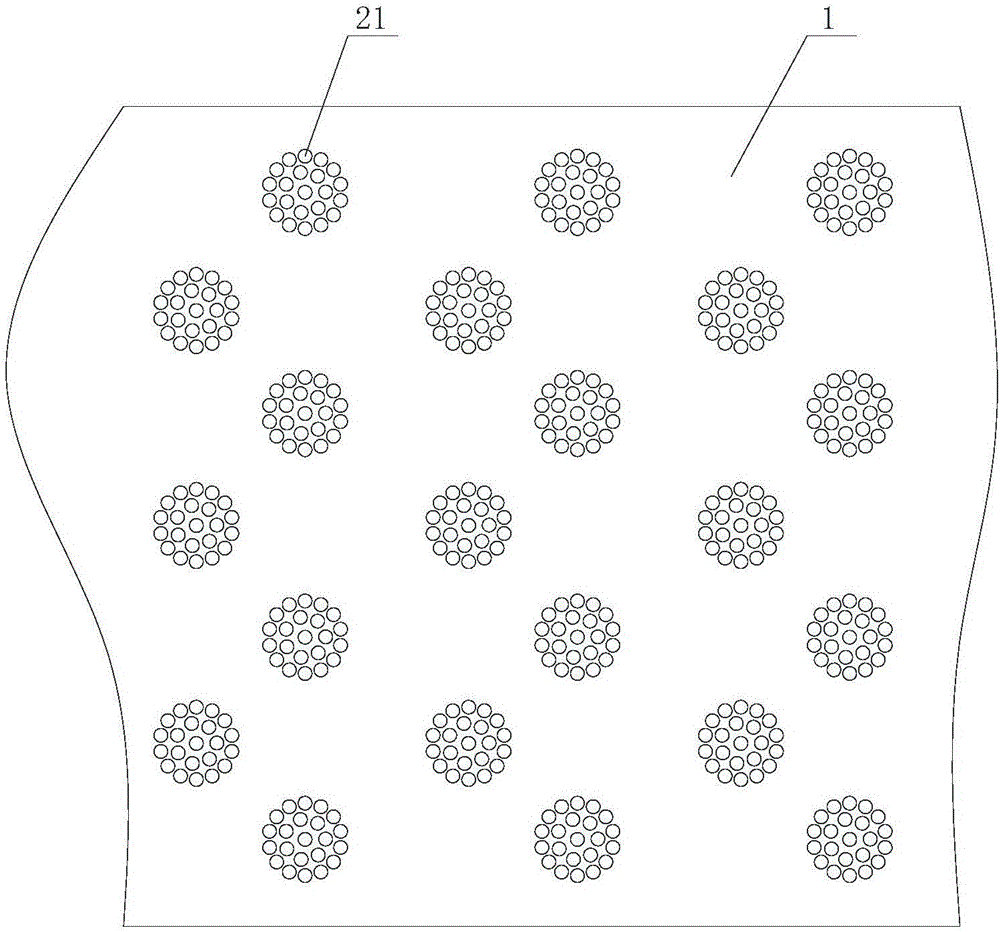

圖2為本實用新型實施例提供的一種傳輸帶的俯視圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有付出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1所示，本實用新型實施例提供一種傳輸帶，包括：帶體1以及凸出設置于帶體1的表面上的彈性部件2；彈性部件2的一端連接于帶體1，彈性部件2的另一端具有多個凸起結構，每個凸起結構之間具有縫隙。

當傳輸帶傳輸物料時，物料放置在彈性部件2的凸起結構上，物料的表面會與凸起結構接觸，傳輸帶運輸過程中會產生振動，彈性部件2會對物料起到減振作用，使物料在傳輸過程中較平穩，這樣可減小物料表面上的粉塵等物質對物料表面的動摩擦，從而減小粉塵等物質對物料的表面的劃傷以及對物料的表面造成的污染等，并且由于多個凸起結構之間有縫隙，因此物料的表面與彈性部件2之間未全部接觸，減小了接觸的面積，以減小物料的表面受損的機率，且若彈性部件2的凸起結構與物料的表面產生動摩擦?xí)r，凸起結構能夠?qū)⑽锪媳砻嫔系姆蹓m掃至凸起結構之間的縫隙處，以減小粉塵對物料的表面的劃傷及污染。

以傳輸帶輸送玻璃基板為例，玻璃基板放置在彈性部件2上與凸起結構接觸，在輸送過程中傳輸帶產生振動，彈性部件2依靠彈性形變減小玻璃基板的振動，使得玻璃基板能夠較平穩地被輸送，玻璃基板的表面與彈性部件2的凸起結構接觸，每個凸起結構之間有縫隙，當由于傳輸帶的振動使玻璃基板與凸起結構之間產生動摩擦?xí)r，具有彈性的凸起結構能夠?qū)⒉ＡЩ灞砻嫔系牟ＡХ蹓m掃至凸起結構之間的縫隙處，且彈性的凸起結構能夠減小玻璃基板的振動，從而使玻璃基板與彈性部件2的凸起結構之間不易產生動摩擦，減小玻璃基板上的玻璃粉塵對玻璃基板的劃傷、污染等。

本實用新型實施例提供的一種傳輸帶，其帶體的表面上設置有彈性部件，當傳輸帶傳輸物料時，物料的表面與彈性部件的凸起結構接觸，每個凸起結構之間有縫隙，當傳輸帶在傳輸過程中產生振動時，具有彈性的凸起結構能夠?qū)ξ锪袭a(chǎn)生減振作用，使物料能夠較平穩地被輸送，從而減小物料表面上的粉塵對物料的摩擦，以減小粉塵對物料表面產生的劃傷、污染等，若凸起結構與物料的表面產生動摩擦?xí)r，具有彈性的凸起結構能夠?qū)⑽锪媳砻嫔系姆蹓m掃至凸起結構之間的縫隙處，以減小粉塵對物料表面的摩擦，且相比現有技術中物料接觸于傳輸帶的帶體的表面，本實用新型實施例中物料接觸于多個存在縫隙的凸起結構，物料表面的接觸面積減小，使得物料表面上的粉塵由于摩擦物料表面而對物料表面造成的劃傷、污漬等缺陷減少，從而提高物料表面的質量。

彈性部件2可采用下述兩種方式設計：

具體地，彈性部件2由多根刷絲構成。其中，可采用毛刷上的刷絲構成彈性部件，刷絲的直徑較小，當刷絲與物料的表面接觸時，接觸面積較小，則在傳輸帶運輸物料的過程中產生振動時，物料表面上的粉塵不易摩擦物料的表面，且刷絲會清掃物料表面上的粉塵，進而減小粉塵對物料表面產生的劃傷、污染等。

或者，具體地，彈性部件為海綿。其中，海綿是一種多孔材料，一般用于清潔物品，常用的海綿由木纖維素纖維或發泡塑料聚合物制成，大多是聚氨酯材料；海綿上的氣孔相當于彈性部件的凸起結構之間的縫隙，海綿的彈性性能好，因此物料放置在海綿上能夠較平穩地被傳輸，且海綿較柔軟，因此物料表面上的粉塵不易摩擦物料的表面，減小了粉塵對物料表面造成的劃傷、污染等。

下面主要以彈性部件2由多根刷絲構成來具體說明。

具體地，刷絲的材質為合成纖維。刷絲的材料一般包括天然毛料和合成纖維，其中，天然毛料如豬鬃、羊毛、馬毛、白棕等均直接采自于動物或植物，合成纖維如尼龍、PP(polypropylene，聚丙烯)，PBT(polybutylene terephthalate，聚對苯二甲酸丁二醇酯)，PET(polyethylene terephthalate，聚對苯二甲酸乙二酯)，PVC(polyvinyl chlorid，聚氯乙烯)等為人工合成的材料，合成纖維相比天然毛料具有生產成本低、質量穩定、長度不限等特點，被廣泛應用。

具體地，參見圖2，彈性部件2包括多組絲束，每組絲束由多根刷絲21組成，其中，每組絲束之間的距離大于每組絲束中每根刷絲21之間的距離。刷絲21設置在帶體1上，被分成多組，每組為由多根刷絲21組成的絲束，多組絲束支撐著物料，能夠使物料被穩固地支撐起來。

具體地，參見圖2，刷絲21的直徑為0.2mm，多根刷絲21組成的絲束的形狀為圓柱形，絲束的直徑為3mm。當傳輸帶傳輸玻璃基板時，刷絲21以及刷絲21組成的絲束按照上述設計尺寸較為適宜。

具體地，如圖1和圖2所示，帶體1的材質為聚醚醚酮(polyetheretherketone，PEEK)或聚四氟乙烯(polytetrafluoroetylene，PTFE)。其中，PEEK材料具有機械強度高、耐沖擊、耐磨、耐疲勞、耐酸堿腐蝕、絕緣穩定性等特點，采用PEEK材料制成的帶體能夠保持較高的潔凈度；聚四氟乙烯別名又稱鐵氟龍，具有耐磨性、耐腐蝕性、不粘性等特點，采用聚四氟乙烯材料制成的帶體不易粘附任何物質，且具有良好的機械特性。

具體地，如圖1和圖2所示，帶體1的表面上設置有多個連接孔(圖中未示出)，每組絲束插接于每個連接孔內。在帶體1的表面上設置連接孔，絲束通過插接于連接孔進而固定連接在帶體1上，使得絲束與帶體1連接穩固。

具體地，如圖1和圖2所示，刷絲21通過粘合劑粘接于所述帶體1。刷絲21與帶體1之間通過粘合劑粘在一起，使得刷絲21與帶體1之間連接穩固，且實施方式簡單方便。

本實用新型實施例提供一種傳輸裝置，包括：上述的傳輸帶。

傳輸帶的結構以及原理與上述實施例相同，在此不再贅述。通常傳輸裝置包括動力源、連接于動力源的傳動輪以及傳動連接于傳動輪的傳輸帶，動力源如電機帶動傳動輪轉動，傳動輪的轉動帶動傳輸帶運動，以使傳輸帶能夠輸送物料。

本實用新型實施例提供的一種傳輸裝置，包括傳輸帶，傳輸帶的帶體的表面上設置有彈性部件，當傳輸帶傳輸物料時，物料的表面與彈性部件的凸起結構接觸，每個凸起結構之間有縫隙，當傳輸帶在傳輸過程中產生振動時，具有彈性的凸起結構能夠?qū)ξ锪袭a(chǎn)生減振作用，使物料能夠較平穩地被輸送，從而減小物料表面上的粉塵對物料的摩擦，以減小粉塵對物料表面產生的劃傷、污染等，若凸起結構與物料的表面產生動摩擦?xí)r，具有彈性的凸起結構能夠?qū)⑽锪媳砻嫔系姆蹓m掃至凸起結構之間的縫隙處，以減小粉塵對物料表面的摩擦，且相比現有技術中物料接觸于傳輸帶的帶體表面，本實用新型實施例中物料接觸于多個存在縫隙的凸起結構，物料表面的接觸面積減小，使得物料表面上的粉塵由于摩擦物料表面而對物料表面造成的劃傷、污漬等缺陷減少，從而提高物料表面的質量。

以上所述，僅是本實用新型的較佳實施例而已，并非對本實用新型作任何形式上的限制，依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本實用新型技術方案的范圍內。
