本實用新型涉及卷煙包裝技術領域，尤其是一種用于煙包及條包的外包裝上手工包裹塑料薄膜的可移動式手工包煙熱封裝置。

背景技術：

近年來，為滿足消費者的需求，各卷煙廠正在加大投入生產異于常規煙(煙支長度為84mm，圓周7.7mm為常規煙)的長短不一，圓周不一的異型煙。異型煙中有一部分可以通過把原有常規煙的生產設備進行改造后，在改造后的設備上進行生產包裝。但是，還有相當一部分異形煙由于煙支和包裝盒體異常特別，無法通過改造原有設備來進行生產包裝，只能采用純手工加工的方式才能完成包煙生產工序。這就特別需要研制一種適用于手工包煙的輔助裝置。

技術實現要素：

本實用新型提出一種可移動式手工包煙熱封裝置，它通過加熱方式在小盒煙和條盒煙的外面包裹一層帶有拉線的塑料薄膜，其煙包表面平整美觀，可方便、快捷地完成手工包煙的生產工序。

本實用新型采用的技術方案是：一種可移動式手工包煙熱封裝置，包括烙鐵、電控箱和絕緣底板，其特征在于所述烙鐵和電控箱安裝在一塊可移動的絕緣底板上，所述烙鐵為帶有中心穿孔的長方體，烙鐵通過烙鐵支架豎直安裝在絕緣底板上，所述烙鐵內置加熱管，烙鐵與電控箱之間設有線槽。

所述電控箱內設溫控器采用智能型溫控器，通過熱電偶對烙鐵的溫度變化進行測定控制。

本實用新型的有益效果和特點是：

①可根據塑料薄膜的熱封特性隨時設定溫度，保證了烙鐵溫度的穩定性，通過加熱方式使透明塑料薄膜牢固的包裹在煙包及條包煙的表面，使煙包表面美觀平整、無褶皺，表面無破損。

②將烙鐵和電氣控制箱整體安裝在可移動的絕緣底板上，形成可移動的加熱裝置。由長方體的烙鐵體作為加熱和工作部位，所有手工包煙工序均可在烙鐵體上完成，該加熱裝置使用中可以放置在任意工作臺面上，絕緣性能好，安全可靠。

③電路控制部分采用智能型溫控器，通過熱電偶對烙鐵體的溫度變化進行測定控制，使其溫度誤差變動范圍保證在正負0.1度的范圍，操作人員就可快速高效的完成工作，同時保證產品質量符合工藝技術要求。

附圖說明

圖1是本實用新型實施例的結構示意圖；

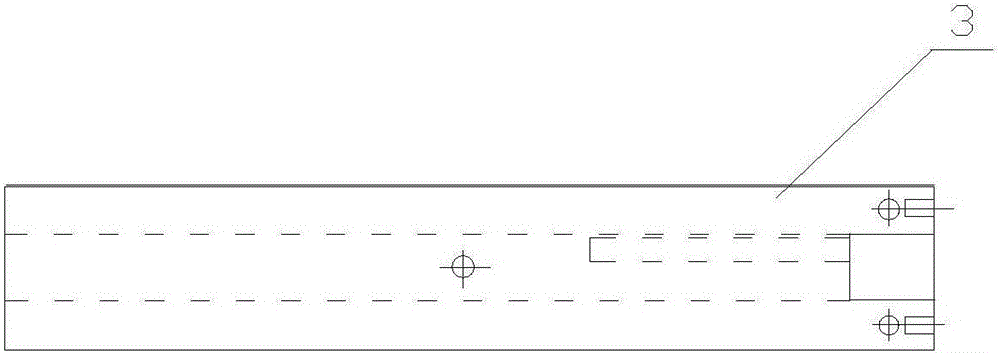

圖2是本實用新型的烙鐵主視圖；

圖3是圖2烙鐵的側面視圖；

圖4是烙鐵支架的結構示意圖；

圖5是電原理圖。

圖中標號分別表示：1-電控箱，2-警示圖標，3-烙鐵，4-絕緣底板，5-烙鐵支架，6-線槽，7-溫控器顯示面板。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步說明。

圖1所示為本實用新型的一個實施例，它主要包括烙鐵3、電控箱1和絕緣底板4組成，烙鐵3和電控箱1均安裝在一塊可移動的絕緣底板4上，形成一個整體。所述烙鐵3為帶有中心穿孔的長方體，根據不同煙包的形狀和包裝要求，烙鐵體還可制成其它不同的形狀。烙鐵3通過烙鐵支架5豎直安裝在絕緣底板4上，所述烙鐵3內置加熱管R，烙鐵3與電控箱1之間設有線槽6。絕緣底板4采用絕緣電木板制成。

電控箱1是電路控制部分的安裝箱體，溫控器B、固態繼電器G、空開QF等電器件集中安裝在電控箱內。電控箱1的前面設有溫控器顯示面板7和貼有警示圖標2，提醒操作者注意安全。電控箱采用不銹鋼材料，箱門與箱體的一端用活頁連接，另一端用鎖扣連接。電控箱1內設溫控器B采用智能型溫控器，通過熱電偶T對烙鐵3的溫度變化進行測定控制。

圖2、圖3示出本實施例的烙鐵結構。烙鐵3采用銅材料加工制成，銳邊倒鈍，其工作面粗糙度Ra應達到1.2。

圖4示出烙鐵支架5的結構。烙鐵支架5是把烙鐵3固定在絕緣底板4上的支架，它采用45#鋼材料制成，銳邊倒鈍。

圖5是本實用新型的電原理圖，圖中：QS－總電源開關，QF－空開，B－溫控器，G－固態繼電器，T－熱電偶，R－加熱管。其中溫控器B采用智能型溫控器，當熱電偶T測定烙鐵溫度低于設定溫度時，溫控器B輸出信號控制固態繼電器G導通，加熱管R通電后加熱，達到設定溫度后斷電，使烙鐵3的溫度穩定在設定溫度，誤差在正負0.1度左右。溫控器B同時可以設定低溫和高溫報警，低于或高于設定溫度，溫控器B會報警提示操作人員注意溫度變化。
