本實用新型涉及室內種植器械的技術領域，尤其涉及一種室內種植系統用工作液桶。

背景技術：

隨著科技的進步，人們的生活方式也在不斷進步，從只求溫飽到享受美食、強調養生；科技進步雖然帶來醫療系統的日新月異，但是，市面上也同時出現了許多化學合成的食品、黑心商品以及農藥蔬果。當前工業化的發展，使得農田的周邊出現了許多工廠，由于環境管理的不完善，某些工廠直接排污導致空氣及土壤污染，因此，室外種植的蔬菜往往帶有重金屬或其他含有有毒的化學物質；另外，農民種植不夠科學，導致農藥噴灑過量，從而殘留到蔬菜中，這些蔬菜被人食用后會留存于身體內難以排出，從而影響人的健康。

綠色、健康、環保成為當今農業生產的發展方向；現今出現了許多大棚及室內種植，比如室內種植系統。室內種植系統對各個生產環節(例如，澆水、施肥、光照等環節)進行分工，并且實時觀察確保生產環境符合植物的生長需要，該系統生產出來的蔬菜受外界環境污染程度少，利于人的健康。

現有室內種植系統中，其工作液桶用來盛裝新的工作液和回收來的工作液，工作液與營養液按照一定比例混合后輸出給培育中的植物利用。現有的工作液桶通常直接在其桶體上開孔以作為進、出液口，然而，一旦該開孔受損，很容易連帶損傷該開孔邊緣的桶體，不僅修復麻煩，而且耗費成本。

技術實現要素：

本實用新型的目的在于提供一種室內種植系統用工作液桶，旨在解決現有技術中，現有室內種植系統的工作液桶直接在其桶體上開孔容易出現因開孔受損而連帶損傷其邊緣桶體的問題。

本實用新型實施例提供了一種室內種植系統用工作液桶，用于盛裝室內種植的工作液，所述室內種植系統用工作液桶包括頂端具有桶口的桶體，以及可拆卸封蓋于所述桶口上的桶蓋；所述桶體上具有進液凸臺和出液凸臺，所述進液凸臺和所述出液凸臺上分別設置有連通所述桶體的進液口和出液口。

進一步地，所述進液凸臺和所述出液凸臺的外輪廓均呈方塊狀，所述進液口開設于所述進液凸臺的外側端面上，所述出液口開設于所述出液凸臺的外側端面上。

進一步地，所述進液口和所述出液口上均設置有用于連接管件的連接組件。

進一步地，所述桶體的頂端凸設有桶頸，所述桶口位于所述桶頸的頂部；所述桶蓋封蓋于所述桶口上并與所述桶頸螺紋連接。

進一步地，所述桶頸的外周壁上設置有外螺紋，所述桶蓋上設置有內螺紋，所述桶蓋與所述桶頸通過所述內螺紋與所述外螺紋配合形成螺紋連接。

進一步地，所述桶蓋包括主蓋體，以及環設于所述主蓋體周緣的蓋瓣。

優選地，所述桶體呈中空圓柱狀。

基于上述技術方案，與現有技術相比，本實用新型實施例提出的室內種植系統用工作液桶，通過在桶體上設置進液凸臺和出液凸臺，并在進液凸臺和出液凸臺上分別開設進液口和出液口，避免了直接在桶體上開孔，從而避免了直接在桶體上開孔導致因開孔受損而連帶損傷其邊緣桶體的問題，保證了桶體的穩定性，節約了使用成本。

附圖說明

圖1為本實用新型實施例提出的室內種植系統用工作液桶的分解示意圖；

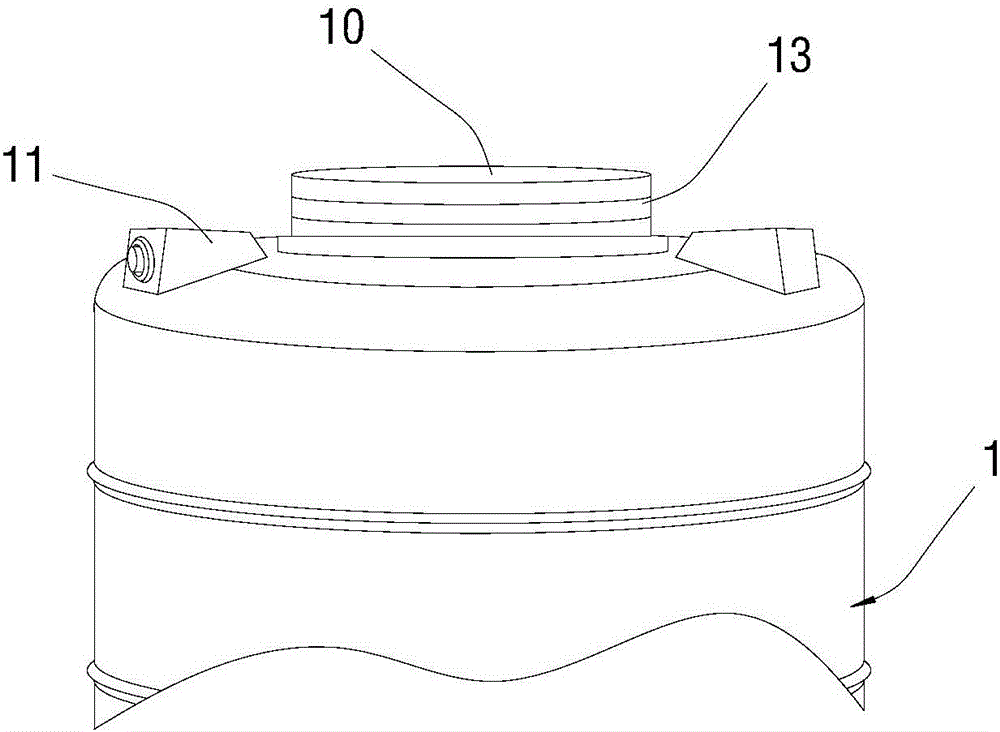

圖2為本實用新型實施例中的室內種植系統用工作液桶局部示意圖之一；

圖3為本實用新型實施例中的室內種植系統用工作液桶局部示意圖之二；

圖4為本實用新型實施例中的桶蓋的結構示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

需要說明的是，當元件被稱為“固定于”或“設置于”另一個元件，它可以直接在另一個元件上或可能同時存在居中元件。當一個元件被稱為是“連接于”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。

另外，還需要說明的是，本實用新型實施例中的左、右、上、下等方位用語，僅是互為相對概念或是以產品的正常使用狀態為參考的，而不應該認為是具有限制性的。以下結合具體實施例對本實用新型的實現進行詳細的描述。

如圖1至圖4所示，本實用新型實施例提出的室內種植系統用工作液桶，該工作液桶用于盛裝室內種植系統中新的工作液以及回收來的工作液。具體地，該室內種植系統用工作液桶可包括桶體1和桶蓋2，其中，桶體1的頂端具有連通其內外的桶口10，桶蓋2可拆卸封蓋于該桶口10上。值得注意的是，桶體1的頂端具有與其一體化成型的進液凸臺11和出液凸臺12，此處，進液凸臺11上開設有連通桶體1內外的進液口110，同時，出液凸臺12上開設有連通桶體1內外的出液口120。如上所述，本實用新型實施例提出的室內種植系統用工作液桶，其通過在桶體1上設置進液凸臺11和出液凸臺12，并在進液凸臺11和出液凸臺12上分別開設進液口110和出液口120，避免了直接在桶體1上開孔，從而避免了直接在桶體1上開孔導致因開孔受損而連帶損傷其邊緣桶體的問題，保證了桶體1的穩定性，節約了室內種植系統的使用成本。

進一步地，在本實用新型的實施例中，上述進液凸臺11和出液凸臺12的外輪廓均呈方塊狀，此處，上述進液口110開設在進液凸臺11的外側端面上，出液口120開設在出液凸臺12的外側端面上，這里，通過將進液口110和出液口120分別開設在進液凸臺11和出液凸臺12的外側端面上，使得外接管件更加方便。當然，根據實際情況和具體需求，在本實用新型的其他實施例中，進液口110和出液口120還可分別開設在進液凸臺11和出液凸臺12的其他位置，另外，上述進液凸臺11和出液凸臺12還可為其他形狀，此處不作唯一限定。

進一步地，在本實用新型的實施例中，上述進液口110和上述出液口120上均設置有連接組件3，此處，該連接組件3用于連接管件(附圖中未畫出)。此處，通過設置連接組件3，使得管件與進液口110和出液口120的連接安全可靠且快速。當然，根據實際情況和具體需求，在本實用新型的其他實施例中，管件還可通過其他方式與進液口110和出液口120連接，此處不作唯一限定。

進一步地，在本實用新型的實施例中，上述桶體1的頂端凸設有桶頸13，該桶頸13位于桶體1的頂端的中心位置，這里，上述桶口10開設于該桶頸13的頂部。另外，上述桶蓋2封蓋于該桶口10上并與桶頸13螺紋連接。當工作人員需要清洗桶體1內部時，可以打開桶蓋2，然后對桶體1內部進行清洗。當然，根據實際情況和具體需求，在本實用新型的其他實施例中，上述桶蓋2與桶頸13還可通過其他方式可拆卸固定連接，比如卡接等，此處不作唯一限定。

進一步地，在本實用新型的實施例中，上述桶頸13的外周壁上設置有外螺紋，對應地，上述桶蓋2上設置有適配于桶頸13外螺紋的內螺紋。裝配時，桶蓋2與桶頸13通過內螺紋與外螺紋配合形成螺紋連接固定。如上所述。通過設置螺紋連接，其連接可靠，拆卸方便。當然，根據實際情況和具體需求，在本實用新型的其他實施例中，內螺紋與外螺紋也可反向設置，比如桶頸13的內壁上設置內螺紋，桶蓋2設置下沿，并在該下沿的外壁上設置外螺紋，再通過內外螺紋配合連接，此處不作唯一限定。

進一步地，在本實用新型的實施例中，上述桶蓋2可包括主蓋體21以及蓋瓣22，蓋瓣22環設于該主蓋體21的周緣，此處，工作人員可通過雙手旋動蓋瓣22以開啟整個桶蓋2，通過設置蓋瓣22，使得桶蓋2的開啟和關閉快速方便且省力。當然，根據實際情況和具體需求，在本實用新型的其他實施例中，上述桶蓋2還可為其他的結構形式，此處不作唯一限定。

進一步地，在本實用新型的實施例中，上述桶體1優選呈中空圓柱狀。當然，根據實際情況和具體需求，在本實用新型的其他實施例中，上述桶體1還可為其他形狀，比如中空方柱形等等，此處不作唯一限定。

以上所述實施例，僅為本實用新型具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，可輕易想到各種等效的修改、替換和改進等等，這些修改、替換和改進都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應以權利要求的保護范圍為準。
