本實用新型涉及熱軋板坯運輸臺車在擺放板坯過程中的緩沖裝置，尤其是指一種熱軋板坯臺車緩沖平臺裝置。

背景技術：

熱軋板坯運輸臺車(簡稱“熱軋板坯臺車”)用于將熱軋板坯庫內各跨內板坯輸送到板坯提升機處上料。在生產現場，將板坯吊運到該熱軋板坯臺車的過程中經常會出現下列現象：

被吊運的板坯總量較大，形狀相對規整，但受到行車定位及夾鉗定位等多種因素的影響，導致在板坯放置過程中發生板坯傾斜及吊運中心偏差，從而造成熱軋板坯臺車左右受力不均勻，導致在吊運擺放過程中對于熱軋板坯臺車存在較大的沖擊等現象，使該熱軋板坯臺車使用過程中較易損壞，從而影響了熱軋板坯臺車的使用壽命。

為克服該缺陷，已出現在熱軋板坯臺車上安裝緩沖器的技術，但現有的熱軋板坯臺車的緩沖器都是裝在輪子上的避震器件，這樣的緩沖器當臺車左右受力不均時仍會造成臺車平臺左右傾斜搖晃，臺車板坯容易傾覆。為防止傾覆所以會限制運輸板坯的高度以減小緩沖的幅度。

技術實現要素：

本實用新型的目的是為了解決現有技術存在的問題，提供一種熱軋板坯臺車緩沖平臺裝置，使在吊運擺放熱軋板坯過程中，減少對熱軋板坯臺車的沖擊，以提高熱軋板坯臺車的使用壽命。

本實用新型的目的是通過以下技術方案實現的：

一種熱軋板坯臺車緩沖平臺裝置，所述熱軋板坯臺車包含車架以及驅動車架的驅動裝置，其中：

所述緩沖平臺裝置由數個緩沖器以相同間隔固定在所述車架上組成；

每個緩沖器由兩個結構對稱的連桿機、彈簧以及上蓋板組成；所述彈簧處于兩個連桿機的中間位置，并兩個連桿機與彈簧以車架的長度方向排列；所述上蓋板設在兩個連桿機與彈簧的頂部；

所述彈簧的頂部固定于上蓋板底部的中間，彈簧的底部固定于所述車架上，數個彈簧頂部的數個上蓋板形成一個平臺，平臺上置放被輸送的熱軋板坯；

所述連桿機包含：第一連桿，其上下兩端垂直安裝，并分別通過各自的一根第一軸承軸固定一個滾輪，每個滾輪嵌入各自的一個滑槽內，上端滑槽與下端滑槽平行，其中上端滑槽固定在所述上蓋板底部的一側，下端滑槽固定在所述車架上；所述滑槽的長度方向與車架的長度方向垂直；第二連桿，其上下兩端垂直安裝并與第一連桿相鄰，其上下兩端分別通過各自的一根第二軸承軸固定到各自的一個軸承座上，其中上端軸承座固定在所述上蓋板底部的另一側，下端軸承座固定在所述車架上；所述第一連桿與第二連桿相互交叉，交叉部分采用心軸連接，使第一連桿與第二連桿組成一個交叉剪式連桿機。

所述第二連桿的每個軸承座里有兩個軸承，并由處于中間的第二軸承軸將軸承座與第二連桿穿在一起。

所述第一連桿與第二連桿均由2根節桿組成。

本實用新型的有益效果：

本實用新型的熱軋板坯臺車緩沖平臺裝置通過采用交叉的剪式連桿機構設計，使在吊運擺放板坯過程中，減少板坯對熱軋板坯臺車的沖擊，降低了板坯傾倒發生率，提高了板坯堆放的安全性，同時，當擺放的板坯出現中心偏移，使熱軋板坯臺車出現左右受力不均勻時，可以通過交叉的剪式連桿機構將力均勻分配在上蓋板兩端，減少了板坯對熱軋板坯臺車的沖擊力，保證板坯始終保持水平不傾斜，有效提高了熱軋板坯臺車的使用壽命。本裝置是一種可調旋轉緩沖器，其具有：緩沖行程較大，緩沖效果好；板坯重心偏移時，緩沖裝置本身不會傾斜，有效避免板坯滑落；以及結構簡單，加工方便，耐用等優點。

為進一步說明本實用新型的上述目的、結構特點和效果，以下將結合附圖對本實用新型進行詳細說明。

附圖說明

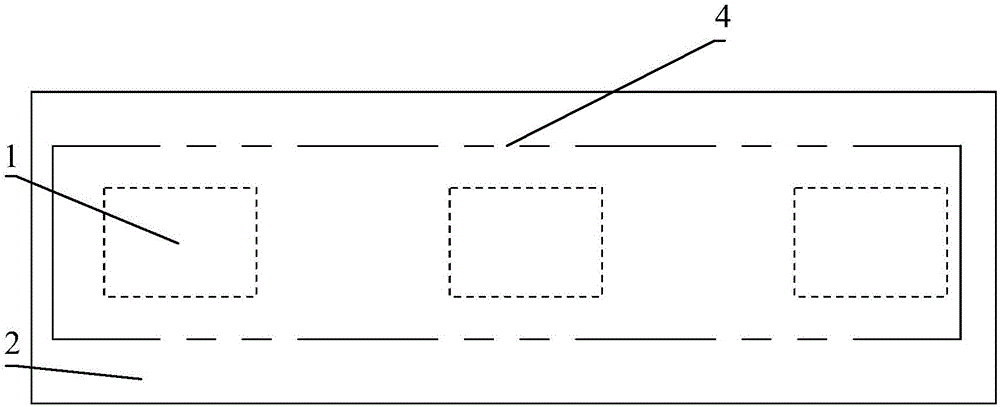

圖1a為安裝有本實用新型熱軋板坯臺車緩沖平臺裝置的熱軋板坯臺車的示意圖；圖1b為圖1a的俯視示意圖；

圖2為本實用新型熱軋板坯臺車緩沖平臺裝置中每個緩沖器的結構示意圖；

圖3為圖2的側視示意圖。

具體實施方式

下面結合實施例的附圖對本實用新型的具體實施方式進行詳細說明。

參見圖1a-圖1b，熱軋板坯臺車包含車架2以及驅動車架2的驅動裝置3，本實用新型的熱軋板坯臺車緩沖平臺裝置由數個緩沖器1以相同間隔固定在熱軋板坯臺車的車架2上組成，所述熱軋板坯臺車緩沖平臺裝置上面擺放熱軋板坯4。

參見圖2及圖3，每個緩沖器1由兩個結構對稱的連桿機100、彈簧14以及上蓋板5組成；其中，所述彈簧14處于兩個連桿機100的中間位置，并兩個連桿機100與彈簧14以車架2的長度方向排列；所述上蓋板5設在兩個連桿機與彈簧的頂部。

所述彈簧14的頂部固定于上蓋板5底部的中間，彈簧14的底部固定于車架2上。數個彈簧14頂部的數個上蓋板5形成一個平臺，該平臺上置放被輸送的熱軋板坯4。

所述連桿機100包含：

第一連桿10，其上下兩端垂直安裝，并分別通過各自的一根第一軸承軸81固定一個滾輪9，并每個滾輪9嵌入各自的一個滑槽6內，上端滑槽與下端滑槽平行，其中上端滑槽固定在所述上蓋板5底部的一側，下端滑槽固定在所述車架2上；所述滑槽的長度方向與車架2的長度方向垂直。

第二連桿12，其上下兩端垂直安裝并與第一連桿10相鄰，其上下兩端分別通過各自的一根第二軸承軸82固定到各自的一個軸承座11上，其中上端軸承座固定在所述上蓋板5底部的另一側，下端軸承座固定在所述車架2上；每一個軸承座11里有兩個軸承13，并由處于中間的第二軸承軸82將軸承座11與第二連桿12穿在一起。

第一連桿10與第二連桿12均由2根節桿組成。

所述第一連桿10與第二連桿12相互交叉，交叉部分采用心軸7連接，使第一連桿10與第二連桿12組成一個交叉剪式連桿機。

本實用新型熱軋板坯臺車緩沖平臺裝置的工作原理：

當上蓋板5受熱軋板坯4重力下壓時，通過彈簧14支撐熱軋板坯4的重量。當熱軋板坯4中心偏移，熱軋板坯臺車左右受力不均勻時，熱軋板坯4重力通過緩沖器1均勻分配在上蓋板5兩端，保證熱軋板坯始終保持水平不傾斜。

彈簧14按照載重大小選配其規格。

滑槽6的長度需要確保緩沖裝置在最高位置或最低位置時，滾輪9都處在滑槽內。

本實用新型技術通過在萬向聯軸器前后各設置一個抱閘制動，以降低在制動過程中的制動力，同時通過錯位抱閘制動的設計，有效的降低了制動過程中的沖擊慣性，從而提高制動過程的穩定性。

本技術方案的一種熱軋板坯臺車緩沖平臺裝置，有效的降低了板坯堆放時對臺車以及軌道的沖擊力，并且通過交叉的剪式連桿設計，提高板坯堆放的安全性，降低板坯傾倒發生率，對現狀進行改進。

本技術領域中的普通技術人員應當認識到，以上的實施例僅是用來說明本實用新型的目的，而并非用作對本實用新型的限定，只要在本實用新型的實質范圍內，對以上所述實施例的變化、變型都將落在本實用新型的權利要求的范圍內。
