本實用新型涉及一種新型農機牽引刮板裝置。

背景技術：
：

水田在進行灌水前需要進行趟平，現在的方法是用人工進行平整，雖然能夠平整，但是平整度不高，灌水之后還會出現高低不平的位置，效果不好。

技術實現要素：
：

本實用新型的目的是提供一種趟平速度快、面積大、平整度高，牽引方便、牢固的一種新型農機牽引刮板裝置。

上述的目的通過以下的技術方案實現：

一種新型農機牽引刮板裝置，其組成包括:刮板套，所述的刮板套的左側插入左刮板，所述的刮板套的右側插入右刮板，所述的左刮板開有一組左通孔，所述的左通孔連接左磁套，所述的右刮板開有一組右通孔，所述的右通孔連接右磁套，所述的刮板套開有左插孔和右插孔，所述的左插孔連接左對接磁套，所述的右插孔連接右對接磁套，所述的左磁套與所述的左對接磁套對接重合插入左鐵桿，所述的左鐵桿連接左擋片，所述的左擋片擋在所述的左插孔的一端，所述的右磁套與所述的右對接磁套對接重合插入右鐵桿，所述的右鐵桿連接右擋片，所述的右擋片擋在所述的右插孔的一端，所述的左刮板開有左螺紋固定孔，所述的右刮板開有右螺紋固定孔。

所述的一種新型農機牽引刮板裝置，所述的左刮板的左側端部具有左斜面，所述的右刮板的右側端部具有右斜面，所述的左斜面貼合左拉板，所述的左拉板開有左通螺紋孔，所述的左通螺紋孔與所述的左螺紋固定孔重合連接螺釘固定，所述的右斜面貼合右拉板，所述的右拉板開有右通螺紋孔，所述的右通螺紋孔與所述的右螺紋固定孔重合連接螺釘固定。

所述的一種新型農機牽引刮板裝置，所述的左拉板通過螺釘連接左配合插板，所述的右拉板通過螺釘連接右配合插板，所述的左配合插板插入配合插套的左側，所述的右配合插板插入配合插套的右側，所述的左配合插板開有一組雙插孔，所述的右配合插板開有一組雙插孔，所述的配合插套的左側和右側均開有對接固定雙插孔，所述的雙插孔與所述的對接固定雙插孔重合插入U形插件固定，所述的配合插套連接外連接套繩。

所述的一種新型農機牽引刮板裝置，所述的U形插件的兩側的開口端均具有螺紋段，所述的螺紋段連接螺母鎖緊固定。

有益效果：

1.本實用新型的刮板套、左刮板、右刮板之間的距離能夠根據需要進行調整，能夠刮平寬度不同的水田，使用方便靈活。

本實用新型的左配合插板、配合插套、右配合插板之間的距離能夠根據刮板套、左刮板、右刮板之間調整距離的需要進行調整，配合的準確，使用效果好。

本實用新型能夠根據需要進行現場組裝，組裝速度快，攜帶方便，使用效果好。

本實用新型的左磁套、左對接磁套、左鐵桿、右磁套、右對接磁套、右鐵桿配合使用，固定刮板套與左刮板之間的連接、刮板套與右刮板之間的連接時牢固、可靠。

本實用新型的U形插件能夠很好、很方便的固定左配合插板、配合插套、右配合插板之間的連接。

附圖說明：

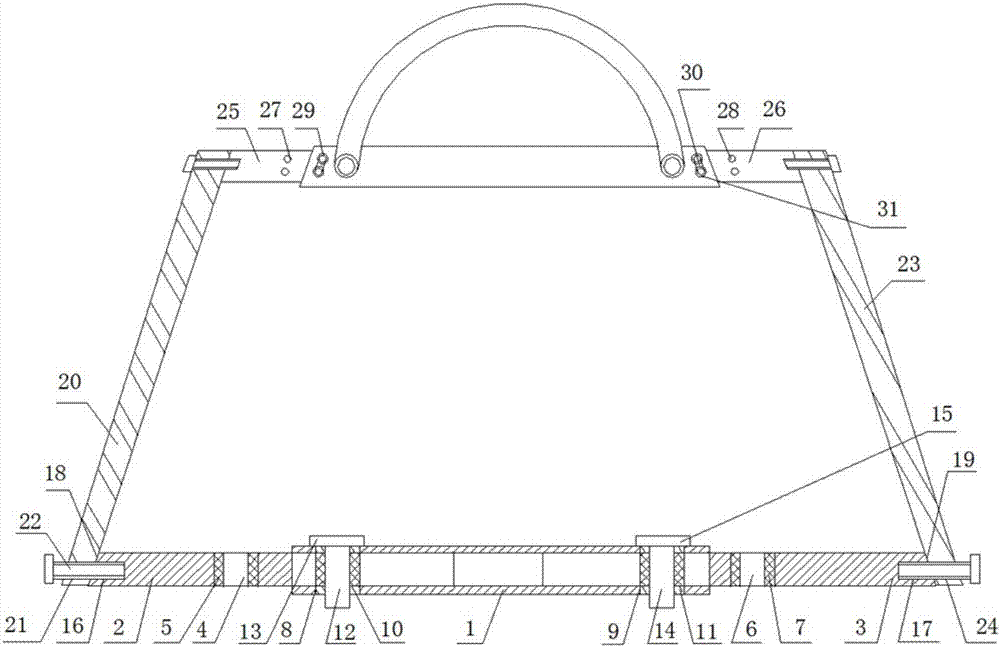

附圖1是本產品的結構示意圖。

具體實施方式：

下面將結合本實用新型的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述。

實施例1：

一種新型農機牽引刮板裝置，其組成包括:刮板套1，所述的刮板套的左側插入左刮板2，所述的刮板套的右側插入右刮板3，所述的左刮板開有一組左通孔4，所述的左通孔連接左磁套5，所述的右刮板開有一組右通孔6，所述的右通孔連接右磁套7，所述的刮板套開有左插孔8和右插孔9，所述的左插孔連接左對接磁套10，所述的右插孔連接右對接磁套11，所述的左磁套與所述的左對接磁套對接重合插入左鐵桿12，所述的左鐵桿連接左擋片13，所述的左擋片擋在所述的左插孔的一端，所述的右磁套與所述的右對接磁套對接重合插入右鐵桿14，所述的右鐵桿連接右擋片15，所述的右擋片擋在所述的右插孔的一端，所述的左刮板開有左螺紋固定孔16，所述的右刮板開有右螺紋固定孔17。

所述的左刮板的左側端部具有左斜面18，所述的右刮板的右側端部具有右斜面19，所述的左斜面貼合左拉板20，所述的左拉板開有左通螺紋孔21，所述的左通螺紋孔與所述的左螺紋固定孔重合連接螺釘22固定，所述的右斜面貼合右拉板23，所述的右拉板開有右通螺紋孔24，所述的右通螺紋孔與所述的右螺紋固定孔重合連接螺釘固定。

所述的左拉板通過螺釘連接左配合插板25，所述的右拉板通過螺釘連接右配合插板26，所述的左配合插板插入配合插套的左側，所述的右配合插板插入配合插套的右側，所述的左配合插板開有一組雙插孔27，所述的右配合插板開有一組雙插孔28，所述的配合插套的左側和右側均開有對接固定雙插孔29，所述的雙插孔與所述的對接固定雙插孔重合插入U形插件30固定，所述的配合插套連接外連接套繩31。外連接套繩掛在牲畜身上。

所述的U形插件的兩側的開口端均具有螺紋段，所述的螺紋段連接螺母32鎖緊固定。

工作原理：

根據需要刮平的水田的寬度調整好刮板套、左刮板、右刮板之間的距離和左配合插板、配合插套、右配合插板之間的距離并固定，然后將外連接套繩掛在牲畜身上進行刮平水田的作業。
