本實用新型屬于工業輸送混料領域，具體為一種用于長石礦混料配比的全自動運輸裝置。

背景技術：

長石，是地質專家對長石族礦物的總稱，是一種含鈣、鈉和鉀的礦物質，是地殼中最常見的礦物質同時也是火成巖的主要礦物成分。而長石粉，則是該種礦物的粉狀物，陶瓷、玻璃、搪瓷工業使用的長石粉一般都富含鉀或鈉，因此在彩色顯像管、液晶顯示屏、玻璃制造業中長石粉得到了廣泛的使用。

現有的長石粉配比輸送環節中，有一種工序是將幾種原料進行混合配比輸送，現有的技術是采用一些設備，使用時將長石粉事先配比后，一起投入到一個艙體內，進而對其攪拌混合，然而，對于顯像管、液晶顯示屏、玻璃等不同的產品制造，其混合比例也是不同的，現有設備的局限性只能單一的對其中一個產品制作進行混合配比輸送，其作業的局限性，不僅工序較多，而且極大的影響了工作效率。

技術實現要素：

本實用新型的目的是針對以上問題，提供一種用于長石礦混料配比的全自動運輸裝置，該裝置結構簡單，成本較低，能有效了減少工序，提高工作效率，實現對于不同產品制作所需的長石粉進行不同的混合配比。

為實現以上目的，本實用新型采用的技術方案是：一種用于長石礦混料配比的全自動運輸裝置，它包括錐形料斗（1）和送料臺（3），送料臺（3）上方設置有第一輸送帶（2），所述錐形料斗（1）、送料臺（3）和第一輸送帶（2）對稱分布于側旁，其對稱中部下方還安裝有第二輸送帶（4），所述送料臺（3）上設置有機架（5），所述機架（5）內部側壁分別設置有驅動齒輪（61）和張緊調節座（7），所述機架（5）內部還設有驅動電機（8），所述驅動電機（8）與所述驅動齒輪（61）通過皮帶輪（62）嚙合連接，所述第一輸送帶（2）下方設有多個傳動軸（6），所述傳動軸（6）一端與所述驅動齒輪（61）緊固相連。

進一步的，在所述錐形料斗（1）下方側壁還設置多根并排折彎的撥桿（11）。

進一步的，所述撥桿（11）可抽插轉動式的撥動錐形料斗（1）中堆積的物料。

進一步的，所述第一輸送帶（2）和第二輸送帶（4）上的兩側均設置有防止物料外溢的擋板（21）。

進一步的，所述傳動軸（6）與所述第一輸送帶（2）緊密貼合。

進一步的，所述張緊調節座（7）通過螺紋桿（71）及螺母（101）調節可移動式的安裝于機架（5）內側的卡槽處。

進一步的，所述對稱分布的第一輸送帶（2）傳輸速度可控。

本實用新型的有益效果：本實用新型提供了一種用于長石礦混料配比的全自動運輸裝置，該裝置結構簡單，成本較低，能有效了減少工序，提高工作效率，實現對于不同產品制作所需的長石粉進行不同的混合配比。

1、在輸送帶上設置有擋板，能有效的防止物料在傳輸過程中被溢出。

2、對于可調節的張緊調節座，可防止由于長期作業，皮帶輪因此老化，松弛帶來的影響。

3、輸送帶的傳輸速度可控，實現了不同原料進行比例配比，完成混料工作的運輸。

4、錐形料斗中的物料堆積可由撥桿進行疏通，保證物料的順利傳送。

附圖說明

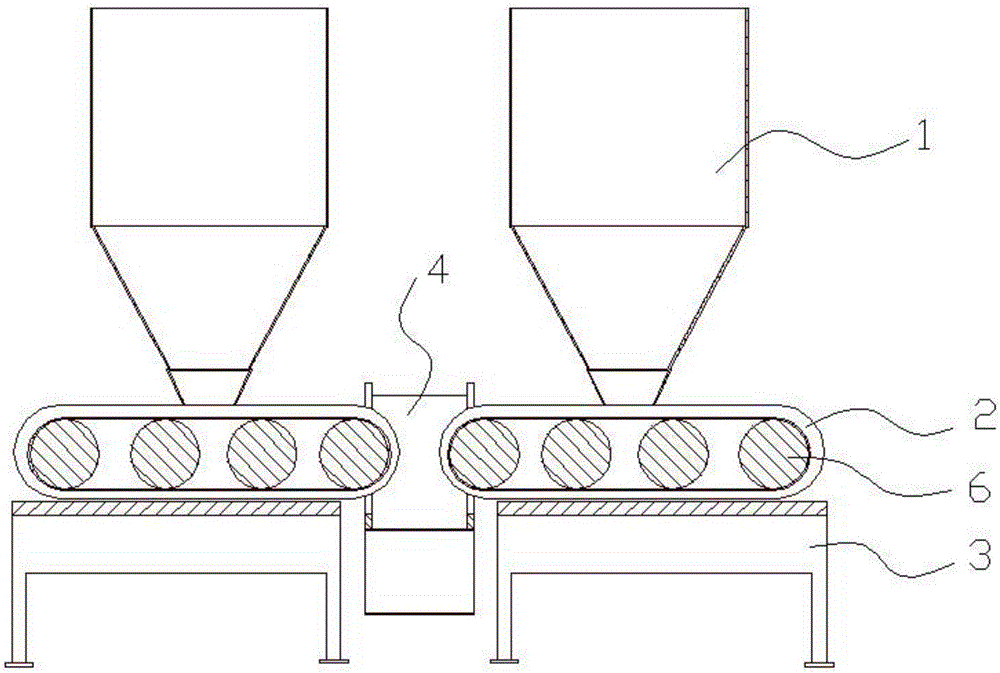

圖1為本實用新型主視示意圖。

圖2為本實用新型局部剖視圖。

圖3為本實用新型等軸側示意圖。

圖中所述文字標注表示為：1、錐形料斗;2、第一輸送帶；3、送料臺；4、第二輸送帶；5、機架；6、傳動軸；7、張緊調節座；8、驅動電機；11、撥桿；21、擋板；61、驅動齒輪；62、皮帶輪；71、螺紋桿；101、螺母。

具體實施方式

為了使本領域技術人員更好地理解本實用新型的技術方案，下面結合附圖對本實用新型進行詳細描述，本部分的描述僅是示范性和解釋性，不應對本實用新型的保護范圍有任何的限制作用。

如圖1-圖3所示，本實用新型的具體結構為：一種用于長石礦混料配比的全自動運輸裝置，它包括錐形料斗1和送料臺3，送料臺3上方設置有第一輸送帶2，所述錐形料斗1、送料臺3和第一輸送帶2對稱分布于側旁，其對稱中部下方還安裝有第二輸送帶4，所述送料臺3上設置有機架5，所述機架5內部側壁分別設置有驅動齒輪61和張緊調節座7，所述機架5內部還設有驅動電機8，所述驅動電機8與所述驅動齒輪61通過皮帶輪62嚙合連接，所述第一輸送帶2下方設有多個傳動軸6，所述傳動軸6一端與所述驅動齒輪61緊固相連。

優選的，在所述錐形料斗1下方側壁還設置多根并排折彎的撥桿11。

優選的，所述撥桿11可抽插轉動式的撥動錐形料斗1中堆積的物料。

優選的，所述第一輸送帶2和第二輸送帶4上的兩側均設置有防止物料外溢的擋板21。

優選的，所述傳動軸6與所述第一輸送帶2緊密貼合。

優選的，所述張緊調節座7通過螺紋桿71及螺母101調節可移動式的安裝于機架5內側的卡槽處。

優選的，所述對稱分布的第一輸送帶2傳輸速度可控。

具體使用時，如圖1-3所示，啟動驅動電機8，通過驅動電機8帶動傳動軸6轉動，從而帶動輸送帶的運動，錐形料斗1中堵住的物料通過撥桿11撥動被傳送于第一輸送帶2上，左右對稱機構不同的物料通過不同的傳輸速度進行不同的配比混合到第二輸送帶4上，對于松弛老化的皮帶輪，可以通過張緊調節座來完成緊固，最終完成物料自動化的運輸。

需要說明的是，在本文中，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。

本文中應用了具體個例對本實用新型的原理及實施方式進行了闡述，以上實例的說明只是用于幫助理解本實用新型的方法及其核心思想。以上所述僅是本實用新型的優選實施方式，應當指出，由于文字表達的有限性，而客觀上存在無限的具體結構，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進、潤飾或變化，也可以將上述技術特征以適當?shù)姆绞竭M(jìn)行組合；這些改進潤飾、變化或組合，或未經改進將實用新型的構思和技術方案直接應用于其它場合的，均應視為本實用新型的保護范圍。
