本技術屬于轉運設備，尤其涉及一種傾斜轉運升降設備。

背景技術：

1、隨著智能化設施的快速發展，在惡劣環境中，基本都通過采用機械自動化設備的方式以降低事故發生。目前，已有技術存在設備較大、傳動復雜，因此在使用過程中，要不升降設備對待轉運物件的支撐性能不足，要不傳動效率低，因而無法很好的滿足實際使用要求。

技術實現思路

1、本實用新型公開了一種傾斜轉運升降設備，能夠在解放勞動力的基礎上，提高轉運效率，并有效保證轉運支撐性，確保使用安全性。

2、本實用新型的具體技術方案如下：

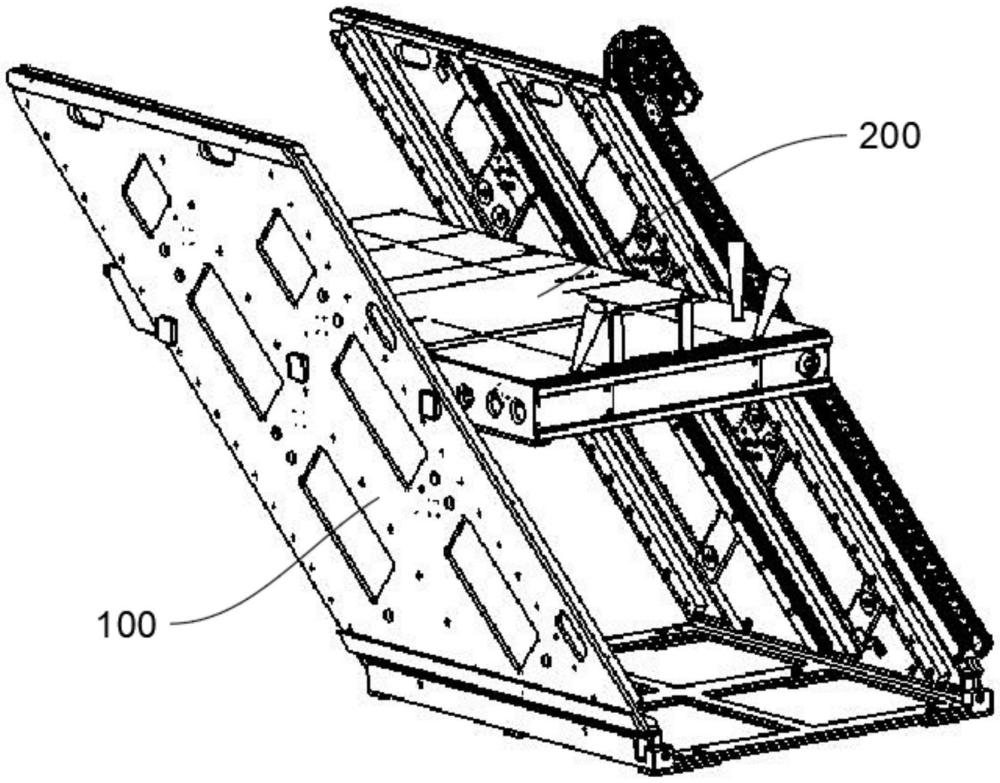

3、一種傾斜轉運升降設備，包括：

4、支撐側板，所述支撐側板傾斜設置有傳動通道；以及

5、升降平臺，所述升降平臺可移動的設置在傳動通道中，所述升降平臺和支撐側板之間設有傳動機構；

6、其中，在支撐側板和升降平臺中，其中一者設置有支撐導輪，另外一者設置有與支撐導輪配合的導輪槽或導軌；所述導輪槽或導軌的延伸方向平行于傳動通道的延伸方向。

7、所述傳動機構能夠實現升降平臺和支撐側板之間的相對運動，在該過程中，通過支撐導輪活動配合導輪槽，或者支撐導輪活動配合導軌，從而通過支撐導輪，或導輪槽/導軌實現對升降平臺整體整體的支撐，從而提高支撐側板對升降平臺的支撐性能，因而在滿足傳動效率的基礎，能夠很好的保證轉運安全性，避免轉運安全隱患。

8、優選的，在支撐側板和升降平臺中，其中一者設置有側向導輪，用于輔助升降平臺運動，所述側向導輪的軸線垂直于導輪槽或導軌。

9、所述側向導輪能夠實現升降平臺的輔助運動，從而提高升降平臺的運動平穩性和連續性。

10、優選的，所述傳動機構包括相互嚙合的爬行齒輪和齒條，在爬行齒輪和齒條中，其中一者設置于支撐側板，另外一者設置于升降平臺；或者

11、所述傳動機構為伸縮缸傳動機構或皮帶傳動機構或鏈條傳動機構。

12、該結構簡單、實用，容易配置，能夠很好的實現對升降平臺的運動主動控制。

13、優選的，所述爬行齒輪設置于升降平臺，所述齒條設置于支撐側板；

14、所述傳動機構還包括：

15、傳動連接的動力源和離合器，所述離合器與爬行齒輪傳動連接；

16、其中，當離合器通電時，所述離合器的齒盤分離，以使升降平臺在傳動通道中運動，當離合器斷電時，所述離合器的齒盤嚙合，以防止升降平臺下墜。

17、所述動力源能夠為升降平臺提供運動動力，其配合離合器能夠實現升降平臺的靜止保護，從而進一步保證升降設備的使用安全性。

18、優選的，還包括：

19、設置在升降平臺上的前端傳感器、中端傳感器和后端傳感器。

20、所述前端傳感器、中端傳感器和后端傳感器能夠對運行到升降平臺上的待轉運物件進行位置定位，從而滿足安全轉運的使用要求。

21、優選的，還包括：

22、設置在升降平臺中部的磁鐵，用于感應待轉運物件上的磁傳感器。

23、在磁鐵配合磁傳感器后，能夠進一步確定待轉運物件的定位位置，以進一步提高升降設備的安全轉運能力。

24、優選的，所述升降平臺的兩端均設置有安全觸邊。

25、所述安全觸邊能夠防止升降平臺在斜向運動時，受外部物體阻擋而造成安全事故。

26、優選的，所述安全觸邊設置有觸碰開關。

27、所述觸碰開關能夠觸發升降平臺的運動急停，從而更好的滿足安全轉運需求。

28、優選的，還包括：

29、安全擋板，所述安全擋板可活動設置在升降平臺上，用于對升降平臺上的待轉運物件進行運動限位。

30、所述安全擋板能夠實現待轉運物件的機械限位，避免待轉運物件從升降平臺上滑落而導致安全事故。

31、優選的，所述安全擋板轉動設置在升降平臺上，其可在阻擋位和避讓位之間切換；

32、所述升降平臺上開設有供安全擋板運動的避讓孔。

33、該結構簡單、實用，能夠很好的實現待轉運物件于升降平臺的出入，從而方便待轉運物件的轉運。

34、和現有技術相比，本實用新型能夠保證待轉運物件的轉運過程中的轉運效率，有效降低工作人員的工作強度；本實用新型不僅具有較高的負載能力，還具有高效的動力輸出能力，適用于多種工況環境；此外，本實用新型的安全性高，能夠有效克服安全隱患。

技術特征：

1.一種傾斜轉運升降設備，其特征在于，包括：

2.如權利要求1所述的一種傾斜轉運升降設備，其特征在于，在支撐側板和升降平臺中，其中一者設置有側向導輪，用于輔助升降平臺運動，所述側向導輪的軸線垂直于導輪槽或導軌。

3.如權利要求1所述的一種傾斜轉運升降設備，其特征在于，還包括：

4.如權利要求1或3所述的一種傾斜轉運升降設備，其特征在于，還包括：

5.如權利要求1所述的一種傾斜轉運升降設備，其特征在于，所述升降平臺的兩端均設置有安全觸邊。

6.如權利要求5所述的一種傾斜轉運升降設備，其特征在于，所述安全觸邊設置有觸碰開關。

7.如權利要求1所述的一種傾斜轉運升降設備，其特征在于，還包括：

8.如權利要求7所述的一種傾斜轉運升降設備，其特征在于，所述安全擋板轉動設置在升降平臺上，其可在阻擋位和避讓位之間切換；

技術總結
本技術屬于轉運設備技術領域，公開了一種傾斜轉運升降設備，包括支撐側板和升降平臺；所述支撐側板傾斜設置有傳動通道；所述升降平臺可移動的設置在傳動通道中，所述升降平臺和支撐側板之間設有傳動機構；在支撐側板和升降平臺中，其中一者設置有支撐導輪，另外一者設置有與支撐導輪配合的導輪槽或導軌；所述導輪槽或導軌的延伸方向平行于傳動通道的延伸方向。本技術能夠在解放勞動力的基礎上，提高轉運效率，并有效保證轉運支撐性，確保使用安全性。

技術研發人員：趙波,張渝,彭建平,黃煒,王小偉,章祥,胡繼東,曹林強,王福賢
受保護的技術使用者：成都鐵安科技有限責任公司
技術研發日：20240318
技術公布日：2025/4/24
