本技術屬于排架吊裝工具,特別是涉及一種排架柱吊裝工具。
背景技術:
1、相較于現澆結構,排架結構具有在自身的平面內承載力和剛度都較大、施工方便快捷、施工對環境的污染較小等優點,隨著建筑工程的發展,排架結構越來越多的成為了高大空曠的單層建筑物所選擇的結構形式。排架結構是建筑物或構筑物下部有兩排預制排架柱,預制排架柱需要借助一種安全可靠的吊裝工具來完成排架柱的安裝工作。
2、現有的排架柱吊裝工具結構復雜且龐大,可操控性能較差,排架柱在安裝過程中需要進行精確調整主體的垂直度與水平位置,龐大且復雜的吊具不利于排架柱的糾偏工作,對吊車駕駛員有較高的操作要求,同時也不能保證在排架柱下作業人員的人身安全,因而我們?cè)O(shè)計了一種排架柱吊裝工具,將排架柱套在該吊裝工具上,吊裝鋼絲繩得到限位,不會隨意移動而且防止受力脫落,保證吊裝穩定,安全性也得以保障。
技術實現思路
1、本實用新型的目的是提供一種排架柱吊裝工具,具有將排架柱套在該吊裝工具上,吊裝鋼絲繩得到限位,不會隨意移動而且防止受力脫落,保證吊裝穩定,安全性也得以保障的優點,解決了現有的排架柱吊裝工具結構復雜且龐大,可操控性能較差,排架柱在安裝過程中需要進行精確調整主體的垂直度與水平位置,龐大且復雜的吊具不利于排架柱的糾偏工作,對吊車駕駛員有較高的操作要求,同時也不能保證在排架柱下作業人員人身安全的問題。
2、本實用新型解決上述技術問題的技術方案如下:一種排架柱吊裝工具,其包括吊裝主桿,所述吊裝主桿表面的左端固定連接有限位套環一,所述吊裝主桿表面的右側套設有限位套環二,所述限位套環二的右側焊接有定位環,所述定位環與限位套環二均套設在吊裝主桿的表面,所述限位套環二與限位套環一的表面均套設有鋼絲繩本體,所述吊裝主桿表面的右端開設有鎖孔一,所述定位環上開設有與鎖孔一相適配的鎖孔二,所述鎖孔一與鎖孔二之間設置有鎖固組件;所述限位套環一與限位套環二的表面均設置有用于鋼絲繩本體套設的環形凹槽;所述吊裝主桿表面的右端開設有定位插槽,所述限位套環二與定位環的內腔固定連接有與定位插槽相適配的定位插塊。
3、本實用新型如上所述的用于排架柱吊裝工具,進一步:所述鎖固組件包括方形柱,所述方形柱上開設有兩個對稱的方形槽,所述方形槽的內腔滑動連接有z形桿,兩個所述z形桿相對的一側均固定連接有限位鎖銷,所述限位鎖銷的一端插入鎖孔一和鎖孔二的內腔。
4、本實用新型如上所述的用于排架柱吊裝工具,進一步:所述方形槽的內腔固定連接有導向桿,所述z形桿滑動連接在導向桿的表面。
5、本實用新型如上所述的用于排架柱吊裝工具,進一步:所述方形槽的內腔設置有套在導向桿表面的彈簧,所述彈簧的兩端分別與方形槽的內壁和z形桿固定連接。
6、本實用新型如上所述的用于排架柱吊裝工具,進一步:所述方形柱的一側設置有壓板,所述壓板的一側通過轉軸轉動連接有兩個對稱的斜撐桿,所述斜撐桿遠離壓板的一端通過轉軸轉動連接在z形桿上。
7、本實用新型的有益效果是:
8、1、本實用新型通過將排架柱套在吊裝主桿的表面,限位套環一內側的金屬環起到限位作用,防止吊裝工具在排架柱水平通孔中移動導致吊具兩端受力不均,限位套環二和定位環套在吊裝主桿的表面,接著通過鎖固組件上的限位鎖銷插入鎖孔一和鎖孔二的內腔,限制排架柱從吊裝主桿的表面脫離,鋼絲繩套在限位套環一和限位套環二的內側即可進行吊裝,即可達到將排架柱套在該吊裝工具上,吊裝鋼絲繩得到限位,不會隨意移動而且防止受力脫落,保證吊裝穩定,安全性也得以保障的目的。
9、2、本實用新型通過環形凹槽的設置,鋼絲繩本體套在環形凹槽內,對鋼絲繩起到了限位作用,保證了鋼絲繩不會隨意活動的同時保證了鋼絲繩不會脫落。
10、3、本實用新型通過定位插槽與定位插塊的配合使用,限位套環二與定位環套在吊裝主桿上的過程中,定位插塊插入定位插槽的內腔,為限位套環二與定位環的安裝實現定位,防止限位套環二和定位環轉動,進而方便了鎖孔一與鎖孔二對齊,提高對位鎖固效率。
11、4、本實用新型通過導向桿的設置,z形桿滑動的過程中會在導向桿的表面滑動,一來能夠限制z形桿脫離方形槽的內腔,二來提高了z形桿滑動時的穩定性。

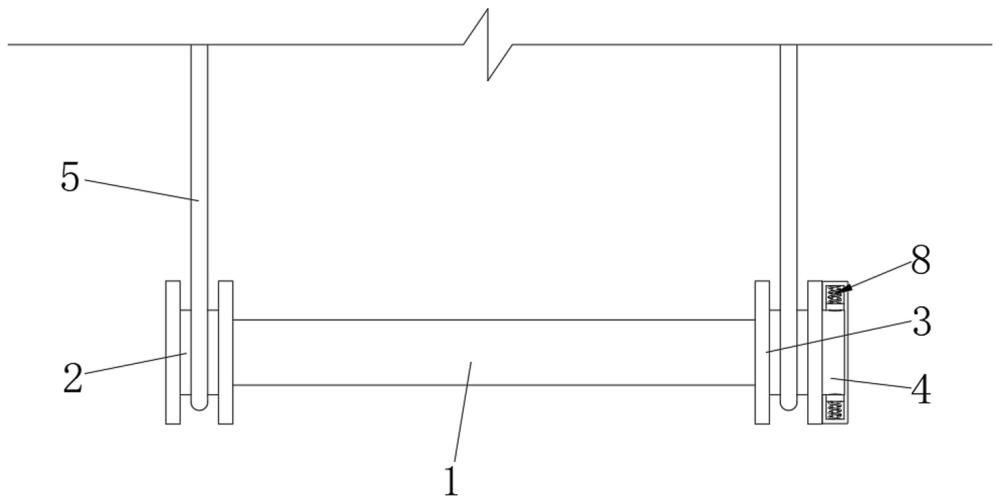

1.一種排架柱吊裝工具,其特征在于,包括吊裝主桿(1),所述吊裝主桿(1)表面的左端固定連接有限位套環一(2),所述吊裝主桿(1)表面的右側套設有限位套環二(3),所述限位套環二(3)的右側焊接有定位環(4),所述定位環(4)與限位套環二(3)均套設在吊裝主桿(1)的表面,所述限位套環二(3)與限位套環一(2)的表面均套設有鋼絲繩本體(5),所述吊裝主桿(1)表面的右端開設有鎖孔一(6),所述定位環(4)上開設有與鎖孔一(6)相適配的鎖孔二(7),所述鎖孔一(6)與鎖孔二(7)之間設置有鎖固組件(8);所述限位套環一(2)與限位套環二(3)的表面均設置有用于鋼絲繩本體(5)套設的環形凹槽;所述吊裝主桿(1)表面的右端開設有定位插槽(9),所述限位套環二(3)與定位環(4)的內腔固定連接有與定位插槽(9)相適配的定位插塊(10)。
2.根據權利要求1所述的一種排架柱吊裝工具,其特征在于,所述鎖固組件(8)包括方形柱(81),所述方形柱(81)上開設有兩個對稱的方形槽(82),所述方形槽(82)的內腔滑動連接有z形桿(84),兩個所述z形桿(84)相對的一側均固定連接有限位鎖銷(85),所述限位鎖銷(85)的一端插入鎖孔一(6)和鎖孔二(7)的內腔。
3.根據權利要求2所述的一種排架柱吊裝工具,其特征在于,所述方形槽(82)的內腔固定連接有導向桿(83),所述z形桿(84)滑動連接在導向桿(83)的表面。
4.根據權利要求3所述的一種排架柱吊裝工具,其特征在于,所述方形槽(82)的內腔設置有套在導向桿(83)表面的彈簧(86),所述彈簧(86)的兩端分別與方形槽(82)的內壁和z形桿(84)固定連接。
5.根據權利要求4所述的一種排架柱吊裝工具,其特征在于,所述方形柱(81)的一側設置有壓板(87),所述壓板(87)的一側通過轉軸轉動連接有兩個對稱的斜撐桿(88),所述斜撐桿(88)遠離壓板(87)的一端通過轉軸轉動連接在z形桿(84)上。
