本技術涉及雙層輸送帶，具體為一種具有調節功能的雙層輸送帶。

背景技術：

1、輸送帶是用于皮帶輸送帶中起承載和運送物料作用的橡膠與纖維、金屬復合制品，或者是塑料和織物復合的制品。輸送帶廣泛應用于水泥、焦化、冶金、化工、鋼鐵等行業中輸送距離較短、輸送量較小的場合。但傳統的雙層輸送帶都是固定式的，使得雙層輸送帶的適應性較低。

技術實現思路

1、為解決現有技術存在的缺陷，本實用新型提供一種具有調節功能的雙層輸送帶。

2、為了解決上述技術問題，本實用新型提供了如下的技術方案：

3、本實用新型一種具有調節功能的雙層輸送帶，包括兩個支架，兩個所述支架之間的上端部設有第一層輸送帶，第一層輸送帶的下方設有第二層輸送帶，支架上設有對第二層輸送帶調節的調節機構，調節機構包括設在支架內壁的橫板，橫板的內壁水平設有安裝架，第二層輸送帶安裝在兩個安裝架之間，橫板上設有用于驅動第二層輸送帶水平調節的水平調節組件，支架上設有用于驅動第二層輸送帶上下調節的豎向調節組件。

4、作為本實用新型的一種優選技術方案，所述水平調節組件包括開設在橫板上呈矩形的導向滑槽，導向滑槽的內部設有往復絲桿和位于往復絲桿兩側的導向桿。

5、作為本實用新型的一種優選技術方案，所述安裝架的一面設有與往復絲桿螺紋連接的滑塊，滑塊上開設有供導向桿穿過的導向孔。

6、作為本實用新型的一種優選技術方案，所述橫板的端部安裝有驅動往復絲桿轉動的轉輪，安裝架的底端設有支撐腿。

7、作為本實用新型的一種優選技術方案，所述豎向調節組件包括設在支架橫桿上螺紋連接有的第一調節螺桿，第一調節螺桿的頂端與橫板經軸承相連接，橫板的端部設有與支架的豎桿相匹配的導向滑套。

8、作為本實用新型的一種優選技術方案，所述支撐腿的底端設有伸縮撐桿，伸縮撐桿的頂端開設有供支撐腿的底端插入的伸縮腔，支撐腿的外壁設有固定塊，伸縮撐桿的外壁設有移動塊，固定塊上螺紋連接有與移動塊經軸承相連接的第二調節螺桿。

9、作為本實用新型的一種優選技術方案，所述伸縮撐桿的底端安裝有移動輪。

10、本實用新型的有益效果是：

11、1.該種具有調節功能的雙層輸送帶，通過設有的第一層輸送帶和第二層輸送帶可以對物品進行輸送，通過設有的調節機構可以對第二層輸送帶進行位置調節，水平調節組件可以對第二層輸送帶在第一層輸送帶下方的位置進行水平調節，當第二層輸送帶輸送到第一層輸送帶的一端下方后，可以對運送的物品進行翻面，再運向下一加工工序；當將第二層輸送帶調節到第一層輸送帶的下方，并使得第二輸送帶的一端超出第一層輸送帶的出料端，第一層輸送帶上運送的物品落到第二層輸送帶上進行運送并經過工序加工，可以使得工作人員坐到第一層輸送帶兩側進行工序加工，對第一層輸送帶一側和第二層輸送帶另一側上的物品進行加工，節省了加工空間。

12、2.該種具有調節功能的雙層輸送帶，水平調節時，轉動轉輪，轉輪帶動往復絲桿進行轉動，并在導向桿的導向作用下，使得滑塊沿著往復絲桿的方向進行運動，滑塊帶動安裝架進行水平運動，就可以對第二層輸送帶進行水平方向的調節，使得第二層輸送帶適應不同的空間和生產場合使用。

13、3.該種具有調節功能的雙層輸送帶，在對第二層輸送帶進行高度調節時，轉動第二調節螺桿，第二調節螺桿與固定塊螺紋連接，由于第二調節螺桿與移動塊經軸承相連接，使得伸縮撐桿與支撐腿的高度進行調節，就可以對第二層輸送帶的高度進行調節，可以對不同大小的物品進行運送。

技術特征：

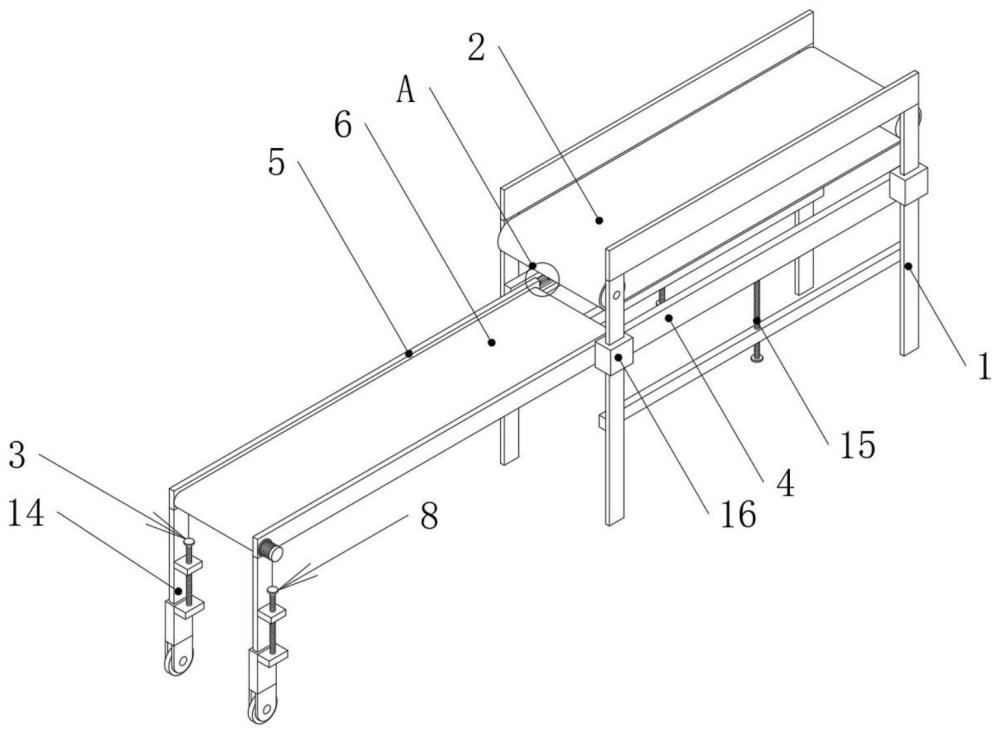

1.一種具有調節功能的雙層輸送帶，其特征在于，包括兩個支架（1），兩個所述支架（1）之間的上端部設有第一層輸送帶（2），第一層輸送帶（2）的下方設有第二層輸送帶（6），支架（1）上設有對第二層輸送帶（6）調節的調節機構（3），調節機構（3）包括設在支架（1）內壁的橫板（4），橫板（4）的內壁水平設有安裝架（5），第二層輸送帶（6）安裝在兩個安裝架（5）之間，橫板（4）上設有用于驅動第二層輸送帶（6）水平調節的水平調節組件（7），支架（1）上設有用于驅動第二層輸送帶（6）上下調節的豎向調節組件（8）。

2.根據權利要求1所述的一種具有調節功能的雙層輸送帶，其特征在于，所述水平調節組件（7）包括開設在橫板（4）上呈矩形的導向滑槽（9），導向滑槽（9）的內部設有往復絲桿（10）和位于往復絲桿（10）兩側的導向桿（11）。

3.根據權利要求2所述的一種具有調節功能的雙層輸送帶，其特征在于，所述安裝架（5）的一面設有與往復絲桿（10）螺紋連接的滑塊（12），滑塊（12）上開設有供導向桿（11）穿過的導向孔。

4.根據權利要求3所述的一種具有調節功能的雙層輸送帶，其特征在于，所述橫板（4）的端部安裝有驅動往復絲桿（10）轉動的轉輪，安裝架（5）的底端設有支撐腿（14）。

5.根據權利要求1所述的一種具有調節功能的雙層輸送帶，其特征在于，所述豎向調節組件（8）包括設在支架（1）橫桿上螺紋連接有的第一調節螺桿（15），第一調節螺桿（15）的頂端與橫板（4）經軸承相連接，橫板（4）的端部設有與支架（1）的豎桿相匹配的導向滑套（16）。

6.根據權利要求4所述的一種具有調節功能的雙層輸送帶，其特征在于，所述支撐腿（14）的底端設有伸縮撐桿（17），伸縮撐桿（17）的頂端開設有供支撐腿（14）的底端插入的伸縮腔（18），支撐腿（14）的外壁設有固定塊（19），伸縮撐桿（17）的外壁設有移動塊（20），固定塊（19）上螺紋連接有與移動塊（20）經軸承相連接的第二調節螺桿（21）。

7.根據權利要求6所述的一種具有調節功能的雙層輸送帶，其特征在于，所述伸縮撐桿（17）的底端安裝有移動輪（22）。

技術總結
本技術公開了一種具有調節功能的雙層輸送帶，涉及雙層輸送帶技術領；本技術通過設有的調節機構可以對第二層輸送帶進行位置調節，水平調節組件可以對第二層輸送帶在第一層輸送帶下方的位置進行水平調節，當第二層輸送帶輸送到第一層輸送帶的一端下方后，可以對運送的物品進行翻面，再運向下一加工工序；當將第二層輸送帶調節到第一層輸送帶的下方，并使得第二輸送帶的一端超出第一層輸送帶的出料端，第一層輸送帶上運送的物品落到第二層輸送帶上進行運送并經過工序加工，可以使得工作人員坐到第一層輸送帶兩側進行工序加工，對第一層輸送帶一側和第二層輸送帶另一側上的物品進行加工，節省了加工空間。

技術研發人員：劉冬冬,秦發揚
受保護的技術使用者：普迪智能裝備有限公司
技術研發日：20240327
技術公布日：2025/4/28
