本技術涉及抑塵噴霧領域，尤其涉及一種用于皮帶機頭下料的抑塵噴霧裝置。

背景技術：

1、皮帶機作為一種重要的物料輸送設備，廣泛應用于礦山、冶金、化工、建材等各個行業，然而，在皮帶機頭下料的過程中，由于物料與皮帶之間的摩擦、物料顆粒之間的碰撞以及物料與空氣的相互作用，會產生大量的粉塵，這些粉塵不僅嚴重影響了工作環境，給操作人員的身體健康帶來威脅，還可能導致設備故障，降低生產效率，以前物料從高速皮帶機頭，直接倒在地面，重力加速度，產生揚塵，污染環境，對設備維護，操作安全存在隱患。

2、因此，有必要提供一種新的用于皮帶機頭下料的抑塵噴霧裝置解決上述技術問題。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種用于皮帶機頭下料的抑塵噴霧裝置。

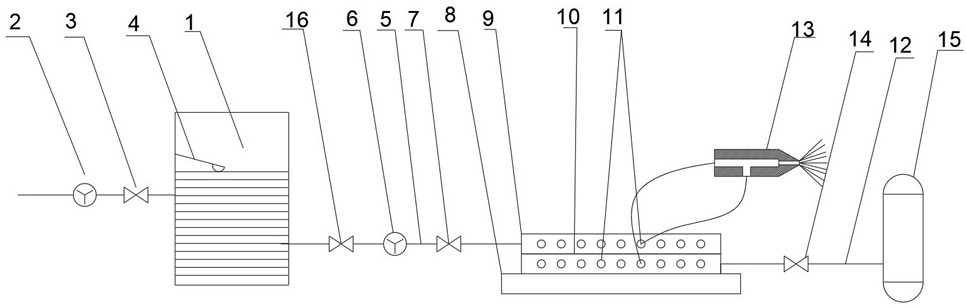

2、本實用新型提供的用于皮帶機頭下料的抑塵噴霧裝置包括：儲水箱、出水管、上環形水箱、下環形氣箱、氣管、霧化噴頭和儲氣罐，儲水箱配備有自動補水泵、進水管閥門、水位浮子和出水泵，自動補水泵和進水管閥門用于根據水位浮子的指示自動為儲水箱補水，出水管用于將儲水箱的出水泵連接至上環形水箱，上環形水箱連接有若干個霧化噴頭，下環形氣箱設置于上環形水箱下方，霧化噴頭均與下環形氣箱連接，氣管用于連接下環形氣箱至儲氣罐，儲氣罐用于貯存來自空壓機的壓縮空氣，霧化噴頭安裝于皮帶機頭周圍的簡易框架上。

3、優選的，上環形水箱和下環形氣箱均由鍍鋅方管焊接而成。

4、優選的，霧化噴頭均設有用于接收水和壓縮空氣的快接頭，霧化噴頭通過快接頭與上環形水箱和下環形氣箱連接。

5、優選的，上環形水箱和下環形氣箱共同固定在固定架上，固定架通過角鐵焊接并固定在皮帶機頭一端的適當位置。

6、優選的，出水管與上環形水箱之間安裝有水量可調閥門，下環形氣箱與儲氣罐之間安裝有氣壓可調閥門。

7、優選的，霧化噴頭的霧化效果通過水量可調閥門控制水量與氣壓可調閥門控制氣壓來實現。

8、優選的，儲水箱與自動補水泵之間設有調節閥門。

9、與相關技術相比較，本實用新型提供的用于皮帶機頭下料的抑塵噴霧裝置具有如下有益效果：

10、本實用新型提供一種用于皮帶機頭下料的抑塵噴霧裝置，通過水管將儲水箱、出水泵、外環形水箱組成一個整體，通過儲氣罐、閥門、內環形氣箱組成另一個整體，統一固定在下料皮帶機頭底座上，由上環形水箱接通過水管連接在霧化噴頭前面，有下環形氣箱連接氣管，接在霧化噴頭后面，霧化噴頭固定皮帶機頭的簡易框架上，當皮帶機開啟下料時，接通電源，開啟出水泵，通過調整水流閥門和氣壓閥門來調整霧化效果，根據皮帶機頭下料，對物料進行霧化，使物料與水氣充分混合，減少揚塵，當有損壞快接頭時，停泵，將水流閥門和氣流閥門關閉，快速更換易損件，這樣檢修更加簡單，更加環保，簡化了過程，從而達到便于檢修的目的。

技術特征：

1.一種用于皮帶機頭下料的抑塵噴霧裝置，其特征在于，包括：

2.根據權利要求1所述的用于皮帶機頭下料的抑塵噴霧裝置，其特征在于，上環形水箱（9）和下環形氣箱（10）均由鍍鋅方管焊接而成。

3.根據權利要求1所述的用于皮帶機頭下料的抑塵噴霧裝置，其特征在于，霧化噴頭（13）均設有用于接收水和壓縮空氣的快接頭（11），霧化噴頭（13）通過快接頭（11）與上環形水箱（9）和下環形氣箱（10）連接。

4.根據權利要求2所述的用于皮帶機頭下料的抑塵噴霧裝置，其特征在于，上環形水箱（9）和下環形氣箱（10）共同固定在固定架（8）上，固定架（8）通過角鐵焊接并固定在皮帶機頭一端的適當位置。

5.根據權利要求1所述的用于皮帶機頭下料的抑塵噴霧裝置，其特征在于，出水管（5）與上環形水箱（9）之間安裝有水量可調閥門（7），下環形氣箱（10）與儲氣罐（15）之間安裝有氣壓可調閥門（14）。

6.根據權利要求5所述的用于皮帶機頭下料的抑塵噴霧裝置，其特征在于，霧化噴頭（13）的霧化效果通過水量可調閥門（7）控制水量與氣壓可調閥門（14）控制氣壓來實現。

7.根據權利要求1所述的用于皮帶機頭下料的抑塵噴霧裝置，其特征在于，儲水箱（1）與自動補水泵（2）之間設有調節閥門（16）。

技術總結
本技術涉及抑塵噴霧領域，尤其涉及一種用于皮帶機頭下料的抑塵噴霧裝置。所述用于皮帶機頭下料的抑塵噴霧裝置包括儲水箱、出水管、上環形水箱、下環形氣箱、氣管、霧化噴頭和儲氣罐，儲水箱配備有自動補水泵、進水管閥門、水位浮子和出水泵，自動補水泵和進水管閥門用于根據水位浮子的指示自動為儲水箱補水，出水管用于將儲水箱的出水泵連接至上環形水箱，上環形水箱連接有若干個霧化噴頭。本技術提供的用于皮帶機頭下料的抑塵噴霧裝置，根據皮帶機頭下料，對物料進行霧化，使物料與水氣充分混合，減少揚塵，通過調整水流閥門和氣壓閥門來調整霧化效果，從而有效地降低了空氣中的粉塵濃度。

技術研發人員：張旭,鄭福軍,張紹亭,南陽泰,袁明,汪文智
受保護的技術使用者：威頓水泥集團有限責任公司
技術研發日：20240329
技術公布日：2025/4/24
