本技術涉及烹飪設備領域，具體涉及一種功能箱及集成灶。

背景技術：

1、現有市面上帶蒸烤分腔的集成灶，分腔的功能區一般通過簡單隔板區分，現有的隔板結構在對分腔進行分割后，分腔之間的烹飪環境相互影響，烹飪效果欠佳，實用價值不高。

技術實現思路

1、針對傳統蒸烤分腔烹飪效果欠佳的技術問題，本實用新型提供了一種功能箱及集成灶，可以大大減少分腔之間的烹飪環境相互影響，從而提升烹飪效果。

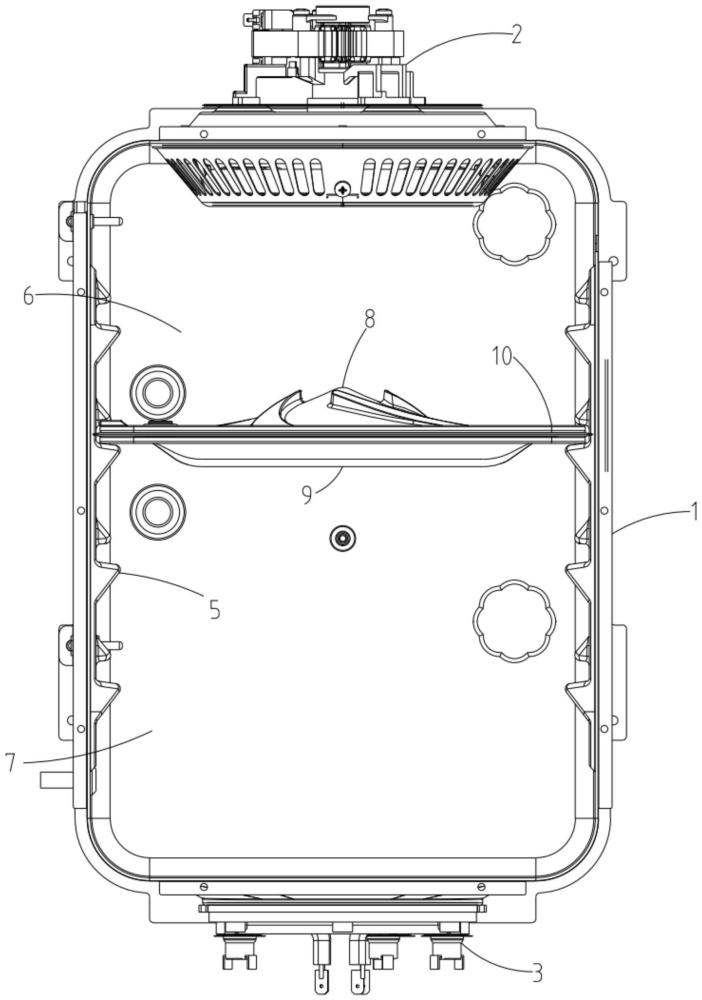

2、本實用新型提供的技術方案為：一種功能箱，包括內膽，所述內膽的頂部設置有空氣炸模塊或烤模塊，所述內膽的底部設置有蒸汽發生模塊，所述內膽上設置有若干擱架，所述功能箱還包括隔板，所述擱架用于支撐隔板，所述功能箱內的腔室包括第一腔室和第二腔室，所述第一腔室位于所述隔板的一側，所述第二腔室位于所述隔板的另一側；所述隔板上表面設置有凸起導流部，和/或所述隔板下表面設置有冷凝導流部。

3、可選地，所述隔板包括上層板件和下層板件，所述上層板件和下層板件之間存在空腔；當所述隔板上面設置有所述凸起導流部時，所述上層板件上設置有錐形凸臺，所述錐形凸臺上設置有若干螺旋擋條，所述錐形凸臺和螺旋擋條構成至少部分所述凸起導流部；當所述隔板下表面設置有冷凝導流部時，所述下層板件上設置有落差面，所述落差面構成至少部分所述冷凝導流部。

4、可選地，所述上層板件的邊緣處設置有包邊上蓋，所述下層板件的邊緣處設置有包邊下蓋，所述包邊上蓋和所述包邊下蓋固定連接。

5、可選地，還包括包邊密封件，所述包邊密封件上設置有擋部和外露部；所述上層板件和下層板件的邊緣，以及所述包邊上蓋和所述包邊下蓋之間，構成至少部分限位腔，所述限位腔與所述擋部匹配設置；所述外露部夾設于所述包邊上蓋和包邊下蓋之間；所述外露部的截面寬度自內向外逐漸減小。

6、可選地，所述外露部朝向上層板件的一側呈弧形，以使外露部的截面寬度自內向外逐漸減小。

7、可選地，所述外露部上設置有圓角和直角，所述圓角用于與內膽背板及側板交界處抵接，所述直角用于與門體及側板的交界處抵接。

8、可選地，所述隔板為單層板件；當所述隔板上面設置有所述凸起導流部時，所述隔板中部向上拱起，以使所述隔板上表面形成拱起型面以構成至少部分所述凸起導流部；當所述隔板下表面設置有冷凝導流部時，所述隔板中部向上拱起，所述拱起型面的下表面構成至少部分所述冷凝導流部。

9、可選地，所述隔板邊緣彎折形成卡鉤，所述隔板外周邊緣設置有包覆件，所述包覆件包覆卡鉤設置。

10、可選地，所述包覆件內嵌設有邊緣密封件，所述邊緣密封件至少部分外露，所述邊緣密封件的外露部分位于隔板下側。

11、可選地，所述隔板上設置有泄壓閥，所述泄壓閥包括閥體上蓋，所述閥體上蓋一側連接有閥體下蓋，所述閥體上蓋與閥體下蓋之間設置有復位彈簧，所述閥體上蓋的端部貫穿閥體下蓋，所述閥體上蓋的端部與閥體下蓋之間設置有卡簧。

12、可選地，所述隔板上設置有抵接頭，所述抵接頭上設置有接頭密封件；所述內膽上設置有至少一個檢測口，所述檢測口處設置有隔板檢測組件，所述隔板檢測組件包括支架和連接帽，所述支架上設置有連接口，所述連接帽貫穿檢測口后與連接口螺紋配合，所述連接帽與檢測口之間設置有接口密封件；所述支架上設置有連桿和微動開關，所述連桿與抵接頭相抵，所述連桿的一端朝向檢測口，所述連桿另一端與微動開關抵接，所述連桿與支架之間設置有桿件彈簧，所述連桿靠近檢測口一側設置有桿件密封件。

13、可選地，所述隔板上設置有防呆凸臺，所述防呆凸臺與所述擱架抵接。

14、可選地，所述隔板鄰近邊緣處設置有接油槽。

15、一種集成灶，包括上述的一種功能箱。

16、有益效果

17、采用本實用新型提供的技術方案，與現有技術相比，具有如下有益效果：針對傳統蒸烤分腔烹飪效果欠佳的技術問題，本實用新型通過隔板的設置，可以壓縮內膽內烹飪空間的大小，從而讓熱量更為集中，達到快速升溫的效果，從而提升烹飪效果。當隔板上表面設置有凸起導流部時，這樣可以增加空氣流動效果，減少紊流，將第一腔室熱氣流的向上導流，減少向第二腔室的流動，增加烹飪效果；當隔板下表面設置有冷凝導流部時，這樣可以防止第二腔室的冷凝水滴落到食物上，還能將蒸汽在冷凝導流部進行冷凝，減少第二腔室的蒸汽向第一腔室流動，避免影響食物口感。從而減少了上下分腔之間的烹飪環境相互影響，提升了烹飪效果。

技術特征：

1.一種功能箱，包括內膽，所述內膽的頂部設置有空氣炸模塊或烤模塊，所述內膽的底部設置有蒸汽發生模塊，其特征在于，所述內膽上設置有若干擱架，所述功能箱還包括隔板，所述擱架用于支撐隔板，所述功能箱內的腔室包括第一腔室和第二腔室，所述第一腔室位于所述隔板的一側，所述第二腔室位于所述隔板的另一側；所述隔板上表面設置有凸起導流部，和/或所述隔板下表面設置有冷凝導流部。

2.根據權利要求1所述的一種功能箱，其特征在于，所述隔板包括上層板件和下層板件，所述上層板件和下層板件之間存在空腔；當所述隔板上表面設置有所述凸起導流部時，所述上層板件上設置有錐形凸臺，所述錐形凸臺上設置有若干螺旋擋條，所述錐形凸臺和螺旋擋條構成至少部分所述凸起導流部；當所述隔板下表面設置有冷凝導流部時，所述下層板件上設置有落差面，所述落差面構成至少部分所述冷凝導流部。

3.根據權利要求2所述的一種功能箱，其特征在于，所述上層板件的邊緣處設置有包邊上蓋，所述下層板件的邊緣處設置有包邊下蓋，所述包邊上蓋和所述包邊下蓋固定連接。

4.根據權利要求3所述的一種功能箱，其特征在于，還包括包邊密封件，所述包邊密封件上設置有擋部和外露部；所述上層板件和下層板件的邊緣，以及所述包邊上蓋和所述包邊下蓋之間，構成至少部分限位腔，所述限位腔與所述擋部匹配設置；所述外露部夾設于所述包邊上蓋和包邊下蓋之間；所述外露部的截面寬度自內向外逐漸減小。

5.根據權利要求4所述的一種功能箱，其特征在于，所述外露部朝向上層板件的一側呈弧形，以使外露部的截面寬度自內向外逐漸減小。

6.根據權利要求4所述的一種功能箱，其特征在于，所述外露部上設置有圓角和直角，所述圓角用于與內膽背板及側板交界處抵接，所述直角用于與門體及側板的交界處抵接。

7.根據權利要求1所述的一種功能箱，其特征在于，所述隔板為單層板件；當所述隔板上表面設置有所述凸起導流部時，所述隔板中部向上拱起，以使所述隔板上表面形成拱起型面以構成至少部分所述凸起導流部；當所述隔板下表面設置有冷凝導流部時，所述隔板中部向上拱起，所述拱起型面的下表面構成至少部分所述冷凝導流部。

8.根據權利要求7所述的一種功能箱，其特征在于，所述隔板邊緣彎折形成卡鉤，所述隔板外周邊緣設置有包覆件，所述包覆件包覆卡鉤設置。

9.根據權利要求8所述的一種功能箱，其特征在于，所述包覆件內嵌設有邊緣密封件，所述邊緣密封件至少部分外露，所述邊緣密封件的外露部分位于隔板下側。

10.根據權利要求1所述的一種功能箱，其特征在于，所述隔板上設置有泄壓閥，所述泄壓閥包括閥體上蓋，所述閥體上蓋一側連接有閥體下蓋，所述閥體上蓋與閥體下蓋之間設置有復位彈簧，所述閥體上蓋的端部貫穿閥體下蓋，所述閥體上蓋的端部與閥體下蓋之間設置有卡簧。

11.根據權利要求1所述的一種功能箱，其特征在于，所述隔板上設置有抵接頭，所述抵接頭上設置有接頭密封件；所述內膽上設置有至少一個檢測口，所述檢測口處設置有隔板檢測組件，所述隔板檢測組件包括支架和連接帽，所述支架上設置有連接口，所述連接帽貫穿檢測口后與連接口螺紋配合，所述連接帽與檢測口之間設置有接口密封件；所述支架上設置有連桿和微動開關，所述連桿與抵接頭相抵，所述連桿的一端朝向檢測口，所述連桿另一端與微動開關抵接，所述連桿與支架之間設置有桿件彈簧，所述連桿靠近檢測口一側設置有桿件密封件。

12.根據權利要求1所述的一種功能箱，其特征在于，所述隔板上設置有防呆凸臺，所述防呆凸臺與所述擱架抵接。

13.根據權利要求1所述的一種功能箱，其特征在于，所述隔板鄰近邊緣處設置有接油槽。

14.一種集成灶，其特征在于，包括權利要求1-13任一項所述的一種功能箱。

技術總結
本技術涉及烹飪設備領域，具體涉及一種功能箱及集成灶，包括內膽，內膽上設置有若干擱架，功能箱還包括隔板，擱架用于支撐隔板，功能箱內的腔室包括第一腔室和第二腔室，第一腔室位于隔板的一側，第二腔室位于隔板的另一側；隔板上表面設置有凸起導流部，和/或隔板下表面設置有冷凝導流部。針對傳統蒸烤分腔烹飪效果欠佳的技術問題，本技術中，隔板上表面的凸起導流部可以增加空氣流動效果，減少紊流，將第一腔室熱氣流的向上導流，減少向第二腔室的流動，增加烹飪效果；同時隔板下表面的冷凝導流部可以防止冷凝水滴落到食物上，還能將蒸汽在冷凝導流部進行冷凝，減少第二腔室的蒸汽向第一腔室流動，影響食物口感。從而減少了上下分腔之間的烹飪環境相互影響，提升了烹飪效果。

技術研發人員：梁宇超,王全福,俞峰峰,朱世赫
受保護的技術使用者：火星人廚具股份有限公司
技術研發日：20240329
技術公布日：2025/4/24
