本技術涉及水體樣本存放，尤其涉及一種水體樣本存放裝置。

背景技術：

1、采集受污染水體的水樣，通過分析測定，以獲得水體污染的基本數據，供分析用的水樣應具有代表性，能反映水體的化學組成和特征，采樣的方法、位置、時間、次數等都是根據水體特點和分析目的決定的，水體樣本存放裝置是專門用于存儲水體樣本的器具，它可以減緩水體樣本在到達實驗室進行檢測前水質發生的變化，以降低對檢測結果的影響，但現有的水體樣本存放箱，通常直接將樣品瓶進行放置，防護效果較差。

技術實現思路

1、本實用新型的目的在于提供一種水體樣本存放裝置，以解決上述背景技術中提出現有的水體樣本存放箱，通常直接將樣品瓶進行放置，防護效果較差的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種水體樣本存放裝置，包括存放箱、防護機構和固定機構，所述存放箱的外側固定連接有放置盒，所述存放箱的內側固定連接有固定板，所述固定板的一側設置有防護機構，所述存放箱的內腔側壁設置有固定機構。

3、優選的，所述固定板設置有兩個，多個所述固定板之間固定連接有連接板，所述連接板和存放箱之間設置有存儲槽。

4、優選的，所述防護機構包括彈簧、推板、通槽、第一海綿和拉桿，所述固定板的一側固定連接有彈簧，所述彈簧的一端固定連接有推板，所述推板的外側開設有通槽，所述推板的一側通過膠粘連接有第一海綿，所述推板的另一側固定連接有拉桿。

5、優選的，所述拉桿與固定板滑動連接，所述彈簧在固定板的一側呈等間距分布。

6、優選的，所述通槽設置有兩個，所述第一海綿設置有三個。

7、優選的，所述固定機構包括安裝板、卡扣、導向板和第二海綿，所述存放箱的一側固定連接有安裝板，所述安裝板的一側固定連接有卡扣，所述卡扣的外側固定連接有導向板，所述存放箱的內側底部通過膠粘連接有第二海綿，所述卡扣設置有五個，所述卡扣在安裝板一側呈等間距分布。

8、與現有技術相比，本實用新型的有益效果是：該水體樣本存放裝置，通過連接板和存放箱之間設置有存儲槽，就可以將取樣工具放置在存儲槽內部，在取樣完成之后，拉動拉桿，帶動推板壓縮彈簧，然后將樣品瓶卡入卡扣中，之后松開拉桿，彈簧回彈，推板復位，而推板上設置有通槽，將導向板置于通槽中，而此時第一海綿接觸樣品瓶，并擠壓第一海綿，第一海綿凹陷，對樣品瓶外壁進行防護，并對樣品瓶進行限位，通過導向板的敞口設置，將樣品存放瓶通過導向板卡入卡扣中，而卡扣的設置，可以更好的適配固定不同尺寸的樣品存放瓶，放置完成之后，通過第二海綿的設置，將樣品存放瓶放置在第二海綿上，可以對樣品存放瓶底部防護。

技術特征：

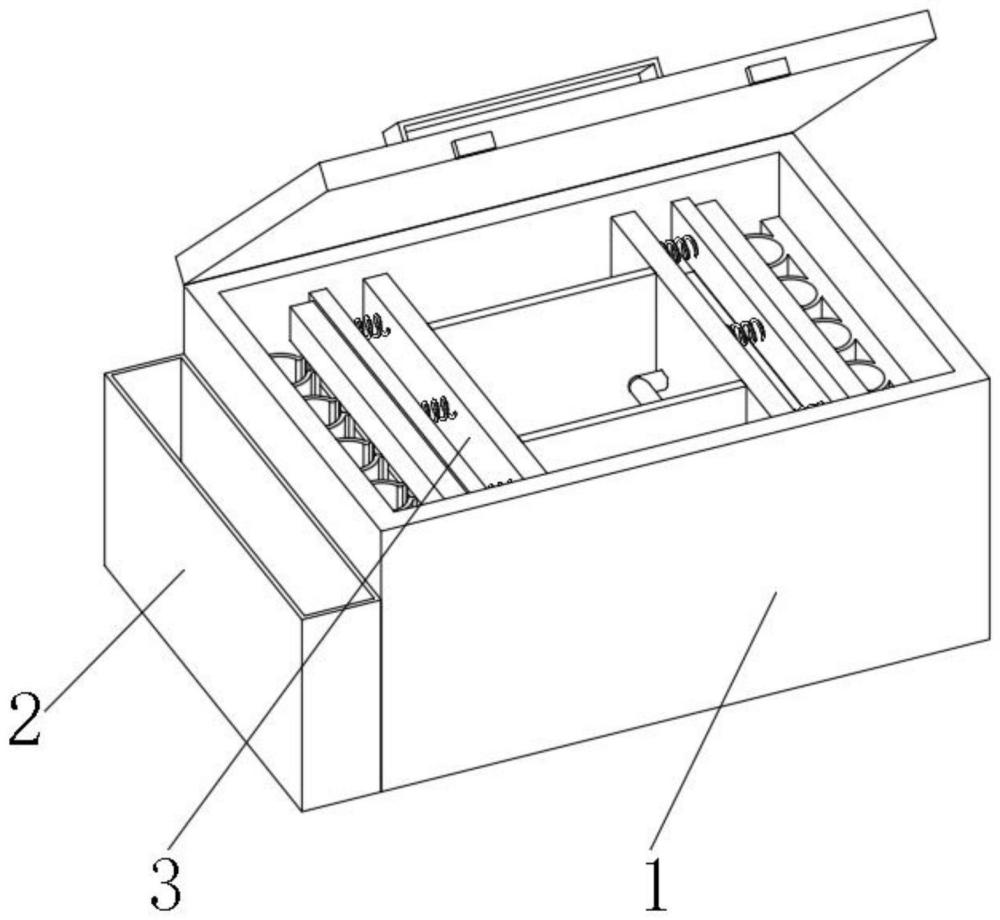

1.一種水體樣本存放裝置，包括存放箱（1）、防護機構（6）和固定機構（7），其特征在于：所述存放箱（1）的外側固定連接有放置盒（2），所述存放箱（1）的內側固定連接有固定板（3），所述固定板（3）的一側設置有防護機構（6），所述存放箱（1）的內腔側壁設置有固定機構（7），所述防護機構（6）包括彈簧（601）、推板（602）、通槽（603）、第一海綿（604）和拉桿（605），所述固定板（3）的一側固定連接有彈簧（601），所述彈簧（601）的一端固定連接有推板（602），所述推板（602）的外側開設有通槽（603），所述推板（602）的一側通過膠粘連接有第一海綿（604），所述推板（602）的另一側固定連接有拉桿（605），所述固定機構（7）包括安裝板（701）、卡扣（702）、導向板（703）和第二海綿（704），所述存放箱（1）的一側固定連接有安裝板（701），所述安裝板（701）的一側固定連接有卡扣（702），所述卡扣（702）的外側固定連接有導向板（703），所述存放箱（1）的內側底部通過膠粘連接有第二海綿（704），所述卡扣（702）設置有五個，所述卡扣（702）在安裝板（701）一側呈等間距分布。

2.根據權利要求1所述的一種水體樣本存放裝置，其特征在于：所述固定板（3）設置有兩個，多個所述固定板（3）之間固定連接有連接板（4），所述連接板（4）和存放箱（1）之間設置有存儲槽（5）。

3.根據權利要求1所述的一種水體樣本存放裝置，其特征在于：所述拉桿（605）與固定板（3）滑動連接，所述彈簧（601）在固定板（3）的一側呈等間距分布。

4.根據權利要求1所述的一種水體樣本存放裝置，其特征在于：所述通槽（603）設置有兩個，所述第一海綿（604）設置有三個。

技術總結
本技術提供一種水體樣本存放裝置，尤其涉及水體樣本存放技術領域，包括存放箱、防護機構和固定機構，所述存放箱的外側固定連接有放置盒，該水體樣本存放裝置，通過連接板和存放箱之間設置有存儲槽，就可以將取樣工具放置在存儲槽內部，在取樣完成之后，拉動拉桿，帶動推板壓縮彈簧，然后將樣品瓶卡入卡扣中，之后松開拉桿，彈簧回彈，推板復位，而推板上設置有通槽，將導向板置于通槽中，而此時第一海綿接觸樣品瓶，并擠壓第一海綿，第一海綿凹陷，對樣品瓶外壁進行防護，并對樣品瓶進行限位，通過導向板的敞口設置，將樣品存放瓶通過導向板卡入卡扣中，而卡扣的設置，可以更好的適配固定不同尺寸的樣品存放瓶。

技術研發人員：李一鳴,劉賽,曹兆明,邵娟
受保護的技術使用者：南大鹽城環境檢測科技有限公司
技術研發日：20240429
技術公布日：2025/4/28
