本技術涉及飲品包裝，特別涉及一種翻蓋式組合蓋。

背景技術：

1、目前市面上的飲料都需要事先灌裝好再經過長途運輸?shù)礁鞯劁N售，以成品液態的形態送達用戶手中，長時間的運輸容易導致飲料的營養和有效成分發生沉淀、分解、變質等損失；而目前用于調兌液態飲料的飲料溶質都是獨立包裝，調兌時不衛生且用戶攜帶不方便。

2、為解決該問題，現有技術（cn220181548u）提出了一種利于配料快速溶解的瓶蓋，其雖然實現了固液分離，即配即用，但是其蓋體結構復雜，導致對應的注塑模具結構復雜，大幅提高了蓋體生產成本；同時其頂蓋與配料容納殼螺紋式連接，為保證螺紋連接的強度，因此其配合長度長，增加了蓋體整體長度。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，提供一種翻蓋式組合蓋，結構簡單，無需復雜的螺紋結構即可實現中蓋頂穿下蓋，簡化了瓶蓋結構，對應的瓶蓋成型模具結構簡單，有利于降低瓶蓋生產成本。

2、本實用新型的目的是通過以下技術方案來實現的：

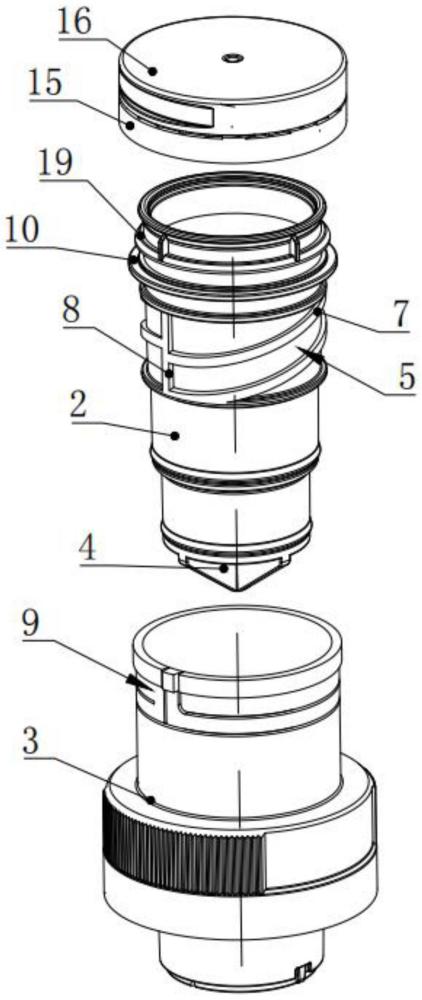

3、一種翻蓋式組合蓋，包括上蓋、中蓋和下蓋，所述下蓋與瓶口連接，所述中蓋同軸設置在所述下蓋內部，所述上蓋設置在中蓋頂部用于中蓋的密封；

4、所述中蓋底部設有錐形的頂穿部，所述頂穿部與中蓋底部之間設有出料間隙，所述中蓋的內腔、頂穿部與下蓋的內壁之間形成密封的溶質容納腔；

5、所述中蓋與所述下蓋轉動連接，所述中蓋轉動時沿下蓋軸向向下頂穿下蓋的底部。

6、進一步地，所述中蓋的外壁設有弧形的滑槽，所述下蓋的內壁設有與所述滑槽滑動配合的滑塊，所述中蓋通過滑槽、滑塊與所述下蓋滑動連接。

7、進一步地，所述滑槽包括兩條弧形筋，兩條弧形筋的同一端通過限位筋連接。

8、進一步地，所述下蓋的頂部設有易撕套，所述中蓋外壁設有支撐環，所述支撐環的底面與所述易撕套的頂面抵接。

9、進一步地，所述易撕套包括支撐部和連接部，所述支撐部環形結構，所述支撐部上設有缺口，所述連接部的上下兩側分別通過易撕帶與所述支撐部的下側、下蓋的上側相連接，所述連接部的其中一端豎向延伸形成連接帶，所述連接帶與所述缺口適配，所述連接帶通過易撕帶與所述缺口的側壁相連接。

10、進一步地，所述易撕帶為薄壁或連續設置的點狀結構。

11、進一步地，所述連接帶頂部設有撥塊。

12、進一步地，所述上蓋與所述中蓋的頂部卡接，所述上蓋為翻蓋式結構。

13、進一步地，所述上蓋包括瓶蓋座和翻蓋，所述翻蓋通過鉸鏈帶與所述瓶蓋座鉸接，所述瓶蓋座內壁設有卡筋，所述中蓋的外壁設有環形的卡臺，所述瓶蓋座通過卡緊、卡臺與所述中蓋卡接。

14、本實用新型的有益效果是：

15、1）本實用新型的組合蓋結構簡單，無需復雜的螺紋結構即可實現中蓋頂穿下蓋，簡化了瓶蓋結構，對應的瓶蓋成型模具結構簡單，有利于降低瓶蓋生產成本。

16、2）需要打開上蓋時，通過凹槽對翻蓋施加（斜）向上的力，將撕裂線掰斷后即可打開翻蓋。而瓶蓋座與中蓋卡接，杜絕了螺紋連接結構，可縮小瓶蓋座與中蓋之間連接部分的尺寸，使瓶蓋輕量化。

技術特征：

1.一種翻蓋式組合蓋，包括上蓋、中蓋和下蓋，其特征在于：所述下蓋與瓶口連接，所述中蓋同軸設置在所述下蓋內部，所述上蓋設置在中蓋頂部用于中蓋的密封；

2.根據權利要求1所述翻蓋式組合蓋，其特征在于：所述中蓋的外壁設有弧形的滑槽，所述下蓋的內壁設有與所述滑槽滑動配合的滑塊，所述中蓋通過滑槽、滑塊與所述下蓋滑動連接。

3.根據權利要求2所述翻蓋式組合蓋，其特征在于：所述滑槽包括兩條弧形筋，兩條弧形筋的同一端通過限位筋連接。

4.根據權利要求2所述翻蓋式組合蓋，其特征在于：所述下蓋的頂部設有易撕套，所述中蓋外壁設有支撐環，所述支撐環的底面與所述易撕套的頂面抵接。

5.根據權利要求4所述翻蓋式組合蓋，其特征在于：所述易撕套包括支撐部和連接部，所述支撐部環形結構，所述支撐部上設有缺口，所述連接部的上下兩側分別通過易撕帶與所述支撐部的下側、下蓋的上側相連接，所述連接部的其中一端豎向延伸形成連接帶，所述連接帶與所述缺口適配，所述連接帶通過易撕帶與所述缺口的側壁相連接。

6.根據權利要求5所述翻蓋式組合蓋，其特征在于：所述易撕帶為薄壁或連續設置的點狀結構。

7.根據權利要求5所述翻蓋式組合蓋，其特征在于：所述連接帶頂部設有撥塊。

8.根據權利要求1所述翻蓋式組合蓋，其特征在于：所述上蓋與所述中蓋的頂部卡接，所述上蓋為翻蓋式結構。

9.根據權利要求8所述翻蓋式組合蓋，其特征在于：所述上蓋包括瓶蓋座和翻蓋，所述翻蓋通過鉸鏈帶與所述瓶蓋座鉸接，所述瓶蓋座內壁設有卡筋，所述中蓋的外壁設有環形的卡臺，所述瓶蓋座通過卡筋、卡臺與所述中蓋卡接。

技術總結
本技術公開了一種翻蓋式組合蓋，包括上蓋、中蓋和下蓋，所述下蓋與瓶口連接，所述中蓋同軸設置在所述下蓋內部，所述上蓋設置在中蓋頂部用于中蓋的密封；所述中蓋底部設有錐形的頂穿部，所述頂穿部與中蓋底部之間設有出料間隙，所述中蓋的內腔、頂穿部與下蓋的內壁之間形成密封的溶質容納腔；所述中蓋與所述下蓋轉動連接，所述中蓋轉動時沿下蓋軸向向下頂穿下蓋的底部。本技術的組合蓋結構簡單，無需復雜的螺紋結構即可實現中蓋頂穿下蓋，簡化了瓶蓋結構，對應的瓶蓋成型模具結構簡單，有利于降低瓶蓋生產成本。

技術研發人員：張揚明,陳斌,楊義,劉洋
受保護的技術使用者：成都市聯余精密機械有限公司
技術研發日：20240417
技術公布日：2025/4/28
