本技術屬于轉運裝置，更具體地說，特別涉及用于陽極氧化的龍門式轉運裝置。

背景技術：

1、陽極氧化是一種將金屬物體暴露在氧化電解液中，利用電化學反應形成氧化膜的方法，當需要對較大的工件進行陽極氧化時，由于工件重量較重，通常需要使用吊具對工件進行轉運，龍門式轉運裝置便是吊具中的其中一種。

2、根據申請號：cn202222965037.0公開的一種可移動式龍門吊運裝置，包括兩個龍門起吊機構，兩個龍門起吊機構固定連接成一個整體，其特征在于：兩個所述龍門起吊機構上部通過加固橫梁固定連接，龍門起吊機構包括可升降龍門架和至少兩個固定安在可升降龍門架上的電葫蘆；可升降龍門架包括兩根外部側梁、固定連接在兩根外部側梁頂部的頂梁、與外部側梁可活動套接的兩根內部側梁以及固定安在內部側梁底部的兩個可移動支架，至少兩根連接銷梁活動連接在兩個所述可升降龍門架間，外部側梁側面和內部側梁側面均勻間隔設有通孔，至少兩根所述連接銷梁可活動連接在兩個可升降龍門架的對應通孔間。該集起吊與轉運于一體，操作可使用靈活、安全性能高。

3、基于上述，現有的龍門式轉運裝置在使用過程中，當需要對工件進行吊裝時，為了防止龍門式轉運裝置發生晃動，通常需要對龍門式轉運裝置進行固定，而現有的龍門式轉運裝置在固定時，通常是通過萬向輪自帶的剎車或是擰緊龍門式轉運裝置上的螺桿對龍門式轉運裝置進行固定，操作較為繁瑣，影響工作效率。

技術實現思路

1、為了解決上述技術問題，本實用新型提供用于陽極氧化的龍門式轉運裝置，以解決現有的龍門式轉運裝置在使用過程中，當需要對工件進行吊裝時，為了防止龍門式轉運裝置發生晃動，通常需要對龍門式轉運裝置進行固定，而現有的龍門式轉運裝置在固定時，通常是通過萬向輪自帶的剎車或是擰緊龍門式轉運裝置上的螺桿對龍門式轉運裝置進行固定，操作較為繁瑣，影響工作效率的問題。

2、本實用新型用于陽極氧化的龍門式轉運裝置的目的與功效，由以下具體技術手段所達成：

3、用于陽極氧化的龍門式轉運裝置，包括橫梁、支撐架、萬向輪、滑動桿、滑動件、驅動件、滑輪、吊具、固定機構和支撐機構；所述支撐架設有兩個，兩個支撐架均固定連接在橫梁的下端面；所述萬向輪設有兩組，兩組萬向輪分別固定安裝在兩個支撐架的下端面；所述滑動桿設有兩個，兩個滑動桿分別滑動連接在兩個支撐架的內側；所述滑動件滑動連接在橫梁的外側；所述驅動件固定安裝在滑動件的外側；所述滑輪設有兩組，兩組滑輪均轉動連接在滑動件的內側，滑輪與驅動件轉軸固定連接；所述吊具鉸接在滑動件的下端；所述固定機構設置在支撐架的內側；所述支撐機構設置在支撐架的內側。

4、進一步的，所述固定機構包括：連接桿、鉸接桿和操作桿；所述連接桿設有兩個，兩個連接桿分別鉸接在兩個滑動桿的上端面；所述鉸接桿設有兩個，兩個鉸接桿上端分別鉸接在兩個支撐架的外側，兩個鉸接桿下端分別鉸接在兩個連接桿的上端；所述操作桿設有兩個，兩個操作桿分別固定連接在兩個鉸接桿的外側。

5、進一步的，所述固定機構還包括：伸縮桿、墊腳、壓縮彈簧和復位彈簧；所述伸縮桿設有兩個，兩個伸縮桿分別滑動連接在兩個滑動桿的內側；所述墊腳設有兩個，兩個墊腳分別固定連接在兩個伸縮桿的下端；所述壓縮彈簧設有兩個，兩個壓縮彈簧下端分別固定連接在兩個伸縮桿的上端面，兩個壓縮彈簧上端分別固定連接在兩個滑動桿的內側；所述復位彈簧設有兩個，兩個復位彈簧上端分別固定連接在兩個滑動桿的下端面，兩個復位彈簧下端分別固定連接在兩個支撐架下端的內側。

6、進一步的，所述支撐機構包括：固定齒條和連接齒輪；所述固定齒條設有兩組，兩組固定齒條分別固定連接在兩個滑動桿的外側；所述連接齒輪設有兩組，兩組連接齒輪分別轉動連接在兩個支撐架的外側，兩組連接齒輪分別與兩組固定齒條嚙合。

7、進一步的，所述支撐機構還包括：連接帶輪和連接皮帶；所述連接帶輪設有四組，四組連接帶輪分別轉動連接在兩個支撐架的外側，上端四個連接帶輪分別與兩組連接齒輪固定連接；所述連接皮帶設有四個，四個連接皮帶分別包覆在四組連接帶輪的外側。

8、進一步的，所述支撐機構還包括：支撐齒輪、支撐桿、連接齒條和支撐輪；所述支撐齒輪設有兩組，兩組支撐齒輪分別轉動連接在兩個支撐架的外側，兩組支撐齒輪分別與下端四個連接帶輪固定連接；所述支撐桿設有兩組，兩組支撐桿分別滑動連接在兩個支撐架下端的內側；所述連接齒條設有兩組，兩組連接齒條分別固定連接在兩組支撐桿的內側，兩組連接齒條分別與兩組支撐齒輪嚙合；所述支撐輪設有兩組，兩組支撐輪分別固定連接在兩組支撐桿的下端面。

9、與現有技術相比，本實用新型具有如下有益效果：

10、本實用新型通過固定機構的設置，實現了對轉運裝置的固定，當需要對轉運裝置進行固定時，可以通過下壓操作桿，使操作桿帶動鉸接桿向下傾斜，鉸接桿的傾斜會使連接桿向下推動滑動件，使滑動件通過伸縮桿帶動墊腳向下滑動，使墊腳抵在地面，通過墊腳與地面之間的摩擦力實現對轉運裝置位置的固定，操作簡單，提高了工作效率；通過支撐機構的設置，實現了對轉運裝置的支撐，在滑動桿向下滑動時，會帶動固定齒條滑動，固定齒條的滑動會通過與連接齒輪的嚙合通過連接帶輪與連接皮帶的設置帶動支撐齒輪旋轉，支撐齒輪的旋轉會通過與連接齒條的嚙合帶動支撐桿滑出，通過支撐桿下端的滑輪設置，加強對轉運裝置的支撐，防止轉運裝置傾倒，提高了安全性，降低了經濟損失；通過上述機構的設置，實現了對轉運裝置的固定，提高了工作效率，還實現了對轉運裝置的支撐，提高了安全性，降低了經濟損失。

技術特征：

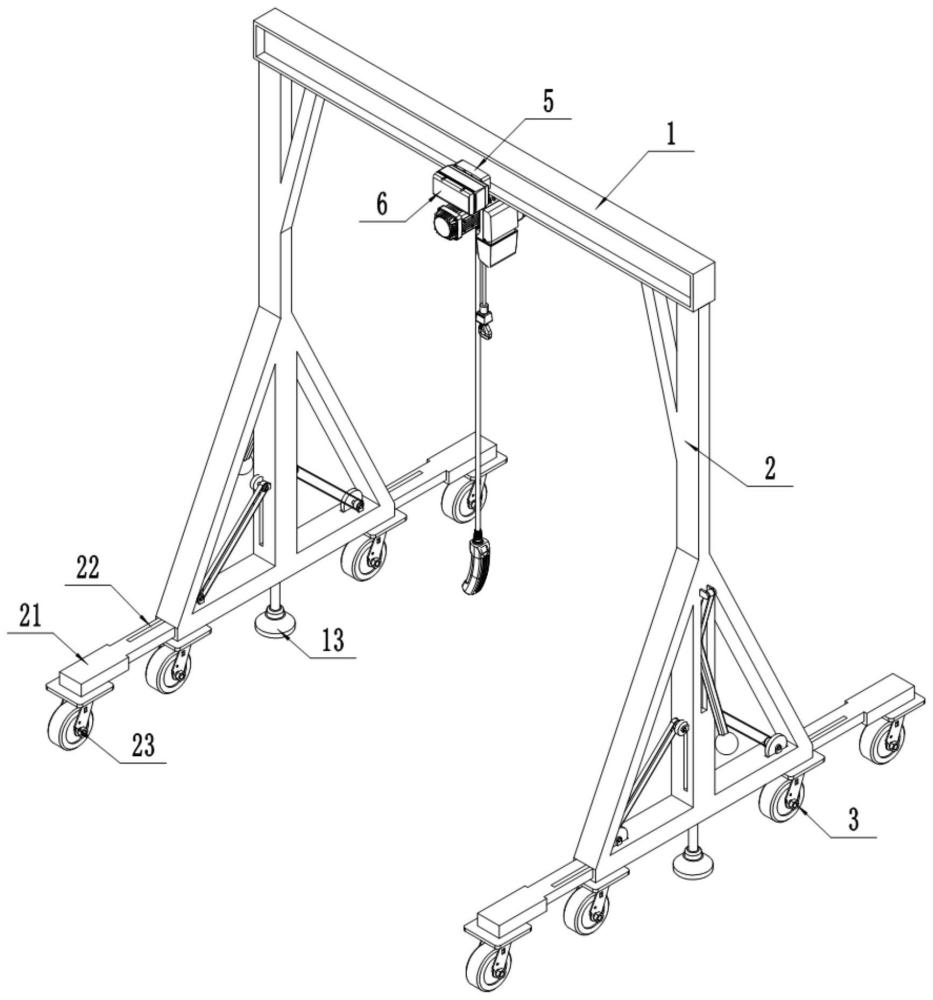

1.用于陽極氧化的龍門式轉運裝置，包括橫梁(1)、支撐架(2)、萬向輪(3)、滑動桿(4)、滑動件(5)、驅動件(6)、滑輪(7)、吊具(8)、固定機構和支撐機構；所述支撐架(2)設有兩個，兩個支撐架(2)均固定連接在橫梁(1)的下端面；所述萬向輪(3)設有兩組，兩組萬向輪(3)分別固定安裝在兩個支撐架(2)的下端面；其特征在于：所述滑動桿(4)設有兩個，兩個滑動桿(4)分別滑動連接在兩個支撐架(2)的內側；所述滑動件(5)滑動連接在橫梁(1)的外側；所述驅動件(6)固定安裝在滑動件(5)的外側；所述滑輪(7)設有兩組，兩組滑輪(7)均轉動連接在滑動件(5)的內側，滑輪(7)與驅動件(6)轉軸固定連接；所述吊具(8)鉸接在滑動件(5)的下端；所述固定機構設置在支撐架(2)的內側；所述支撐機構設置在支撐架(2)的內側。

2.如權利要求1所述用于陽極氧化的龍門式轉運裝置，其特征在于：所述固定機構包括：連接桿(9)、鉸接桿(10)和操作桿(11)；所述連接桿(9)設有兩個，兩個連接桿(9)分別鉸接在兩個滑動桿(4)的上端面；所述鉸接桿(10)設有兩個，兩個鉸接桿(10)上端分別鉸接在兩個支撐架(2)的外側，兩個鉸接桿(10)下端分別鉸接在兩個連接桿(9)的上端；所述操作桿(11)設有兩個，兩個操作桿(11)分別固定連接在兩個鉸接桿(10)的外側。

3.如權利要求2所述用于陽極氧化的龍門式轉運裝置，其特征在于：所述固定機構還包括：伸縮桿(12)、墊腳(13)、壓縮彈簧(14)和復位彈簧(15)；所述伸縮桿(12)設有兩個，兩個伸縮桿(12)分別滑動連接在兩個滑動桿(4)的內側；所述墊腳(13)設有兩個，兩個墊腳(13)分別固定連接在兩個伸縮桿(12)的下端；所述壓縮彈簧(14)設有兩個，兩個壓縮彈簧(14)下端分別固定連接在兩個伸縮桿(12)的上端面，兩個壓縮彈簧(14)上端分別固定連接在兩個滑動桿(4)的內側；所述復位彈簧(15)設有兩個，兩個復位彈簧(15)上端分別固定連接在兩個滑動桿(4)的下端面，兩個復位彈簧(15)下端分別固定連接在兩個支撐架(2)下端的內側。

4.如權利要求1所述用于陽極氧化的龍門式轉運裝置，其特征在于：所述支撐機構包括：固定齒條(16)和連接齒輪(17)；所述固定齒條(16)設有兩組，兩組固定齒條(16)分別固定連接在兩個滑動桿(4)的外側；所述連接齒輪(17)設有兩組，兩組連接齒輪(17)分別轉動連接在兩個支撐架(2)的外側，兩組連接齒輪(17)分別與兩組固定齒條(16)嚙合。

5.如權利要求4所述用于陽極氧化的龍門式轉運裝置，其特征在于：所述支撐機構還包括：連接帶輪(18)和連接皮帶(19)；所述連接帶輪(18)設有四組，四組連接帶輪(18)分別轉動連接在兩個支撐架(2)的外側，上端四個連接帶輪(18)分別與兩組連接齒輪(17)固定連接；所述連接皮帶(19)設有四個，四個連接皮帶(19)分別包覆在四組連接帶輪(18)的外側。

6.如權利要求5所述用于陽極氧化的龍門式轉運裝置，其特征在于：所述支撐機構還包括：支撐齒輪(20)、支撐桿(21)、連接齒條(22)和支撐輪(23)；所述支撐齒輪(20)設有兩組，兩組支撐齒輪(20)分別轉動連接在兩個支撐架(2)的外側，兩組支撐齒輪(20)分別與下端四個連接帶輪(18)固定連接；所述支撐桿(21)設有兩組，兩組支撐桿(21)分別滑動連接在兩個支撐架(2)下端的內側；所述連接齒條(22)設有兩組，兩組連接齒條(22)分別固定連接在兩組支撐桿(21)的內側，兩組連接齒條(22)分別與兩組支撐齒輪(20)嚙合；所述支撐輪(23)設有兩組，兩組支撐輪(23)分別固定連接在兩組支撐桿(21)的下端面。

技術總結
本技術提供用于陽極氧化的龍門式轉運裝置，屬于轉運裝置技術領域，以解決現有的龍門式轉運裝置在使用過程中，通常是通過萬向輪自帶的剎車或是擰緊龍門式轉運裝置上的螺桿對龍門式轉運裝置進行固定，操作較為繁瑣，影響工作效率的問題，包括所述支撐架設有兩個，兩個支撐架均固定連接在橫梁的下端面；所述萬向輪設有兩組，兩組萬向輪分別固定安裝在兩個支撐架的下端面；所述滑動桿設有兩個，兩個滑動桿分別滑動連接在兩個支撐架的內側；所述滑動件滑動連接在橫梁的外側；所述驅動件固定安裝在滑動件的外側；通過本技術的設置，實現了對轉運裝置的固定，提高了工作效率。

技術研發人員：巫冠華,梁波,石青云,田元美
受保護的技術使用者：重慶玖軒鋁氧化處理有限公司
技術研發日：20240430
技術公布日：2025/4/28
