本技術涉及電池物料放置的，尤其是涉及一種可調節的圓柱電芯料盒。

背景技術：

1、電芯料盒是電池生產中常用的一種放置載具，目前的電芯料盒大多采用常規定制的規格制作，以搭配常規且特定規格的電芯，而該種電芯料盒通常只能適用于一種類型的電芯存放，隨著電池應用的發展，各類規格的電池逐漸增多，而不同類型的料盒也會增多，從而造成材料和空間的浪費，亟待解決。

技術實現思路

1、針對上述現有技術中不足，本申請提供一種可調節的圓柱電芯料盒，旨在根據待放置電芯的尺寸大小來調節料盤內放置孔的尺寸，以適應各種電芯的尺寸，達到節省材料和空間的目的。

2、本申請的上述發明目的是通過以下技術方案得以實現的：

3、料盒主體；

4、第一放置件，所述第一放置件設置于所述料盤主體內底部，所述第一放置件開設有若干第一限位孔；

5、第二放置件，所述第二放置件滑動設置于所述料盤主體內底部且位于所述第一放置件正上方，所述第二放置件對應每個所述第一限位孔的位置均開設有第二限位孔，所述第一限位孔和所述第二限位孔的連通部分形成供電芯通過的放置孔。

6、通過采用上述技術方案，在料盤主體內部設置帶有若干第一限位孔的第一放置件和帶有若干第二限位孔的第二放置件，使料盤主體內部形成若干供電芯碼放的區域，在放置電芯時，工作人員能夠通過滑動第二放置件，使第二限位孔相對于對應的第一限位孔進行位移，以使第一限位孔和第二限位孔連通部分的大小，即放置孔大小相應發生變化，以適應各種尺寸的電芯，無需再根據電芯的尺寸再特制對應尺寸的料盤，從而起到節省材料和空間的作用。

7、本申請在一較佳示例中可以進一步配置為：所述第二放置件開設有條形限位孔和設置有螺栓，所述第一放置件開設有螺紋孔，所述螺栓穿設于所述條形限位孔且與所述螺紋孔螺紋連接，所述螺栓的螺帽尺寸大于所述條形限位孔。

8、通過采用上述技術方案，條形限位孔和螺栓能夠起到對第二放置件的滑移起到引導和限位的作用，以及在調節好放置孔的尺寸后，通過擰緊螺栓，使螺帽抵緊于第二放置件時，能夠完成第二放置件的定位，確保放置孔的尺寸不變。

9、本申請在一較佳示例中可以進一步配置為：所述第一限位孔和所述第二限位孔的形狀均為正五邊形。

10、通過采用上述技術方案，采用正五邊形形狀的第一限位孔和第二限位孔，可使第一限位孔和第二限位孔疊合形成正六邊形的放置孔，正六邊形放置孔的設計，其相鄰兩邊能夠形成夾持角，以增大第一限位孔和第二限位孔對電芯的夾持效果，提高電芯放置的穩定性。

11、本申請在一較佳示例中可以進一步配置為：所述料盤主體內部設置有若干隔板，所述料盤主體內部通過所述隔板分為若干放置區域，所述第一放置件和所述第二放置件均對應所述放置區域的數量設置有多個。

12、通過采用上述技術方案，在隔板的作用下，單個料盤主體形成若干放置區域，每個放置區域的第一放置件和第二放置件單獨配合，以使工作人員能夠根據實際需求在單個料盤內放置各種規格的電芯，從而進一步提高電芯料盤的利用率。

13、綜上所述，本申請包括以下至少一種有益技術效果：

14、1、在料盤主體內部設置帶有若干第一限位孔的第一放置件和帶有若干第二限位孔的第二放置件，使料盤主體內部形成若干供電芯碼放的區域，在放置電芯時，工作人員能夠通過滑動第二放置件，使第二限位孔相對于對應的第一限位孔進行位移，以使第一限位孔和第二限位孔連通部分的大小，即放置孔大小相應發生變化，以適應各種尺寸的電芯，無需再根據電芯的尺寸再特制對應尺寸的料盤，從而起到節省材料和空間的作用。

15、2、條形限位孔和螺栓能夠起到對第二放置件的滑移起到引導和限位的作用，以及在調節好放置孔的尺寸后，通過擰緊螺栓，使螺帽抵緊于第二放置件時，能夠完成第二放置件的定位，確保放置孔的尺寸不變。

16、3、在隔板的作用下，單個料盤主體形成若干放置區域，每個放置區域的第一放置件和第二放置件單獨配合，以使工作人員能夠根據實際需求在單個料盤內放置各種規格的電芯，從而進一步提高電芯料盤的利用率。

技術特征：

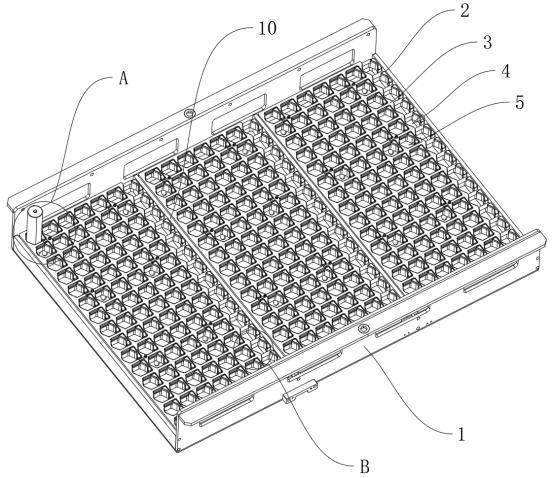

1.一種可調節的圓柱電芯料盒，其特征在于，包括：

2.如權利要求1所述的一種可調節的圓柱電芯料盒，其特征在于，所述第二放置件(3)開設有條形限位孔(7)和設置有螺栓(8)，所述第一放置件(2)開設有螺紋孔(9)，所述螺栓(8)穿設于所述條形限位孔(7)且與所述螺紋孔(9)螺紋連接，所述螺栓(8)的螺帽尺寸大于所述條形限位孔(7)。

3.如權利要求1所述的一種可調節的圓柱電芯料盒，其特征在于，所述第一限位孔(4)和所述第二限位孔(5)的形狀均為正五邊形。

4.如權利要求1所述的一種可調節的圓柱電芯料盒，其特征在于，所述料盒主體(1)內部設置有若干隔板(10)，所述料盒主體(1)內部通過所述隔板(10)分為若干放置區域，所述第一放置件(2)和所述第二放置件(3)均對應所述放置區域的數量設置有多個。

技術總結
本技術涉及電池物料放置的技術領域，尤其是涉及一種可調節的圓柱電芯料盒，其包括：料盒主體；第一放置件，所述第一放置件設置于所述料盤主體內底部，所述第一放置件開設有若干第一限位孔；第二放置件，所述第二放置件滑動設置于所述料盤主體內底部且位于所述第一放置件正上方，所述第二放置件對應每個所述第一限位孔的位置均開設有第二限位孔，所述第一限位孔和所述第二限位孔的連通部分形成供電芯通過的放置孔。本申請具有達到節省材料和空間的效果。

技術研發人員：郭作龍
受保護的技術使用者：國興（東莞）新能源科技有限公司
技術研發日：20240521
技術公布日：2025/4/28
