本技術屬于塑料瓶相關，具體涉及一種抗摔裂塑料瓶。

背景技術：

1、塑料瓶是一種常見的中空容器，通常用于包裝液體、粉末或顆粒狀物品。它由塑料材料制成，具有輕便、耐用、防漏、易于加工和低成本等特點，塑料瓶可以根據不同需要設計成不同形狀、容量和顏色，廣泛應用于食品、飲料、化妝品、藥品等行業。常見的塑料瓶種類有pet瓶、pe瓶、pp瓶等，它們可以適應不同的需求和環境，如耐高溫、耐酸堿等特性，塑料瓶的生產通常采用中空容器吹塑裝置來進行，通過加熱擠出和吹塑成型，生產出各種形狀的塑料瓶。

2、但是塑料瓶主要是儲存液體使用的，當塑料瓶內部裝滿液體之后，塑料瓶從手上或高處掉落時，塑料瓶會直接撞擊在地面上，撞擊時產生的沖擊力會直接作用在塑料瓶上，又因為塑料瓶內部裝滿水且處于密封狀態，摔落撞擊地面時沖擊力會造成塑料瓶內部內壓過大，這樣會容易造成塑料瓶直接破裂，使得塑料瓶損壞不能夠正常使用。

技術實現思路

1、本實用新型的目的在于提供一種抗摔裂塑料瓶，以解決上述背景技術中提出的塑料瓶從手上或高處掉落時，塑料瓶會直接撞擊在地面上，撞擊時產生的沖擊力會直接作用在塑料瓶上，加上摔落撞擊地面時沖擊力會造成塑料瓶內部內壓過大，這樣會容易造成塑料瓶直接破裂的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種抗摔裂塑料瓶，包括塑料瓶身以及設置在塑料瓶身頂端的螺紋瓶口，所述螺紋瓶口底端外部設置有密封擋圈，所述塑料瓶身與密封擋圈和螺紋瓶口之間是由塑料母粒加熱后通過注塑成型方式一體制成，所述塑料瓶身的外部設置有氣囊式抗摔裂裝置；

3、所述氣囊式抗摔裂裝置包括外塑料保護筒和內塑料保護筒，所述外塑料保護筒和內塑料保護筒均開口方向朝上，所述外塑料保護筒套接在內塑料保護筒的外部，所述外塑料保護筒與內塑料保護筒的頂端采用熱熔封口的方式固定連接，所述外塑料保護筒與內塑料保護筒之間存在間隙，且間隙空間中注入有空氣。

4、優選的，所述氣囊式抗摔裂裝置還包括防滑顆粒和彈性橡膠圈，所述內塑料保護筒的圓形內壁上密布有防滑顆粒，所述內塑料保護筒的頂端設置有彈性橡膠圈，所述彈性橡膠圈未使用時內部直徑小于塑料瓶身的外部直徑。

5、優選的，所述外塑料保護筒和內塑料保護筒的厚度均小于塑料瓶身的厚度，所述外塑料保護筒的厚度大于內塑料保護筒的厚度，所述防滑顆粒采用軟橡膠制成。

6、優選的，所述螺紋瓶口的外部螺紋套接有瓶口密封蓋，所述瓶口密封蓋完全擰緊到螺紋瓶口外部之后瓶口密封蓋底端緊貼密封擋圈頂端。

7、優選的，所述瓶口密封蓋的圓形外壁上密布有防滑紋用于增加與手指皮膚之間的摩擦力，所述瓶口密封蓋頂端內壁上還設置有密封墊，所述密封墊可完全緊貼在螺紋瓶口的頂端外壁上。

8、優選的，所述塑料瓶身的內壁上還等距設置有多個加固環，且加固環的厚度小于塑料瓶身的厚度。

9、與現有技術相比，本實用新型提供了一種抗摔裂塑料瓶，具備以下有益效果：

10、本實用新型通過在該塑料瓶的瓶身外部增加有一個新型的氣囊式抗摔裂裝置，氣囊式抗摔裂裝置能夠在瓶身外部產生保護作用，當塑料瓶摔落到地面上時，氣囊式抗摔裂裝置能夠代替塑料瓶與地面接觸，且在摔落到地面上的時候，氣囊式抗摔裂裝置通過外塑料保護筒與內塑料保護筒之間空間中填充的空氣來緩沖摔落時產生的沖擊力，使得最終傳遞到塑料瓶上的沖擊力被大大削弱，這樣則能夠避免塑料瓶摔落到地面上后容易出現變形、裂縫或直接摔破的情況發生，并且氣囊式抗摔裂裝置可直接從塑料瓶上拆卸下來并重新安裝到新的塑料瓶上，不會出現浪費的情況。

技術特征：

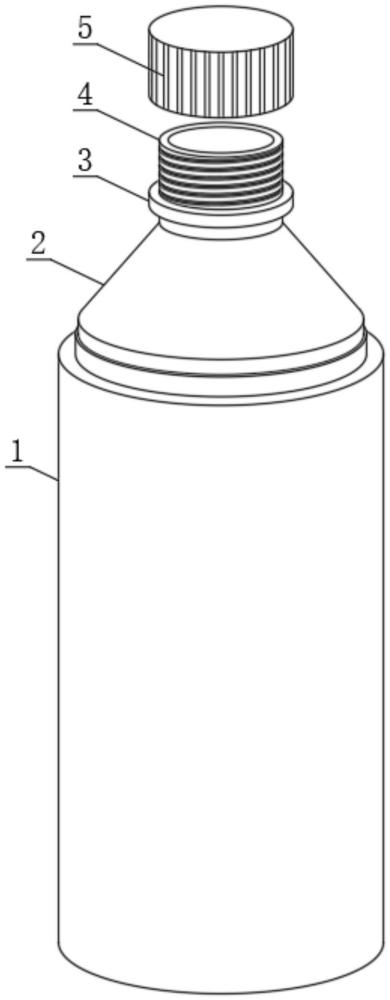

1.一種抗摔裂塑料瓶，包括塑料瓶身(2)以及設置在塑料瓶身(2)頂端的螺紋瓶口(4)，所述螺紋瓶口(4)底端外部設置有密封擋圈(3)，所述塑料瓶身(2)與密封擋圈(3)和螺紋瓶口(4)之間是由塑料母粒加熱后通過注塑成型方式一體制成，其特征在于：所述塑料瓶身(2)的外部設置有氣囊式抗摔裂裝置(1)；

2.根據權利要求1所述的一種抗摔裂塑料瓶，其特征在于：所述氣囊式抗摔裂裝置(1)還包括防滑顆粒(8)和彈性橡膠圈(9)，所述內塑料保護筒(7)的圓形內壁上密布有防滑顆粒(8)，所述內塑料保護筒(7)的頂端設置有彈性橡膠圈(9)，所述彈性橡膠圈(9)未使用時內部直徑小于塑料瓶身(2)的外部直徑。

3.根據權利要求2所述的一種抗摔裂塑料瓶，其特征在于：所述外塑料保護筒(6)和內塑料保護筒(7)的厚度均小于塑料瓶身(2)的厚度，所述外塑料保護筒(6)的厚度大于內塑料保護筒(7)的厚度，所述防滑顆粒(8)采用軟橡膠制成。

4.根據權利要求1所述的一種抗摔裂塑料瓶，其特征在于：所述螺紋瓶口(4)的外部螺紋套接有瓶口密封蓋(5)，所述瓶口密封蓋(5)完全擰緊到螺紋瓶口(4)外部之后瓶口密封蓋(5)底端緊貼密封擋圈(3)頂端。

5.根據權利要求4所述的一種抗摔裂塑料瓶，其特征在于：所述瓶口密封蓋(5)的圓形外壁上密布有防滑紋用于增加與手指皮膚之間的摩擦力，所述瓶口密封蓋(5)頂端內壁上還設置有密封墊，所述密封墊可完全緊貼在螺紋瓶口(4)的頂端外壁上。

6.根據權利要求1所述的一種抗摔裂塑料瓶，其特征在于：所述塑料瓶身(2)的內壁上還等距設置有多個加固環，且加固環的厚度小于塑料瓶身(2)的厚度。

技術總結
本技術公開了一種抗摔裂塑料瓶，包括塑料瓶身以及設置在塑料瓶身頂端的螺紋瓶口，所述螺紋瓶口底端外部設置有密封擋圈，所述塑料瓶身與密封擋圈和螺紋瓶口之間是由塑料母粒加熱后通過注塑成型方式一體制成，通過在該塑料瓶的瓶身外部增加有一個新型的氣囊式抗摔裂裝置，氣囊式抗摔裂裝置能夠在瓶身外部產生保護作用，當塑料瓶摔落到地面上時，該裝置能夠代替塑料瓶與地面接觸，且在摔落到地面上的時候，氣囊式抗摔裂裝置通過外塑料保護筒與內塑料保護筒之間空間中填充的空氣來緩沖摔落時產生的沖擊力，使得最終傳遞到塑料瓶上的沖擊力被大大削弱，這樣則能夠避免塑料瓶摔落到地面上后容易出現變形、裂縫或直接摔破的情況發生。

技術研發人員：鄧建彬
受保護的技術使用者：四川新升包裝科技有限責任公司
技術研發日：20240509
技術公布日：2025/4/28
