本技術涉及保護膜生產，具體為一種保護膜厚度控制裝置。

背景技術：

1、保護膜是一種專為保護各種表面而設計的薄膜材料，它通常具有優異的阻隔性能、抗沖擊性能、耐候性和耐磨性，能夠在加工、運輸、儲存和使用過程中，有效地防止產品或材料的表面受到污染、劃傷或損傷，保護膜的種類繁多，根據材質可分為pp、pvc、pet、ar、pe、opp、oca等多種類型，每種材質的保護膜都具有獨特的特性和適用范圍，在保護膜生產時需要使用保護膜厚度控制裝置。

2、目前在對保護膜進行生產時，需要使用到不同機器對不同厚度的保護膜進行生產，生產效率較低且成本較高，且保護膜生產完成后，無法快速對不同厚度的保護膜進行收卷，影響生產效率。

3、因此，有必要提供一種新的保護膜厚度控制裝置解決上述技術問題。

技術實現思路

1、本實用新型的目的在于提供一種保護膜厚度控制裝置，以解決上述背景技術中提出的問題。

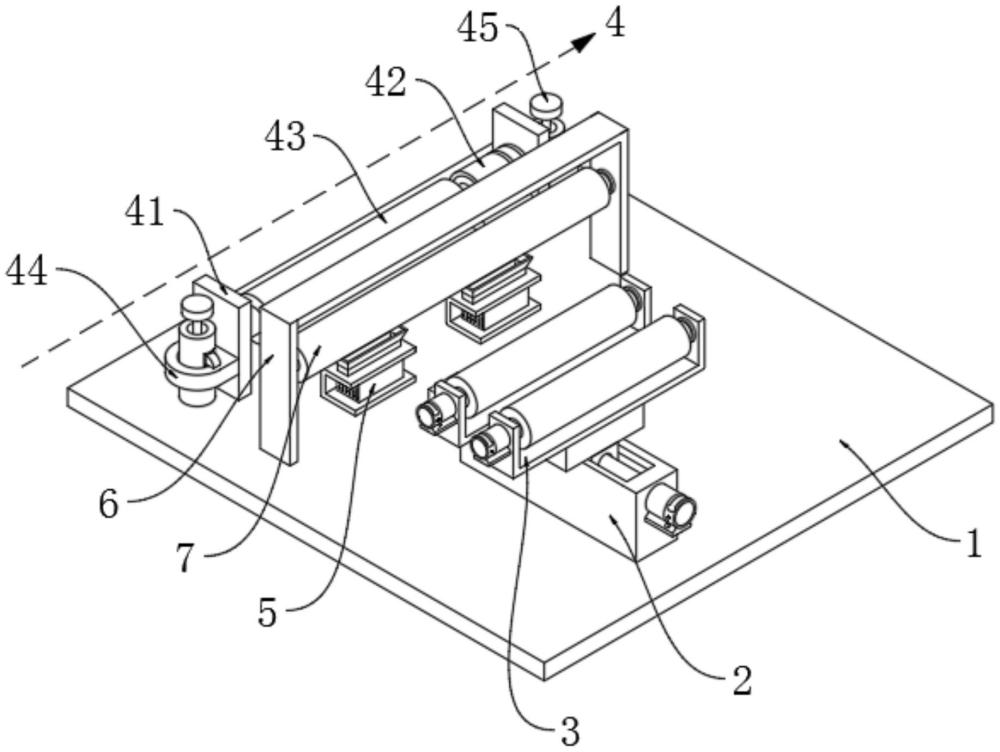

2、為實現上述目的，本實用新型提供如下技術方案：一種保護膜厚度控制裝置，包括底板，還包括：設置于底板頂部的調節件，所述調節件的頂部設置有對保護膜進行擠壓成型的擠壓件；設置于底板頂部的收卷組件，所述收卷組件包括設置于底板頂部的安裝板，所述安裝板的一側固定連接有第一電機，所述第一電機的輸出端固定連接有收卷輥，所述安裝板的另一側設置有限位套，所述底板的頂部設置有安裝件；設置于底板頂部的冷卻扇，所述底板的頂部固定連接有固定架，所述固定架的內部設置有打磨輥。

3、優選的，所述調節件包括盒體，以及固定于盒體一側的第二電機。

4、優選的，所述調節件還包括固定于第二電機輸出端的雙向螺桿，以及設置于雙向螺桿外側的螺紋塊。

5、優選的，所述調節件還包括固定于螺紋塊頂部的滑塊、對滑塊進行限位的限位桿，以及固定于滑塊頂部的支撐塊。

6、優選的，所述擠壓件包括支撐架、安裝在支撐架一側的第三電機，以及固定于第三電機輸出端的擠壓輥。

7、優選的，所述安裝件包括殼體，以及在殼體內部滑動的導桿。

8、優選的，所述安裝件還包括固定于導桿頂部的固定塊、固定于固定塊外側的限位環，以及固定于殼體內腔底部的第一彈簧。

9、優選的，所述安裝件還包括固定于導桿外側的固定套、在固定套內部滑動的卡塊、固定于卡塊一側的第二彈簧，以及對卡塊進行限位的限位塊。

10、與現有技術相比，本實用新型的有益效果如下：

11、本實用新型通過設置擠壓件達到對保護膜進行擠壓成型的效果，通過設置調節件可調節擠壓件之間的距離，從而達到對保護膜成型厚度進行控制的效果，通過設置收卷件達到對成型后的保護膜進行收卷的效果，通過設置安裝件方便對收卷輥進行拆卸更換，可對不同厚度保護膜進行收卷，提高了保護膜生產效率。

技術特征：

1.一種保護膜厚度控制裝置，包括底板(1)，其特征在于：還包括：

2.根據權利要求1所述的一種保護膜厚度控制裝置，其特征在于：所述調節件(2)包括盒體(21)，以及固定于盒體(21)一側的第二電機(22)。

3.根據權利要求2所述的一種保護膜厚度控制裝置，其特征在于：所述調節件(2)還包括固定于第二電機(22)輸出端的雙向螺桿(23)，以及設置于雙向螺桿(23)外側的螺紋塊(24)。

4.根據權利要求3所述的一種保護膜厚度控制裝置，其特征在于：所述調節件(2)還包括固定于螺紋塊(24)頂部的滑塊(25)、對滑塊(25)進行限位的限位桿(26)，以及固定于滑塊(25)頂部的支撐塊(27)。

5.根據權利要求1所述的一種保護膜厚度控制裝置，其特征在于：所述擠壓件(3)包括支撐架(31)、安裝在支撐架(31)一側的第三電機(32)，以及固定于第三電機(32)輸出端的擠壓輥(33)。

6.根據權利要求1所述的一種保護膜厚度控制裝置，其特征在于：所述安裝件(45)包括殼體(451)，以及在殼體(451)內部滑動的導桿(452)。

7.根據權利要求6所述的一種保護膜厚度控制裝置，其特征在于：所述安裝件(45)還包括固定于導桿(452)頂部的固定塊(453)、固定于固定塊(453)外側的限位環(454)，以及固定于殼體(451)內腔底部的第一彈簧(455)。

8.根據權利要求7所述的一種保護膜厚度控制裝置，其特征在于：所述安裝件(45)還包括固定于導桿(452)外側的固定套(456)、在固定套(456)內部滑動的卡塊(457)、固定于卡塊(457)一側的第二彈簧(458)，以及對卡塊(457)進行限位的限位塊(459)。

技術總結
本技術涉及保護膜生產技術領域，且公開了一種保護膜厚度控制裝置，包括底板，還包括：設置于底板頂部的調節件，所述調節件的頂部設置有對保護膜進行擠壓成型的擠壓件；設置于底板頂部的收卷組件，所述收卷組件包括設置于底板頂部的安裝板，所述安裝板的一側固定連接有第一電機；本技術通過設置擠壓件達到對保護膜進行擠壓成型的效果，通過設置調節件可調節擠壓件之間的距離，從而達到對保護膜成型厚度進行控制的效果，通過設置收卷件達到對成型后的保護膜進行收卷的效果，通過設置安裝件方便對收卷輥進行拆卸更換，可對不同厚度保護膜進行收卷，提高了保護膜生產效率。

技術研發人員：張召才,趙紅波,王玉樂
受保護的技術使用者：濰坊長青塑膠有限公司
技術研發日：20240515
技術公布日：2025/4/28
