本技術涉及紙護角生產，具體涉及一種紙護角生產紙條導料架。

背景技術：

1、紙護角是一種由紙角條制成的包裝材料，主要用于保護物品在運輸和存儲過程中免受損壞。紙護角有多種形狀和規格，常見的有l形和u形。它們通常由牛卡面紙、沙管紙和專用水溶膠水經由專用機器壓制而成。紙護角具有抗壓、防潮、抗磨損等特性，被廣泛應用于各種產品的包裝和保護。

2、紙護角制造過程中需要使用到導料架對物料進行輸送，然而，傳統導料架的其形狀固定，僅能適應特定尺寸和形狀的紙護角。這一不足限制了導料架的運用效率，導致資源浪費，并提高了生產成本。

3、因此，發明一種紙護角生產紙條導料架來解決上述問題很有必要。

技術實現思路

1、為此，本實用新型提供一種紙護角生產紙條導料架，通過轉動手輪帶動蝸桿在安裝座的內部轉動，之后通過嚙合的蝸輪帶動其中一個轉軸轉動，然后通過兩個嚙合的齒輪帶動另一個轉軸反向轉動，從而可以調節兩個輸送支板的夾角，以解決現有技術中的問題。

2、為了實現上述目的，本實用新型實施例提供如下技術方案：一種紙護角生產紙條導料架，包括安裝架，所述安裝架的內部轉動連接有兩個轉軸，兩個所述轉軸的外部均固定連接有輸送支板，兩個所述輸送支板相對的一面均設置有輸送組件，所述安裝架的外部設置有角度調節組件。

3、所述角度調節組件包括兩個齒輪，兩個所述齒輪分別固定連接于對應的轉軸的外部，且兩個齒輪齒牙嚙合連接，其中一個所述轉軸的外部固定連接有蝸輪，所述安裝架的外部固定連接有安裝座，所述安裝座的內部轉動連接有蝸桿，且蝸桿與蝸輪相嚙合，所述蝸桿的一端固定連接有手輪。

4、作為本實用新型的優選方案，所述輸送組件包括安裝框，所述安裝框固定連接于輸送支板的頂部，所述安裝框的內部轉動連接有主動輥，所述安裝框遠離轉軸的一側安裝有驅動電機，且主動輥固定連接于驅動電機的輸出端，所述安裝框的內部安裝有從動輥，所述從動輥與主動輥的外部轉動連接有輸送帶。

5、作為本實用新型的優選方案，所述安裝框的兩側均開設有滑槽，兩個所述滑槽的內部均滑動連接有滑塊，且從動輥轉動連接于兩個滑塊的內部，所述滑塊與滑槽內壁之間固定連接有張緊彈簧。

6、作為本實用新型的優選方案，所述安裝框的內部轉動連接有多個支撐輥，且輸送帶與多個支撐輥均相貼合。

7、作為本實用新型的優選方案，所述安裝架的底部固定連接有多個腳座，多個所述腳座的內部均開設有固定孔。

8、作為本實用新型的優選方案，所述滑塊截面為工字形，且滑塊卡接于安裝框的外部。

9、在上述技術方案中，本實用新型提供的技術效果和優點：1、通過啟動兩個驅動電機，使得兩個驅動電機的輸出端反向轉動，隨后兩個驅動電機分別帶動對應的主動輥轉動，然后通過從動輥配合，可以帶動兩個輸送帶反向轉動，從而可以在靜摩擦的作用下，使得護角隨著輸送帶移動。

10、2、通過轉動手輪可以帶動蝸桿在安裝座的內部轉動，之后通過嚙合的蝸輪帶動其中一個轉軸轉動，然后通過兩個嚙合的齒輪帶動另一個轉軸反向轉動，從而可以調節兩個輸送支板的夾角，進而可以實現對不同大小形狀的護角進行輸送，提高該裝置的利用率。

技術特征：

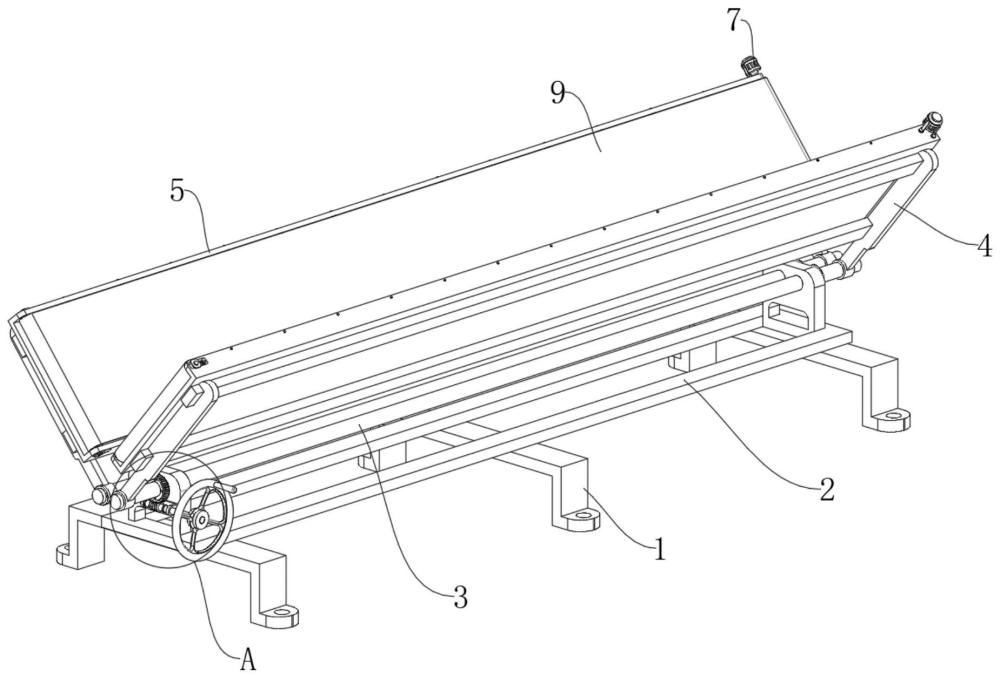

1.一種紙護角生產紙條導料架，包括安裝架（2），其特征在于：所述安裝架（2）的內部轉動連接有兩個轉軸（3），兩個所述轉軸（3）的外部均固定連接有輸送支板（4），兩個所述輸送支板（4）相對的一面均設置有輸送組件，所述安裝架（2）的外部設置有角度調節組件；所述角度調節組件包括兩個齒輪（18），兩個所述齒輪（18）分別固定連接于對應的轉軸（3）的外部，且兩個齒輪（18）齒牙嚙合連接，其中一個所述轉軸（3）的外部固定連接有蝸輪（10），所述安裝架（2）的外部固定連接有安裝座（11），所述安裝座（11）的內部轉動連接有蝸桿（12），且蝸桿（12）與蝸輪（10）相嚙合，所述蝸桿（12）的一端固定連接有手輪（13）。

2.根據權利要求1所述的一種紙護角生產紙條導料架，其特征在于：所述輸送組件包括安裝框（5），所述安裝框（5）固定連接于輸送支板（4）的頂部，所述安裝框（5）的內部轉動連接有主動輥（6），所述安裝框（5）遠離轉軸（3）的一側安裝有驅動電機（7），且主動輥（6）固定連接于驅動電機（7）的輸出端，所述安裝框（5）的內部安裝有從動輥（8），所述從動輥（8）與主動輥（6）的外部轉動連接有輸送帶（9）。

3.根據權利要求2所述的一種紙護角生產紙條導料架，其特征在于：所述安裝框（5）的兩側均開設有滑槽（14），兩個所述滑槽（14）的內部均滑動連接有滑塊（15），且從動輥（8）轉動連接于兩個滑塊（15）的內部，所述滑塊（15）與滑槽（14）內壁之間固定連接有張緊彈簧（16）。

4.根據權利要求2所述的一種紙護角生產紙條導料架，其特征在于：所述安裝框（5）的內部轉動連接有多個支撐輥（17），且輸送帶（9）與多個支撐輥（17）均相貼合。

5.根據權利要求1所述的一種紙護角生產紙條導料架，其特征在于：所述安裝架（2）的底部固定連接有多個腳座（1），多個所述腳座（1）的內部均開設有固定孔。

6.根據權利要求3所述的一種紙護角生產紙條導料架，其特征在于：所述滑塊（15）截面為工字形，且滑塊（15）卡接于安裝框（5）的外部。

技術總結
本技術公開了一種紙護角生產紙條導料架，涉及紙護角生產技術領域，包括安裝架，所述安裝架內部轉動連接有兩個轉軸，兩個所述轉軸的外部均固定連接有輸送支板，兩個所述輸送支板相對的一面均設置有輸送組件，所述安裝架外部設置有角度調節組件；所述角度調節組件包括兩個齒輪，兩個所述齒輪分別固定連接于對應的轉軸的外部，且兩個齒輪齒牙嚙合連接，其中一個所述轉軸外部固定連接有蝸輪，所述安裝架外部固定連接有安裝座，所述安裝座的內部轉動連接有蝸桿，且蝸桿與蝸輪相嚙合，所述蝸桿的一端固定連接有手輪。本技術通過角度調節組件可以實現調節兩個輸送支板的夾角，從而對不同大小形狀的護角進行輸送，提高該裝置的利用率。

技術研發人員：黃樹彪,黃煒聰
受保護的技術使用者：江門市匯譽包裝器材有限公司
技術研發日：20240516
技術公布日：2025/4/28
