本技術涉及蜂蜜貼生產，具體涉及一種蜂蜜貼生產用進料裝置。

背景技術：

1、膏藥貼主要用來治療瘡癤、消腫痛等，由于膏藥用于肌表薄貼，所以膏藥中取氣味具厚的藥物，并加以引藥率領群藥，開結行滯直達病所。因此可透入皮膚產生消炎、止痛、活血化淤等效果。

2、蜂蜜也是一種中藥材，當前將蜂蜜制成的藥膏形成膏藥貼可乘坐蜂蜜貼，當前的蜂蜜貼中蜂蜜藥膏是重要的原材料之一，目前一般會將蜂蜜藥膏放置在儲存筒內，儲存筒內的蜂蜜藥膏在不斷送料加工后，其內部表面也會粘附一定的余料，粘附的蜂蜜藥膏容易發生變質，從而需要對儲存筒進行清洗，然而由于蜂蜜藥膏粘附在儲存筒后清洗較為不便，并且拆卸清洗也會占用一定的時間，從而影響蜂蜜貼的生產效率，從而影響為此提出一種蜂蜜貼生產用進料裝置。

技術實現思路

1、本實用新型的目的在于：為解決粘附的蜂蜜藥膏容易發生變質，從而需要對儲儲存筒進行清洗，然而由于蜂蜜藥膏粘附在儲存筒后清洗較為不便，并且拆卸清洗也會占用一定的時間，從而影響蜂蜜貼的生產效率的問題，本實用新型提供了一種蜂蜜貼生產用進料裝置。

2、本實用新型為了實現上述目的具體采用以下技術方案：

3、一種蜂蜜貼生產用進料裝置，包括儲料筒，所述儲料筒內插接安裝有替換管，且儲料筒的底端外側壁上固定安裝有多個支撐塊，所述替換管的上側設置有進料密封機構，且替換管的一側固定安裝有進料管，所述儲料筒的側壁上開設有出料缺口，所述進料管的一端貫穿出料缺口設置，所述儲料筒的側壁上位于進料密封機構的一側設置有卡位機構，所述替換管內滑動安裝有推料板，且推料板的下側設置有多節推動機構。

4、優選地，所述進料密封機構包括上壓板，所述上壓板滑動插設在儲料筒內，且上壓板的側壁上固定安裝有螺紋柱，所述螺紋柱的一端螺接安裝有螺紋管，且螺紋管的一端固定安裝有活塞壓板，所述活塞壓板滑動設置在替換管內。

5、優選地，所述上壓板的一側固定安裝有卡位板，所述卡位板與儲料筒的側壁上對稱開設有半圓槽，所述進料管的一端貫穿設置在半圓槽內。

6、優選地，所述卡位機構包括側邊塊，所述側邊塊的一側固定安裝在儲料筒的側壁上，且側邊塊的側壁上轉動安裝有卡位桿，所述卡位桿設置在上壓板的一側，且卡位桿的一側與上壓板相抵接觸。

7、優選地，所述多節推動機構包括主氣撐伸縮桿，所述主氣撐伸縮桿的一端固定安裝在儲料筒的底端側壁上，且主氣撐伸縮桿的一端與推料板相連接，所述儲料筒的底端外側壁上固定安裝有氣泵，且氣泵與主氣撐伸縮桿相連通設置。

8、優選地，所述主氣撐伸縮桿的一端固定安裝有左側銜接板，且左側銜接板上固定安裝有左側氣撐伸縮桿，所述左側氣撐伸縮桿的一端固定安裝有右側銜接板，且右側銜接板的側壁上固定安裝有右側氣撐伸縮桿，所述右側氣撐伸縮桿的一端安裝在推料板上，所述主氣撐伸縮桿的側壁上對稱安裝有柔性聯通氣管，兩個所述柔性聯通氣管分別與左側氣撐伸縮桿和右側氣撐伸縮桿相連通設置。

9、本實用新型的有益效果如下：

10、1、在本實用新型中，將生產用原材料放入到替換管內，然后在上側放入上壓板，并且將設置的活塞壓板滑動插入到替換管內，接著轉動側邊塊上的卡位桿對上壓板進行限位卡緊，接著在進行原材料送料時，啟動儲料筒底部的氣泵向主氣撐伸縮桿內注入空氣，從而使其向上升起，并且通過設置的左側氣撐伸縮桿和右側氣撐伸縮桿能夠延長推料板的移動距離，從而便于減小裝置體積并儲存更多的蜂蜜藥膏原材料，接著推料板會將替換管內的原材料通過進料管擠出加工，這樣后續只需抽出替換管和卸下活塞壓板以及推料板進行更換，從而無需拆卸整個儲料筒進行清洗，能夠避免殘余原料產生的不良影響的情況下，同時還能避免由于清洗設備影響蜂蜜貼的加工效率。

技術特征：

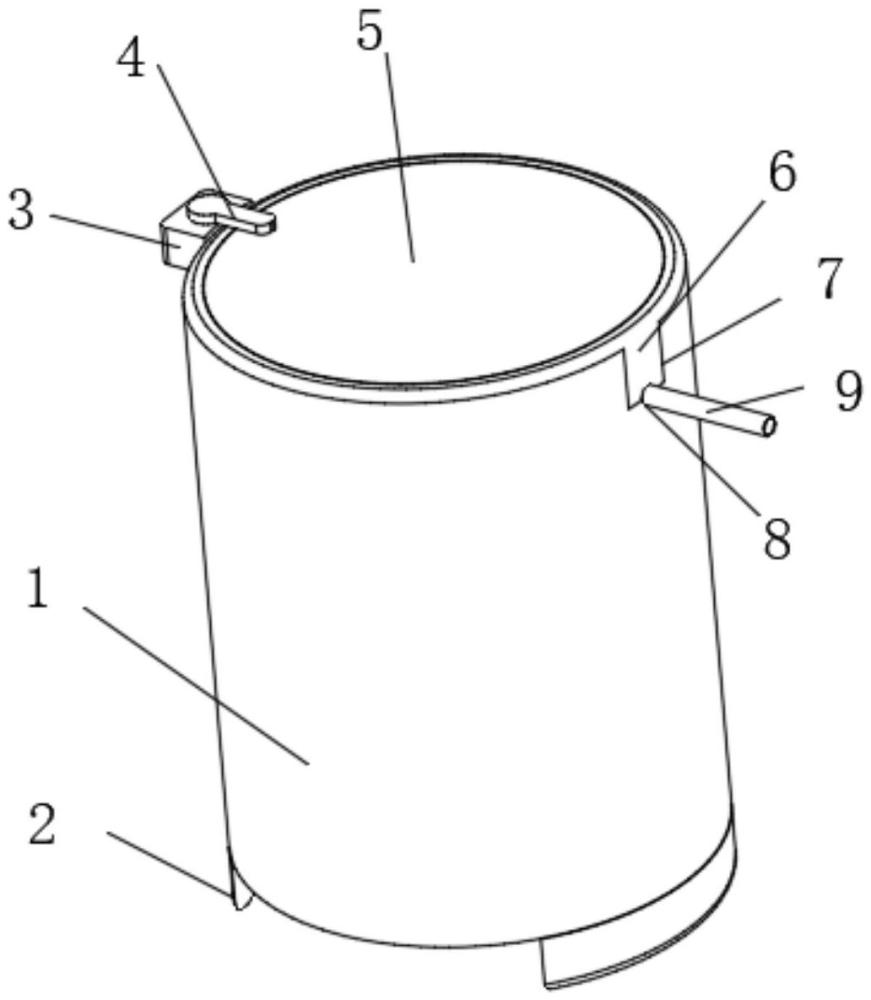

1.一種蜂蜜貼生產用進料裝置，其特征在于，包括儲料筒(1)，所述儲料筒(1)內插接安裝有替換管(11)，且儲料筒(1)的底端外側壁上固定安裝有多個支撐塊(2)，所述替換管(11)的上側設置有進料密封機構，且替換管(11)的一側固定安裝有進料管(9)，所述儲料筒(1)的側壁上開設有出料缺口(7)，所述進料管(9)的一端貫穿出料缺口(7)設置，所述儲料筒(1)的側壁上位于進料密封機構的一側設置有卡位機構，所述替換管(11)內滑動安裝有推料板(16)，且推料板(16)的下側設置有多節推動機構。

2.根據權利要求1所述的一種蜂蜜貼生產用進料裝置，其特征在于，所述進料密封機構包括上壓板(5)，所述上壓板(5)滑動插設在儲料筒(1)內，且上壓板(5)的側壁上固定安裝有螺紋柱(12)，所述螺紋柱(12)的一端螺接安裝有螺紋管(13)，且螺紋管(13)的一端固定安裝有活塞壓板(14)，所述活塞壓板(14)滑動設置在替換管(11)內。

3.根據權利要求2所述的一種蜂蜜貼生產用進料裝置，其特征在于，所述上壓板(5)的一側固定安裝有卡位板(6)，所述卡位板(6)與儲料筒(1)的側壁上對稱開設有半圓槽(8)，所述進料管(9)的一端貫穿設置在半圓槽(8)內。

4.根據權利要求2所述的一種蜂蜜貼生產用進料裝置，其特征在于，所述卡位機構包括側邊塊(3)，所述側邊塊(3)的一側固定安裝在儲料筒(1)的側壁上，且側邊塊(3)的側壁上轉動安裝有卡位桿(4)，所述卡位桿(4)設置在上壓板(5)的一側，且卡位桿(4)的一側與上壓板(5)相抵接觸。

5.根據權利要求1所述的一種蜂蜜貼生產用進料裝置，其特征在于，所述多節推動機構包括主氣撐伸縮桿(17)，所述主氣撐伸縮桿(17)的一端固定安裝在儲料筒(1)的底端側壁上，且主氣撐伸縮桿(17)的一端與推料板(16)相連接，所述儲料筒(1)的底端外側壁上固定安裝有氣泵(10)，且氣泵(10)與主氣撐伸縮桿(17)相連通設置。

6.根據權利要求5所述的一種蜂蜜貼生產用進料裝置，其特征在于，所述主氣撐伸縮桿(17)的一端固定安裝有左側銜接板(18)，且左側銜接板(18)上固定安裝有左側氣撐伸縮桿(19)，所述左側氣撐伸縮桿(19)的一端固定安裝有右側銜接板(20)，且右側銜接板(20)的側壁上固定安裝有右側氣撐伸縮桿(21)，所述右側氣撐伸縮桿(21)的一端安裝在推料板(16)上，所述主氣撐伸縮桿(17)的側壁上對稱安裝有柔性聯通氣管(15)，兩個所述柔性聯通氣管(15)分別與左側氣撐伸縮桿(19)和右側氣撐伸縮桿(21)相連通設置。

技術總結
本技術公開了一種蜂蜜貼生產用進料裝置，涉及蜂蜜貼生產技術領域。本技術包括儲料筒，所述儲料筒內插接安裝有替換管，且儲料筒的底端外側壁上固定安裝有多個支撐塊，所述替換管的上側設置有進料密封機構，且替換管的一側固定安裝有進料管，所述儲料筒的側壁上開設有出料缺口，所述進料管的一端貫穿出料缺口設置，所述儲料筒的側壁上位于進料密封機構的一側設置有卡位機構，所述替換管內滑動安裝有推料板，且推料板的下側設置有多節推動機構。本技術只需抽出替換管和卸下活塞壓板以及推料板進行更換，從而無需拆卸整個儲料筒進行清洗，能夠避免殘余原料產生的不良影響的情況下，同時還能避免由于清洗設備影響蜂蜜貼的加工效率。

技術研發人員：王曉兵
受保護的技術使用者：河南湯百年健康產業有限公司
技術研發日：20240607
技術公布日：2025/4/28
