本公開涉及火力發電廠輸灰，具體地，涉及一種火力發電廠氣力輸灰系統。

背景技術：

1、火力發電廠通常包括多個子電場，每個子電場具有不同的輸灰單元，傳統的電場通常是將多個輸灰單元的排灰支管共同連接在同一根排灰母管上，然后通過排灰母管進行統一排灰。

2、在火力發電廠機組高負荷大煤量運行期間，當個別輸灰單元的出灰量大時，會增大其對應母管的排灰壓力，進而帶來排灰母管內部堵灰以及輸灰單元的料斗高位的問題。相關技術中，為了保證高負荷期間電場的正常排灰，可以通過切換閥門將排灰壓力較大的母管對應的部分排灰支管選擇性地連接到其他排灰母管上進行排灰，如此設計，雖然在一定程度可以解決煤灰的排出問題，但是當火力發電廠的各個排灰母管均處于高負荷運行時，則無法通過再切換閥門解決該問題。

技術實現思路

1、本公開的目的是提供一種火力發電廠氣力輸灰系統，以至少部分地解決相關技術中存在的問題。

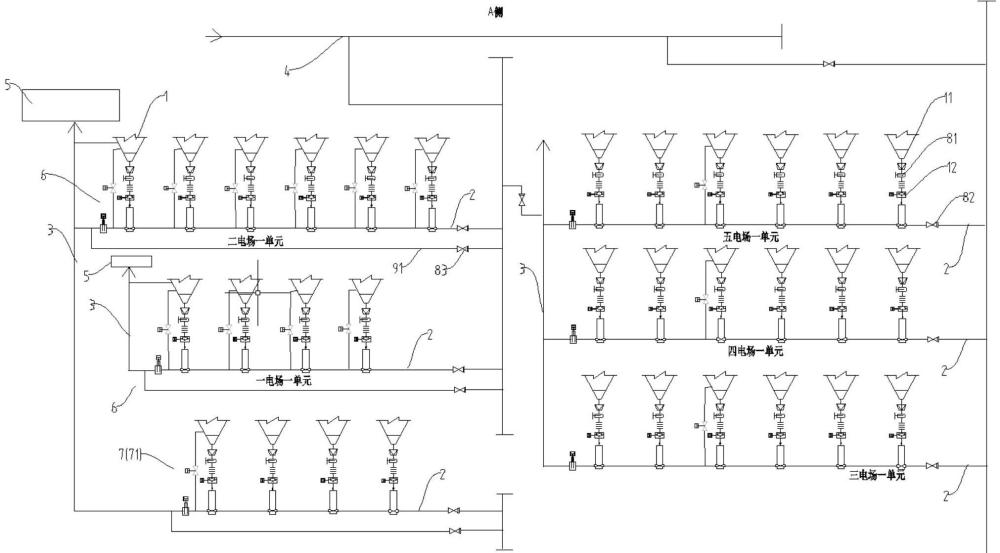

2、為了實現上述目的，本公開的提供一種火力發電廠氣力輸灰系統，火力發電廠包括灰?guī)旌投鄠€(gè)子區域，所述火力發電廠氣力輸灰系統包括：

3、多個集灰裝置，每個所述子區域內設置有至少一個所述集灰裝置；

4、多個子管道，每個所述子區域中的所述集灰裝置通過相應的子管道串聯，以使所述子管道接收相應的集灰裝置內的灰料；

5、多個母管道，一端連接灰?guī)臁⒘硪欢诉B通相應的子管道；以及

6、氣源，用于將所述集灰裝置內的灰料經由相應的子管道和相應的母管道排至所述灰?guī)欤?/p>

7、其中，至少兩個所述母管道僅與一個所述子管道連通。

8、可選地，至少三個所述母管道僅與一個所述子管道連通。

9、可選地，所述火力發電廠還包括省煤器，所述省煤器的第一旁側和第二旁側分別設置有至少一個所述集灰裝置，所述第一旁側和所述第二旁側的所述集灰裝置分別通過相應的子管道串聯，以使所述子管道接收相應的集灰裝置內的灰料。

10、可選地，所述第一旁側、所述第二旁側以及至少一個所述子區域的所述子管道連通于同一個所述母管道。

11、可選地，至少兩個所述子區域的子管道連通于同一個所述母管道。

12、可選地，每個所述集灰裝置包括灰斗和倉泵，所述倉泵連通于所述灰斗和相應的子管道之間，以將所述灰斗內的灰料排至相應的子管道。

13、可選地，所述倉泵和所述灰斗之間設置有第一閥門，所述倉泵和所述子管道之間設置有第二閥門，所述倉泵設置有排氣閥，

14、其中，所述氣源與所述子管道的遠離相應的母管道的位置通過第一氣管連通，所述倉泵與所述氣源連通，所述第一氣管上設置有第三閥門。

15、可選地，所述氣源與所述子管道的靠近相應的母管道的位置通過第二氣管連通，所述第二氣管上設置有第四閥門。

16、可選地，每個所述倉泵內設置有連接所述第四閥門的壓力傳感器。

17、可選地，還包括設置于所述灰斗上的靜電裝置。

18、通過上述技術方案，將兩個母管道分別僅與電場中排灰量較大的子區域中的子管道連接，以對其進行獨立排灰，有效降低了母管道堵灰的風險。并且，當其他子區域的子管道堵灰時，可將堵灰的子管道連接至低負荷運行的母管上，使得輸灰循環周期與輸灰時間將得到保證，從而提高輸灰效率，降低輸灰管道磨損率，輸灰頻次的降低大大降低了氣力輸灰設備機械損傷。

19、本公開的其他特征和優點將在隨后的具體實施方式部分予以詳細說明。

技術特征：

1.一種火力發電廠氣力輸灰系統，火力發電廠包括灰?guī)旌投鄠€(gè)子區域，其特征在于，所述火力發電廠氣力輸灰系統包括：

2.根據權利要求1所述的一種火力發電廠氣力輸灰系統，其特征在于，至少三個所述母管道僅與一個所述子管道連通。

3.根據權利要求1或2所述的一種火力發電廠氣力輸灰系統，其特征在于，所述火力發電廠還包括省煤器，所述省煤器的第一旁側和第二旁側分別設置有至少一個所述集灰裝置，所述第一旁側和所述第二旁側的所述集灰裝置分別通過相應的子管道串聯，以使所述子管道接收相應的集灰裝置內的灰料。

4.根據權利要求3所述的一種火力發電廠氣力輸灰系統，其特征在于，所述第一旁側、所述第二旁側以及至少一個所述子區域的所述子管道連通于同一個所述母管道。

5.根據權利要求1或2所述的一種火力發電廠氣力輸灰系統，其特征在于，至少兩個所述子區域的子管道連通于同一個所述母管道。

6.根據權利要求1所述的一種火力發電廠氣力輸灰系統，其特征在于，每個所述集灰裝置包括灰斗和倉泵，所述倉泵連通于所述灰斗和相應的子管道之間，以將所述灰斗內的灰料排至相應的子管道。

7.根據權利要求6所述的一種火力發電廠氣力輸灰系統，其特征在于，所述倉泵和所述灰斗之間設置有第一閥門，所述倉泵和所述子管道之間設置有第二閥門，所述倉泵設置有排氣閥，

8.根據權利要求7所述的一種火力發電廠氣力輸灰系統，其特征在于，所述氣源與所述子管道的靠近相應的母管道的位置通過第二氣管連通，所述第二氣管上設置有第四閥門。

9.根據權利要求8所述的一種火力發電廠氣力輸灰系統，其特征在于，每個所述倉泵內設置有連接所述第四閥門的壓力傳感器。

10.根據權利要求6所述的一種火力發電廠氣力輸灰系統，其特征在于，還包括設置于所述灰斗上的靜電裝置。

技術總結
本公開涉及一種火力發電廠氣力輸灰系統，火力發電廠包括灰?guī)旌投鄠€(gè)子區域，所述火力發電廠氣力輸灰系統包括：多個集灰裝置，每個所述子區域內設置有至少一個所述集灰裝置；多個子管道，每個所述子區域中的所述集灰裝置通過相應的子管道串聯，以使所述子管道接收相應的集灰裝置內的灰料；多個母管道，一端連接灰?guī)臁⒘硪欢诉B通相應的子管道；以及氣源，用于將所述集灰裝置內的灰料經由相應的子管道和相應的母管道排至所述灰?guī)欤渲校辽賰蓚€(gè)所述母管道僅與一個所述子管道連通。

技術研發人員：杜程龍,劉強,康金棟,吳占峰,王天程,段墨棪,劉佳明,趙德鑫,王建輝,楊文凱,高越,王澤輝,戴文瑞,李小丹,蔡云峰,李曉敏,馬輝,張?jiān)?br/>受保護的技術使用者：國能浙能寧東發電有限公司
技術研發日：20240613
技術公布日：2025/4/28
