本技術涉及防離析裝置，更具體的說是涉及一種集料立體料倉卸料防離析裝置。

背景技術：

1、集料混凝土是以水泥為主要膠結料，卸料的過程中，集料從皮帶輸送設備端下落，由于與倉底的高差大，造成粗細顆粒分離，成堆時粗顆粒容易滾向外側，造成下落點的范圍細、外側粗的現象。這種情況會導致級配變異，致使瀝青攪拌機的某檔熱料倉等料或滿倉的出現，影響生產效率和生產質量的穩定性。

技術實現思路

1、有鑒于此，本實用新型提供了一種集料立體料倉卸料防離析裝置。

2、為了實現上述目的，本實用新型采用如下技術方案：一種集料立體料倉卸料防離析裝置，包括立體料倉及設置于立體料倉底部的料軌，所述立體料倉頂部設置進料口，底部設置出料口，立體料倉內通過多個導料板分隔形成出個隔層腔，多個隔層腔上下分布；

3、所述導料板設置有連通上、下隔層腔的料口；

4、所述立體料倉內設置有攪拌棍，攪拌棍由電機帶動自轉；

5、所述料軌沿傳輸方向設置有多個擋塊件。

6、作為本實用新型優選的一種方案，所述的攪拌棍包括中軸以及分布在中軸上的、沿徑向方向伸出的多個料棍。

7、作為本實用新型優選的一種方案，所述的多個料棍的伸出方向不完全相同，多個料棍的高度不完全相同。

8、作為本實用新型優選的一種方案，所述中軸由上而下并穿過多個導料板，中軸設置于立體料倉的中心。

9、作為本實用新型優選的一種方案，每個導料板上設置有兩個料口，相鄰的導料板之間其料口不重疊。

10、作為本實用新型優選的一種方案，所述導料板向料口傾斜，或料口設置于導料板的低位，便于引導集料從出料口流出。

11、作為本實用新型優選的一種方案，所述立體料倉底部設置有震動馬達。

12、作為本實用新型優選的一種方案，所述料軌設置有傳輸帶。

13、作為本實用新型優選的一種方案，所述擋塊件呈耙狀。

14、經由上述的技術方案可知，與現有技術相比，本實用新型具有以下有益技術效果：本實用新型通過在立體料倉中設置導料板和攪拌棍，減緩了卸料速度，避免了由于卸料時高度差大，造成粗細顆粒分離，防止離析現象，同時在軌道上設置了擋塊件，減緩卸料速度，也使得粗、細顆粒在傳輸過程中再混合，使集料粗細均勻，有效地防止離析，整體結構簡單。

技術特征：

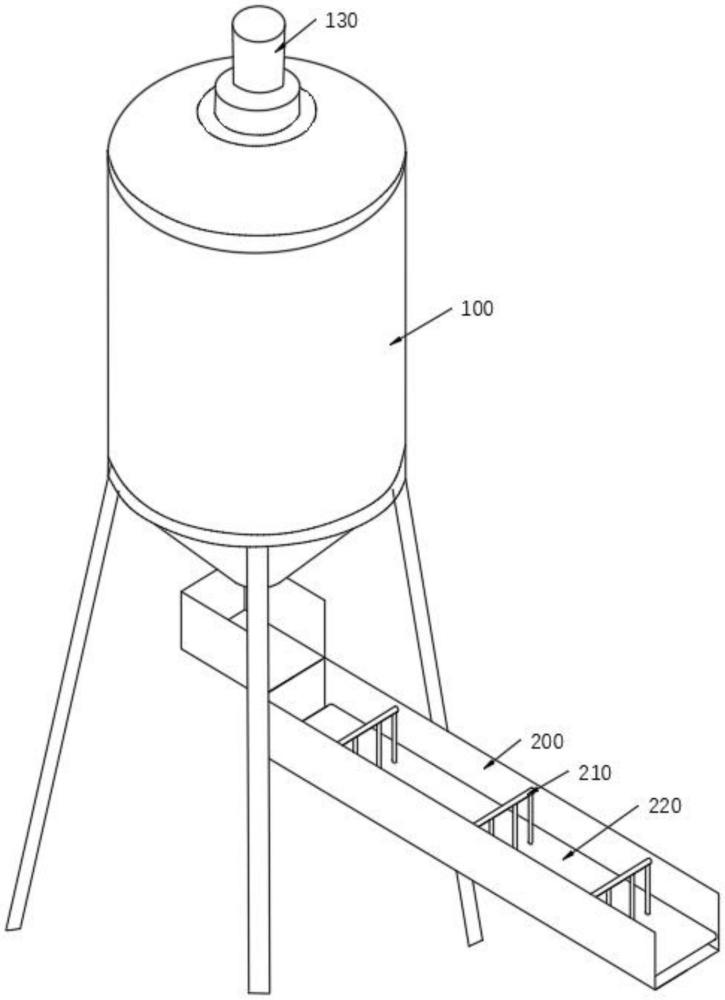

1.一種集料立體料倉卸料防離析裝置，包括立體料倉(100)及設置于立體料倉(100)底部的料軌(200)，其特征在于：

2.根據權利要求1所述的一種集料立體料倉卸料防離析裝置，其特征在于：所述的攪拌棍(120)包括中軸(121)以及分布在中軸(121)上的、沿徑向方向伸出的多個料棍(122)。

3.根據權利要求2所述的一種集料立體料倉卸料防離析裝置，其特征在于：所述的多個料棍(122)的伸出方向不完全相同，多個料棍(122)的高度不完全相同。

4.根據權利要求2所述的一種集料立體料倉卸料防離析裝置，其特征在于：所述中軸(121)由上而下并穿過多個導料板(110)，中軸(121)設置于立體料倉(100)的中心。

5.根據權利要求1所述的一種集料立體料倉卸料防離析裝置，其特征在于：每個導料板(110)上設置有兩個料口(111)，相鄰的導料板(110)之間其料口(111)不重疊。

6.根據權利要求5所述的一種集料立體料倉卸料防離析裝置，其特征在于：所述導料板(110)向料口(111)傾斜，或料口(111)設置于導料板(110)的低位，便于引導集料從出料口(111)流出。

7.根據權利要求1所述的一種集料立體料倉卸料防離析裝置，其特征在于：所述立體料倉(100)底部設置有震動馬達。

8.根據權利要求1所述的一種集料立體料倉卸料防離析裝置，其特征在于：所述料軌(200)設置有傳輸帶(220)。

9.根據權利要求8所述的一種集料立體料倉卸料防離析裝置，其特征在于：所述擋塊件(210)呈耙狀。

技術總結
本技術公開了一種集料立體料倉卸料防離析裝置，包括立體料倉及設置于立體料倉底部的料軌，所述立體料倉頂部設置進料口，底部設置出料口，立體料倉內通過多個導料板分隔形成出個隔層腔，多個隔層腔上下分布；所述導料板設置有連通上、下隔層腔的料口；所述立體料倉內設置有攪拌棍，攪拌棍由電機帶動自轉；所述料軌沿傳輸方向設置有多個擋塊件。本技術通過在立體料倉中設置導料板和攪拌棍，減緩了卸料速度，避免了由于卸料時高度差大，造成粗細顆粒分離，防止離析現象，同時在軌道上設置了擋塊件，減緩卸料速度，也使得粗、細顆粒在傳輸過程中再混合，使集料粗細均勻，有效地防止離析，整體結構簡單。

技術研發人員：陶仁成,鐘暢,羅發錦,李鋼新,鄧蓉,陳嘉濤,樊旭昭,楊波
受保護的技術使用者：佛山市順德區路橋養護有限公司
技術研發日：20240628
技術公布日：2025/4/28
