本技術屬于醫療器械，尤其涉及一種化療藥物性廢物回收裝置。

背景技術：

1、化療藥物或稱為抗腫瘤藥物，它能夠作用在腫瘤細胞生長繁殖的不同環節上，以抑制或殺死腫瘤細胞，是目前治療腫瘤的主要藥物。臨床上，主要通過輸液的方式對腫瘤患者進行治療，但輸液化療后廢棄物中的主要物質為細胞毒性藥物，對人體存在極大的危險性，如人體過度接觸則存在畸形、突變、或癌變的可能性，所以化療藥物輸液空瓶的回收極為關鍵。

2、目前醫院使用的回收垃圾桶多為下壓式或腳踏式桶蓋，下壓式桶蓋主要是在輸液空瓶的重力作用下朝桶內打開，此時輸液空瓶將直接接觸到桶蓋，瓶內殘留的藥物可能會沾染在桶蓋的外表面上，使得藥物暴露并揮發至空氣中，易對醫護人員造成直接的接觸污染；而腳踏式桶蓋在開合的過程中，桶內的揮發性殘留物質極易散發至環境中，甚至在桶蓋開合的過程中噴濺至醫護人員的身上，危害醫護人員的身體健康。

3、對于上述問題，在專利cn?202120499282?.x中公開了一種回收化療藥物輸液空瓶的垃圾桶，包括桶體，所述桶體的上端設有桶蓋，所述桶蓋上開設有向桶體內部延伸的斜坡滑道?，所述斜坡滑道出口端的外側上鉸接有擋板，所述斜坡滑道的內壁上均設有第一吸收層。在醫護人員需要對化療藥物輸液空瓶進行回收時?，可直接將輸液瓶從斜坡滑道的開口處投入，輸液瓶將沿著滑道在重力作用下將出口端的擋板推開并落入垃圾桶中，無需醫護人員手動開合桶蓋，免于直接接觸，也避免了殘留藥物噴濺到醫護人員的身上；此外，回收滑道內壁上的吸收層能夠快速的將殘留藥物進行吸收，避免藥物揮發至空氣中?，減少化療廢物對人體造成的危害。

4、但是本發明人認為，現有的化療所使用的輸液瓶一般為塑料材質，其質量較輕，由于擋板與彈簧連接，不一定可直接將擋板推開，且對于其他的化療廢物如注射器等其質量均較輕，因此對于上述技術可進一步改進。

技術實現思路

1、本實用新型的目的在于提供一種化療藥物性廢物回收裝置，該裝置可自動感應控制，在廢物回收時可自動打開回收口，在擺放過程中可使得回收口常閉，因此可不局限于廢物重量的限制，也可避免化療殘留藥物揮發，進一步對廢物進行消毒，有效降低化療廢物對人體的危害。

2、為實現上述目的，本實用新型提供如下技術方案：一種化療藥物性廢物回收裝置，包括回收筒體，所述回收筒體內部固定有隔斷板，隔斷板將回收筒體分隔為下方的回收收集區及上方的消毒液存放區，消毒液存放區內部固定有弧形隔板，弧形隔板一側設有固定在隔斷板內部的回收口，回收口與回收收集區連通，回收口朝向回收收集區端固定有伸縮膠圈，位于伸縮膠圈下方設有滑動連接在隔斷板上的角型密封板，角型密封板連接有自動控制件，所述回收收集區內部螺絲安裝有環形導管，環形導管上端固定有連接管，連接管遠離環形導管端與消毒液存放區連通，所述回收筒體側面固定有電源模塊，電源模塊外部連接有插電導線，電源模塊與所述自動控制件串聯。

3、進一步的，所述自動控制件包括套設在回收口外部的支撐架，支撐架上固定有氣缸，氣缸關于支撐架中部對稱設置，每個氣缸輸出端固定有驅動桿，驅動桿貫穿隔斷板后與所述角型密封板固定連接，還包括固定在回收口內壁上的光電控制開關，光電控制開關與電源模塊及氣缸串聯。

4、進一步的，所述驅動桿外部套設有彈簧，彈簧一端固定在隔斷板底部，另一端固定在角型密封板上。

5、進一步的，所述連接管外部連接有水泵，水泵外部設有固定在隔斷板底部的隔離框，水泵與光電控制開關串聯連接，所述回收筒體側面對應隔斷框位置處設有若干的散熱孔。

6、進一步的，所述環形導管朝向回收筒體內部側固定有若干的噴頭。

7、進一步的，所述回收筒體底部固定有錐形分散板，錐形分散板上設有均布的漏孔。

8、進一步的，所述回收筒體底部固定有若干的支撐塊，位于回收筒體底部螺紋連接有端蓋，端蓋內部固定有若干的凸起，凸起沿端蓋圓周方向設有若干，凸起之間存在有吸水墊，端蓋遠離回收筒體端固定有握持桿。

9、所述回收筒體上端固定有蓋板，蓋板上預留有供回收口伸出的通槽，位于通槽一側還設有固定在蓋板上的進液口，進液口內部加塞有木塞。

10、本實用新型的有益效果是：

11、該化療藥物性廢物回收裝置在回收口內部安裝光電控制開關，可實現自動控制回收口底部的角型密封板移動，進而在廢物落入回收口內部時，回收口底部的角型密封板移開，廢物自動落入回收筒體內部，在回收口內部未存在廢物時，角型密封板自動抵觸在回收口底部，可將回收口封閉，避免化療廢物上殘留的藥液揮發。2、同時氣缸串聯的還設有水泵，在醫療廢物進入回收筒體內部后，可自動進行消毒液噴灑，進一步對化療廢物進行消毒，同時稀釋殘留藥物，進一步降低殘留的藥液揮發。

技術特征：

1.一種化療藥物性廢物回收裝置，其特征在于，該裝置包括回收筒體(1)，所述回收筒體(1)內部固定有隔斷板(2)，隔斷板(2)將回收筒體(1)分隔為下方的回收收集區(3)及上方的消毒液存放區(4)，消毒液存放區(4)內部固定有弧形隔板(5)，弧形隔板(5)一側設有固定在隔斷板(2)內部的回收口(6)，回收口(6)與回收收集區(3)連通，回收口(6)朝向回收收集區(3)端固定有伸縮膠圈(7)，位于伸縮膠圈(7)下方設有滑動連接在隔斷板(2)上的角型密封板(8)，角型密封板(8)連接有自動控制件，所述回收收集區(3)內部螺絲安裝有環形導管(9)，環形導管(9)上端固定有連接管(10)，連接管(10)遠離環形導管(9)端與消毒液存放區(4)連通，所述回收筒體(1)側面固定有電源模塊(11)，電源模塊(11)外部連接有插電導線(12)，電源模塊(11)與所述自動控制件串聯。

2.根據權利要求1所述的化療藥物性廢物回收裝置，其特征在于，所述自動控制件包括套設在回收口(6)外部的支撐架(13)，支撐架(13)上固定有氣缸(14)，氣缸(14)關于支撐架(13)中部對稱設置，每個氣缸(14)輸出端固定有驅動桿(15)，驅動桿(15)貫穿隔斷板(2)后與所述角型密封板(8)固定連接，還包括固定在回收口(6)內壁上的光電控制開關(16)，光電控制開關(16)與電源模塊(11)及氣缸(14)串聯。

3.根據權利要求2所述的化療藥物性廢物回收裝置，其特征在于，所述驅動桿(15)外部套設有彈簧(17)，彈簧(17)一端固定在隔斷板(2)底部，另一端固定在角型密封板(8)上。

4.根據權利要求2所述的化療藥物性廢物回收裝置，其特征在于，所述連接管(10)外部連接有水泵(18)，水泵(18)外部設有固定在隔斷板(2)底部的隔離框(19)，水泵(18)與光電控制開關(16)串聯連接，所述回收筒體(1)側面對應隔斷框位置處設有若干的散熱孔(20)。

5.根據權利要求1所述的化療藥物性廢物回收裝置，其特征在于，所述環形導管(9)朝向回收筒體(1)內部側固定有若干的噴頭(21)。

6.根據權利要求1所述的化療藥物性廢物回收裝置，其特征在于，所述回收筒體(1)底部固定有錐形分散板(22)，錐形分散板(22)上設有均布的漏孔(23)。

7.根據權利要求1所述的化療藥物性廢物回收裝置，其特征在于，所述回收筒體(1)底部固定有若干的支撐塊(24)，位于回收筒體(1)底部螺紋連接有端蓋(25)，端蓋(25)內部固定有若干的凸起(26)，凸起(26)沿端蓋(25)圓周方向設有若干，凸起(26)之間存在有吸水墊(31)，端蓋(25)遠離回收筒體(1)端固定有握持桿(32)。

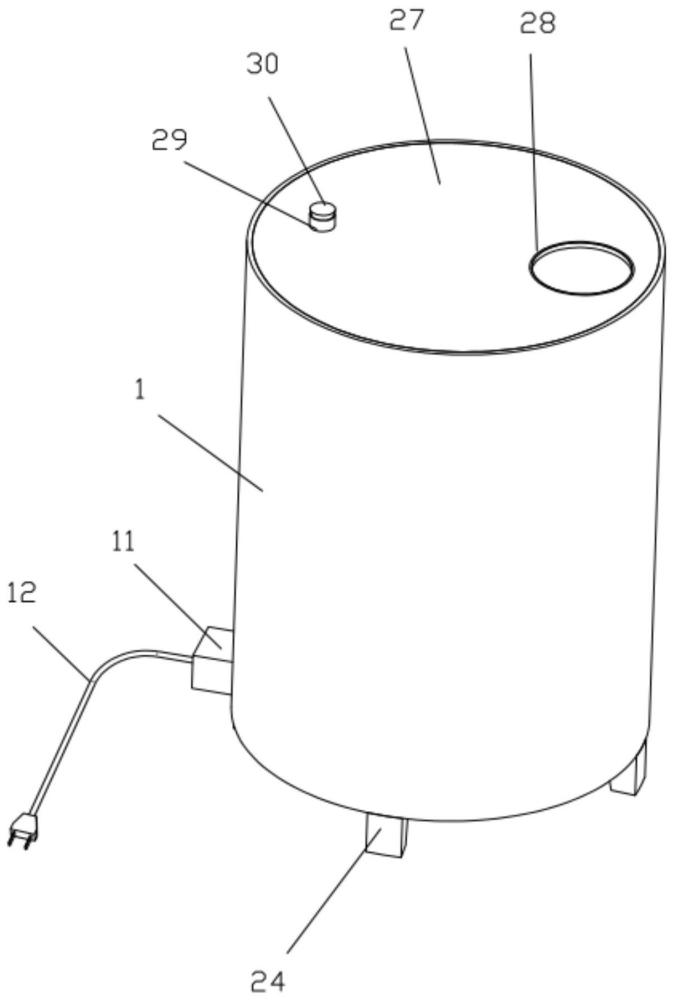

8.根據權利要求1所述的化療藥物性廢物回收裝置，其特征在于，所述回收筒體(1)上端固定有蓋板(27)，蓋板(27)上預留有供回收口(6)伸出的通槽(28)，位于通槽(28)一側還設有固定在蓋板(27)上的進液口(29)，進液口(29)內部加塞有木塞(30)。

技術總結
本技術公開了一種化療藥物性廢物回收裝置，屬于醫療器械技術領域，該裝置包括回收筒體，回收筒體內部有隔斷板，隔斷板將回收筒體分隔為下方的回收收集區及上方的消毒液存放區，消毒液存放區內部固定有弧形隔板，弧形隔板一側設有固定在隔斷板內部的回收口，回收口與回收收集區連通，回收口朝向回收收集區端設有滑動的角型密封板，角型密封板連接有自動控制件，回收收集區內部螺絲安裝有環形導管，環形導管上端固定有連接管；該裝置可自動感應控制，在廢物回收時可自動打開回收口，在擺放過程中可使得回收口常閉，因此可不局限于廢物重量的限制，也可避免化療殘留藥物揮發，進一步對廢物進行消毒，有效降低化療廢物對人體的危害。

技術研發人員：簡燕蘋,羅平,劉麗瓊,趙曉晶,郭思佳,王展妹,葉林艷
受保護的技術使用者：中國醫學科學院腫瘤醫院深圳醫院
技術研發日：20240628
技術公布日：2025/4/28
