本技術涉及鋼鐵軋制生產，具體涉及一種冷軋酸洗電極板吊裝工具。

背景技術：

1、在冷連軋酸洗線生產過程中，硝酸槽陽極電極更換頻繁，電極起吊時吊帶掛設十分困難，需要檢修人員手伸進電極板空隙，極易造成極板擠手，而且電極板吊裝起來后的倒運集就位過程中還需解開吊繩，檢修人員直接接觸電極板，對施工人員的人身安全造成嚴重威脅，對施工的工期和安裝質量也造成不良影響，因此，需要進一步優化電極板吊裝工具，以確保高效安全地完成電極更換過程，同時減少綁繩和摘繩過程中檢修人員與電機直接手接觸的概率，提高作業人員施工安全性。

技術實現思路

1、本實用新型提供一種冷軋酸洗電極板吊裝工具，以解決上述背景中存在的問題。

2、為了實現上述目的，本實用新型采用以下技術方案：

3、一種冷軋酸洗電極板吊裝工具，包括吊裝卡板，吊裝卡板的頂部垂直連接有立桿，立桿上水平滑動設有支撐板，立桿的頂部可拆卸連接有吊環。

4、進一步地，所述立桿上固定設有限位板，限位板的底部且位于立桿外側固定套設有彈簧，且所述支撐板貫穿立桿和彈簧連接。

5、進一步地，所述立桿的頂部固定設有連接環，所述吊環和連接環之間通過緊固銷軸可拆卸連接。

6、進一步地，所述立桿和吊裝卡板之間還設有多個加筋板。

7、本實用新型具有以下有益效果：

8、本實用新型提供的一種冷軋酸洗電極板吊裝工具，主要由卡板、立桿、支撐板、吊環及彈簧等部件構成，通過將卡板卡裝在電極板空隙中，再將吊具整體旋轉90°，使得卡板和電極板背側完全支撐，經過彈簧和支撐板的限位支撐作用，確保了整個吊具不會受自身重力掉在電極板空隙內，再通過行車吊繩穿過吊環，以此完成對電極板的整體吊裝和轉運，整個過程方便快捷且高效，有效避免了作業人員直接接觸電極板的安全風險，進而提升了電極板的整體吊運效率，解決了目前在冷連軋酸洗生產過程進行電極板吊運時，由于缺乏專用的電極板吊運工具，普遍采用人員手工通過電極板縫隙進行綁繩安裝吊運，而通常導致作業人員接觸電極板安全分險較高，最終造成電極板吊運整體效率低下的問題。

9、本實用新型中彈簧和支撐板的限位支撐作用，確保了整個吊具不會受自身重力掉在電極板空隙內，進而提升了整個電極板吊運吊具應用的高效便捷性。

技術特征：

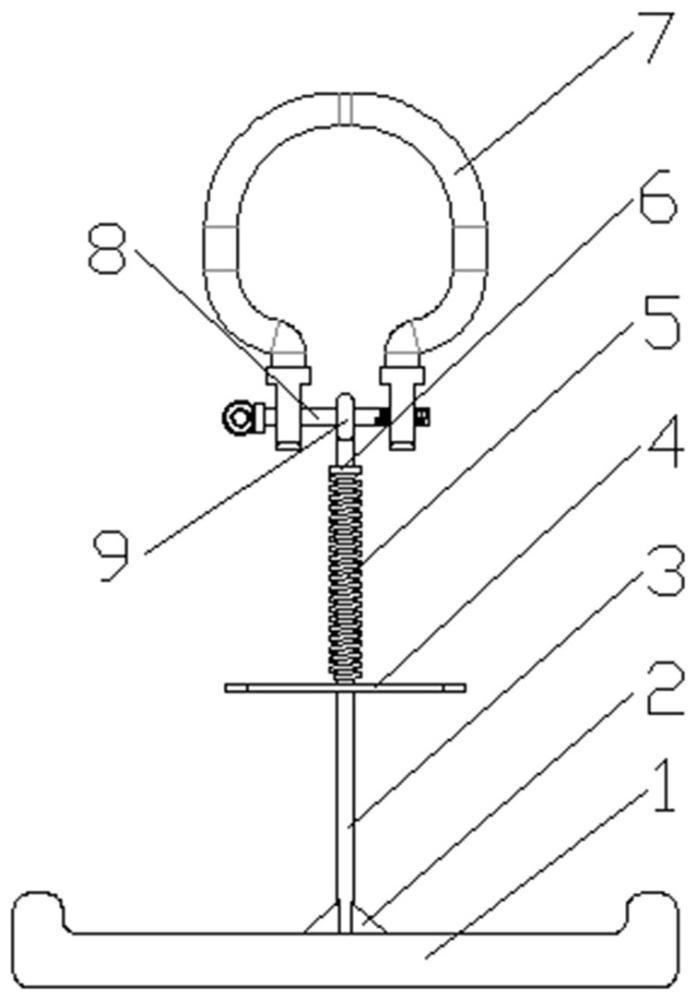

1.一種冷軋酸洗電極板吊裝工具，其特征是：包括吊裝卡板（1），吊裝卡板（1）的頂部垂直連接有立桿（3），立桿（3）上水平滑動設有支撐板（4），立桿（3）上還固定設有限位板（6），限位板（6）的底部且位于立桿（3）外側固定套設有彈簧（5），且所述支撐板（4）貫穿立桿（3）和彈簧（5）連接，立桿（3）的頂部可拆卸連接有吊環（7）。

2.根據權利要求1?所述的一種冷軋酸洗電極板吊裝工具，其特征是：所述立桿（3）的頂部固定設有連接環（9），所述吊環（7）和連接環（9）之間通過緊固銷軸（8）可拆卸連接。

3.根據權利要求2?所述的一種冷軋酸洗電極板吊裝工具，其特征是：所述立桿（3）和吊裝卡板（1）之間還設有多個加筋板（2）。

技術總結
本技術涉及鋼鐵軋制生產技術領域，具體涉及一種冷軋酸洗電極板吊裝工具，以解決目前在冷連軋酸洗生產過程進行電極板吊運時，由于缺乏專用的電極板吊運工具，普遍采用人員手工通過電極板縫隙進行綁繩安裝吊運，而通常導致作業人員接觸電極板安全分險較高，最終造成電極板吊運整體效率低下的問題，該吊具通過將卡板卡裝在電極板空隙中，再將吊具整體旋轉90°，使卡板和電極板背側完全支撐，經過彈簧和支撐板限位支撐作用，確保了整個吊具不會受自身重力掉在電極板空隙內，再通過行車吊繩穿過吊環，以此完成對電極板的整體吊裝和轉運，整個過程方便快捷且高效，有效避免了作業人員直接接觸電極板的安全風險，進而提升了電極板的整體吊運效率。

技術研發人員：劉振兵,馮磊,張健
受保護的技術使用者：甘肅酒鋼集團宏興鋼鐵股份有限公司
技術研發日：20240627
技術公布日：2025/4/28
