本技術涉及棉紗加工，具體是一種棉紗生產拉伸收卷裝置。

背景技術：

1、棉紗是棉纖維經紡紗工藝加工而成的紗，經合股加工后稱為棉線。根據紡紗的不同工藝，可分為普梳紗和精梳紗，但不論是普梳紗還是精梳紗，其經過一般的加工工序后，都要進行收卷成筒，方便后續的使用，棉紗線的品質直接影響了后續織物的外觀、耐穿、耐用性能，紗線質量的高低與生產管理，工藝條件，機械狀況，技術操作水平，原棉的優劣及其使用合理情況也存在著密切的關系，作為織前準備的第一步，紗線收卷的質量與效率至關重要。但是市面上各類紗線收卷裝置尺寸單一固定，無法適應多型號的收卷筒，致使生產效率較低。

2、經過檢索，如申請號為cn202021548334.x所公開的一種用于棉紗加工的收卷裝置，其包括安裝桌面、控制操作模塊、棉紗布進料結構、第一輥結構、第二輥結構、收卷結構，所述安裝桌面為不銹鋼制成的長方形板，其上底面從左至右依次安裝固定有棉紗布進料結構、第一輥結構、第二輥結構、收卷結構，其前側面安裝有控制操作模塊。本實用新型的有益效果有：其使用方便、操作簡單、布料纏繞平整、且剪切平整、剪切速度快、提高工作速度的紡織生產用布料收卷裝置。

3、但是上述方式在實際使用時還存在以下缺陷：其通過收卷結構對棉紗進行收卷，但是其設置的收卷結構的尺寸固定，無法適應不同尺寸的收卷筒進行收卷使用，降低了使用的靈活性。

技術實現思路

1、本實用新型的目的在于提供一種棉紗生產拉伸收卷裝置，具有能適應不同尺寸的收卷筒進行使用的效果。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：一種棉紗生產拉伸收卷裝置，包括支撐底板，所述支撐底板的頂端設有收卷箱，所述收卷箱的內部設有調節輥，所述調節輥的兩側設有張力調節機構，所述支撐底板的頂端且位于收卷箱出口處設有收卷輥，所述收卷輥的兩端滑動設有移動盤，所述收卷輥的一側設有固定板，且固定板與支撐底板進行連接，所述收卷輥的另一側設有移動板，所述移動板與固定板通過螺栓和螺母與移動盤連接，所述移動板的底端設有支撐板，且支撐板滑動設置在支撐底板的頂端，所述支撐板的頂端設有帶動收卷輥轉動的驅動機構，所述支撐板的底端設有帶動支撐板滑動的移動機構。

3、本實用新型的進一步設置為：所述收卷箱的內部設有導向輥和棉紗，且與調節輥交錯排列，所述棉紗通過導向輥與調節輥向收卷輥的方向進行收卷。

4、本實用新型的進一步設置為：所述張力調節機構包括滑槽一與滑塊一，所述滑槽一設置有兩個，且設置在收卷箱內部的兩側與調節輥相對應的位置，所述滑塊一設置有兩個，且滑動設置在滑槽一內，并且調節輥的兩端與滑塊一的一側轉動連接。

5、本實用新型的進一步設置為：所述滑槽一的內部轉動設有調節絲桿一，且與滑塊一的中部螺紋連接，并且調節絲桿一的頂端貫穿收卷箱的頂端并安裝有從動錐齒輪二。

6、本實用新型的進一步設置為：所述收卷箱的頂端設有電機箱，所述電機箱的內部設有電機一，所述電機一的傳動軸安裝有主動錐齒輪一，所述電機箱的頂端設有轉動桿，且轉動桿貫穿電機箱的兩側與其轉動連接，所述轉動桿的中部設有從動錐齒輪一，且主動錐齒輪一與從動錐齒輪一嚙合連接，所述轉動桿的兩端設有主動錐齒輪二，且主動錐齒輪二與從動錐齒輪二嚙合連接。

7、本實用新型的進一步設置為：所述驅動機構包括電機二，電機二設置在支撐板的頂端，所述電機二的傳動軸貫穿移動板的中部安裝有定位盤，所述定位盤靠近收卷輥的一側表面設有定位柱，所述收卷輥靠近定位盤的一端設有與定位柱相對應的定位孔，且定位柱與定位孔卡合連接。

8、本實用新型的進一步設置為：所述移動機構包括滑槽二與滑塊二，所述滑槽二設置在支撐底板的頂端且與支撐板相對應的位置，所述滑塊二滑動設置在滑槽二的內部，且支撐板設置在滑塊二的頂端。

9、本實用新型的進一步設置為：所述滑槽二的內部轉動設有調節絲桿二，且與滑塊二的中部螺紋連接，所述調節絲桿二的一端貫穿支撐底板的一側并安裝有轉盤。

10、綜上所述，本實用新型具有以下有益效果：本實用新型通過設置的張力調節機構可調節棉紗的松緊度，使其在傳動過程中避免過緊導致棉紗拉斷，或者過松導致進入收卷輪的棉紗松垮；設置的移動盤、固定板與移動板可以調節兩個移動盤之間的距離，設置的螺栓與螺母可以移動后的移動盤進行固定，使其能適應不同尺寸的收卷筒；設置的驅動機構可以帶動收卷輥的轉動使其進行收卷工作，設置的移動機構可以帶動一側的移動板與移動盤進行滑動，方便對收卷筒進行拆裝更換。

技術特征：

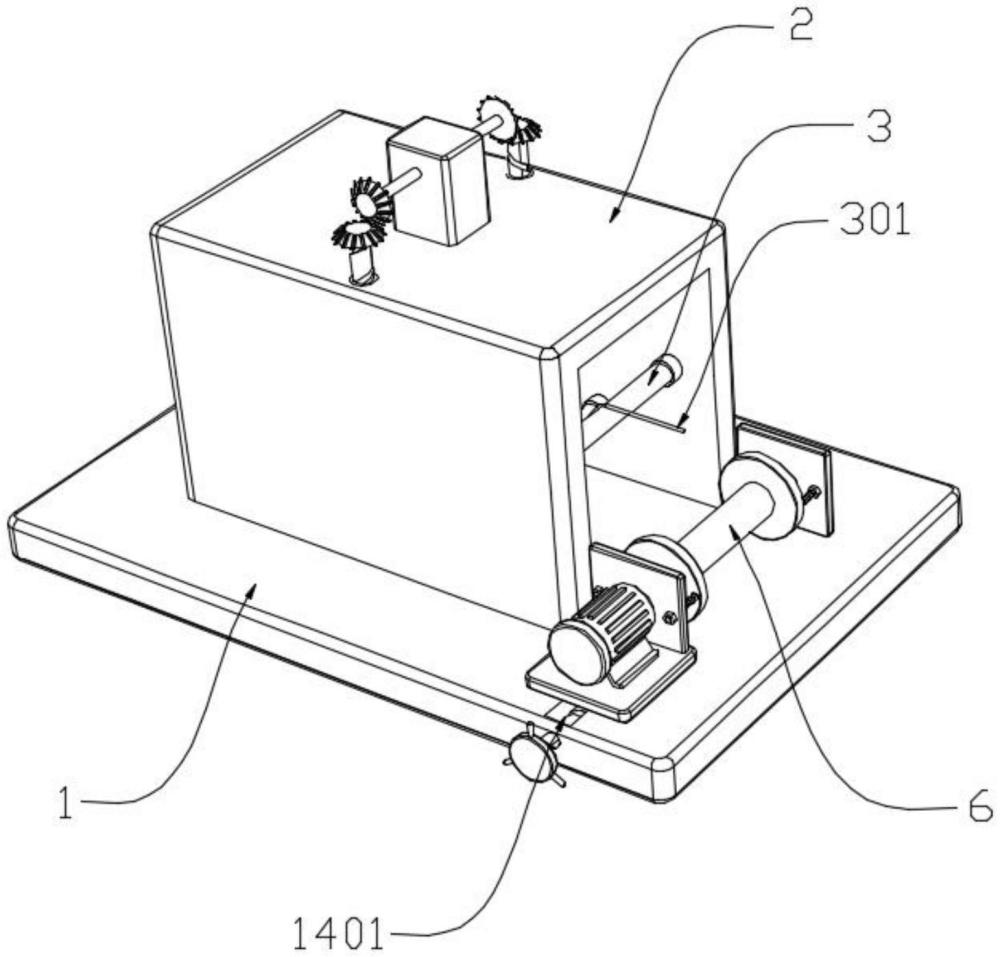

1.一種棉紗生產拉伸收卷裝置，包括支撐底板(1)，其特征在于，所述支撐底板(1)的頂端設有收卷箱(2)，所述收卷箱(2)的內部設有調節輥(4)，所述調節輥(4)的兩側設有張力調節機構(5)，所述支撐底板(1)的頂端且位于收卷箱(2)出口處設有收卷輥(6)，所述收卷輥(6)的兩端滑動設有移動盤(7)，所述收卷輥(6)的一側設有固定板(8)，且固定板(8)與支撐底板(1)進行連接，所述收卷輥(6)的另一側設有移動板(9)，所述移動板(9)與固定板(8)通過螺栓(10)和螺母(11)與移動盤(7)連接，所述移動板(9)的底端設有支撐板(12)，且支撐板(12)滑動設置在支撐底板(1)的頂端，所述支撐板(12)的頂端設有帶動收卷輥(6)轉動的驅動機構(13)，所述支撐板(12)的底端設有帶動支撐板(12)滑動的移動機構(14)。

2.根據權利要求1所述的棉紗生產拉伸收卷裝置，其特征在于：所述收卷箱(2)的內部設有導向輥(3)和棉紗(301)，所述導向輥(3)設置有多個，且與調節輥(4)交錯排列，所述棉紗(301)通過導向輥(3)與調節輥(4)向收卷輥(6)的方向進行收卷。

3.根據權利要求1所述的棉紗生產拉伸收卷裝置，其特征在于：所述張力調節機構(5)包括滑槽一(501)與滑塊一(502)，所述滑槽一(501)設置有兩個，且設置在收卷箱(2)內部的兩側與調節輥(4)相對應的位置，所述滑塊一(502)設置有兩個，且滑動設置在滑槽一(501)內，并且調節輥(4)的兩端與滑塊一(502)的一側轉動連接。

4.根據權利要求3所述的棉紗生產拉伸收卷裝置，其特征在于：所述滑槽一(501)的內部轉動設有調節絲桿一(503)，且與滑塊一(502)的中部螺紋連接，并且調節絲桿一(503)的頂端貫穿收卷箱(2)的頂端并安裝有從動錐齒輪二(5010)。

5.根據權利要求4所述的棉紗生產拉伸收卷裝置，其特征在于：所述收卷箱(2)的頂端設有電機箱(504)，所述電機箱(504)的內部設有電機一(505)，所述電機一(505)的傳動軸安裝有主動錐齒輪一(506)，所述電機箱(504)的頂端設有轉動桿(508)，且轉動桿(508)貫穿電機箱(504)的兩側與其轉動連接，所述轉動桿(508)的中部設有從動錐齒輪一(507)，且主動錐齒輪一(506)與從動錐齒輪一(507)嚙合連接，所述轉動桿(508)的兩端設有主動錐齒輪二(509)，且主動錐齒輪二(509)與從動錐齒輪二(5010)嚙合連接。

6.根據權利要求1所述的棉紗生產拉伸收卷裝置，其特征在于：所述驅動機構(13)包括電機二(1301)，電機二(1301)設置在支撐板(12)的頂端，所述電機二(1301)的傳動軸貫穿移動板(9)的中部安裝有定位盤(1302)，所述定位盤(1302)靠近收卷輥(6)的一側表面設有定位柱(1303)，定位柱(1303)設置有四個，所述收卷輥(6)靠近定位盤(1302)的一端設有與定位柱(1303)相對應的定位孔(1304)，且定位柱(1303)與定位孔(1304)卡合連接。

7.根據權利要求1所述的棉紗生產拉伸收卷裝置，其特征在于：所述移動機構(14)包括滑槽二(1401)與滑塊二(1402)，所述滑槽二(1401)設置在支撐底板(1)的頂端且與支撐板(12)相對應的位置，所述滑塊二(1402)滑動設置在滑槽二(1401)的內部，且支撐板(12)設置在滑塊二(1402)的頂端。

8.根據權利要求7所述的棉紗生產拉伸收卷裝置，其特征在于：所述滑槽二(1401)的內部轉動設有調節絲桿二(1403)，且與滑塊二(1402)的中部螺紋連接，所述調節絲桿二(1403)的一端貫穿支撐底板(1)的一側并安裝有轉盤(1404)。

技術總結
本技術涉及棉紗加工技術領域，公開了一種棉紗生產拉伸收卷裝置，包括支撐底板，所述支撐底板的頂端設有收卷箱，所述收卷箱的頂端設有張力調節機構，所述支撐底板的頂端且位于收卷箱出口處設有收卷輥，所述收卷輥的兩端設有移動盤，所述收卷輥的一側設有固定板，所述收卷輥的另一側設有移動板，所述移動板與固定板通過螺栓與移動盤連接；本技術通過通過設置的張力調節機構可調節棉紗的松緊度，使其在傳動過程中避免過緊導致棉紗拉斷，或者過松導致進入收卷輪的棉紗松垮；設置的移動盤、固定板與移動板可以調節兩個移動盤之間的距離，使其能適應不同型號的收卷筒。

技術研發人員：許中華,宋文芝,張廣燕
受保護的技術使用者：河南釔眾紡織有限公司
技術研發日：20240627
技術公布日：2025/4/28
