本技術屬于pi膜口罩加工，更具體地說，特別涉及一種pi膜自動切膜裝置。

背景技術：

1、pi膜口罩，是一種以pi納米纖維過濾膜作為核心過濾層的防護口罩，這種口罩主要依靠物理攔截和靜電吸附來實現高效的過濾效果，在對pi膜口罩進行生產加工時，需要將pi膜裁切成適合口罩需求的大小，因此需要一種pi膜自動切膜裝置，現有的pi膜自動切膜裝置主要由輸送機構、定位機構和裁切機構組成，通過輥軸和壓輥組成輸送機構對pi膜卷材進行輸送，利用光電傳感器等定位機構對pi膜進行定位，定位后使用裁切機構對pi膜進行裁切到合適大小。

2、基于上述，現有的pi膜自動切膜裝置在利用輸送機構輸送過程中容易產生靜電，pi膜靜電會吸附灰塵和雜質，影響pi膜產品質量和清潔度，而且pi膜靜電在切膜后會引起粘附問題，不方便使裁切后的pi膜平整的堆積在一起，而且pi膜在裁切后的堆積過程中可能會因為靜電、堆積不齊、下落偏移等影響下出現褶皺，褶皺不及時撫平便進行堆積，會影響pi膜裁切后的產品質量。

技術實現思路

1、為了解決上述技術問題，本實用新型提供一種pi膜自動切膜裝置，以解決現有的pi膜自動切膜裝置在利用輸送機構輸送過程中容易產生靜電，pi膜靜電會吸附灰塵和雜質，影響pi膜產品質量和清潔度，而且pi膜靜電在切膜后會引起粘附問題，不方便使裁切后的pi膜平整的堆積在一起，而且pi膜在裁切后的堆積過程中可能會因為靜電、堆積不齊、下落偏移等影響下出現褶皺，褶皺不及時撫平便進行堆積，會影響pi膜裁切后的產品質量的問題。

2、本實用新型一種pi膜自動切膜裝置的目的與功效，由以下具體技術手段所達成：

3、一種pi膜自動切膜裝置，包括切膜機主體；

4、輸送機構，所述輸送機構設置在切膜機主體內部；

5、pi膜卷材，所述pi膜卷材固定安裝在輸送機構內部；

6、防靜電支架，所述防靜電支架螺栓連接在切膜機主體上部；

7、裁切機構，所述裁切機構螺栓連接在切膜機主體上部；

8、收集盒，所述收集盒固定安裝在切膜機主體上部；

9、撫平支架，所述撫平支架螺栓連接在切膜機主體上部；

10、防靜電組件，所述防靜電組件設置在防靜電支架內部；

11、撫平組件，所述撫平組件設置在撫平支架內部。

12、進一步的，所述防靜電組件包括有：

13、固定桿，所述固定桿固定安裝在防靜電支架內部；

14、伸縮桿，所述伸縮桿滑動連接在固定桿內部；

15、彈性件，所述彈性件固定安裝在固定桿內部，彈性件固定安裝在伸縮桿頂端。

16、進一步的，所述防靜電組件還包括有：

17、傳動架，所述傳動架固定安裝在伸縮桿末端。

18、進一步的，所述防靜電組件還包括有：

19、清潔輥軸，所述清潔輥軸轉動連接在傳動架內部；

20、防靜電離子風機，所述防靜電離子風機固定安裝在傳動架一側。

21、進一步的，所述撫平組件包括有：

22、電動推桿，所述電動推桿螺栓連接在撫平支架內部；

23、傳動塊，所述傳動塊螺栓連接在電動推桿底部。

24、進一步的，所述撫平組件還包括有：

25、轉動軸，所述轉動軸設置有兩組，兩組轉動軸轉動連接在傳動塊內部；

26、彈性扭簧，所述彈性扭簧設置有兩組，兩組彈性扭簧固定安裝在傳動塊內部，兩組彈性扭簧分別固定安裝在兩組轉動軸內部。

27、進一步的，所述撫平組件還包括有：

28、連接桿，所述連接桿設置有多組，每兩組連接桿固定安裝在一組轉動軸兩端；

29、撫平輥軸，所述撫平輥軸設置有兩組，每組撫平輥軸固定安裝在每兩組連接桿末端。

30、與現有技術相比，本實用新型具有如下有益效果：

31、首先，本實用新型具有防靜電組件，通過輸送機構對pi膜卷材進行輸送時，防靜電離子風機對pi膜卷材表面的靜電離子進行中和，清潔輥軸對pi膜卷材表面進行清理，大大減少pi膜卷材在輸送過程產生的靜電和所吸附的灰塵，并且傳動架帶動防靜電離子風機和清潔輥軸緊貼pi膜卷材表面，使清除pi膜卷材表面靜電和雜質效果更好。

32、其次，本實用新型具有撫平組件，通過電動推桿帶動傳動塊移動，使撫平輥軸對裁切后的pi膜進行撫平展開，避免裁切后的pi膜產生褶皺影響pi膜產品質量，大大提高了裁切后的pi膜平整度，使pi膜更加平整。

33、本實用新型具有去除靜電、清除雜質、撫平防皺等優點，大大提高了pi膜在輸送過程中的穩定性和清潔度，而且有效對pi膜進行撫平清潔，大大提高了pi膜裁切后的產品質量。

技術特征：

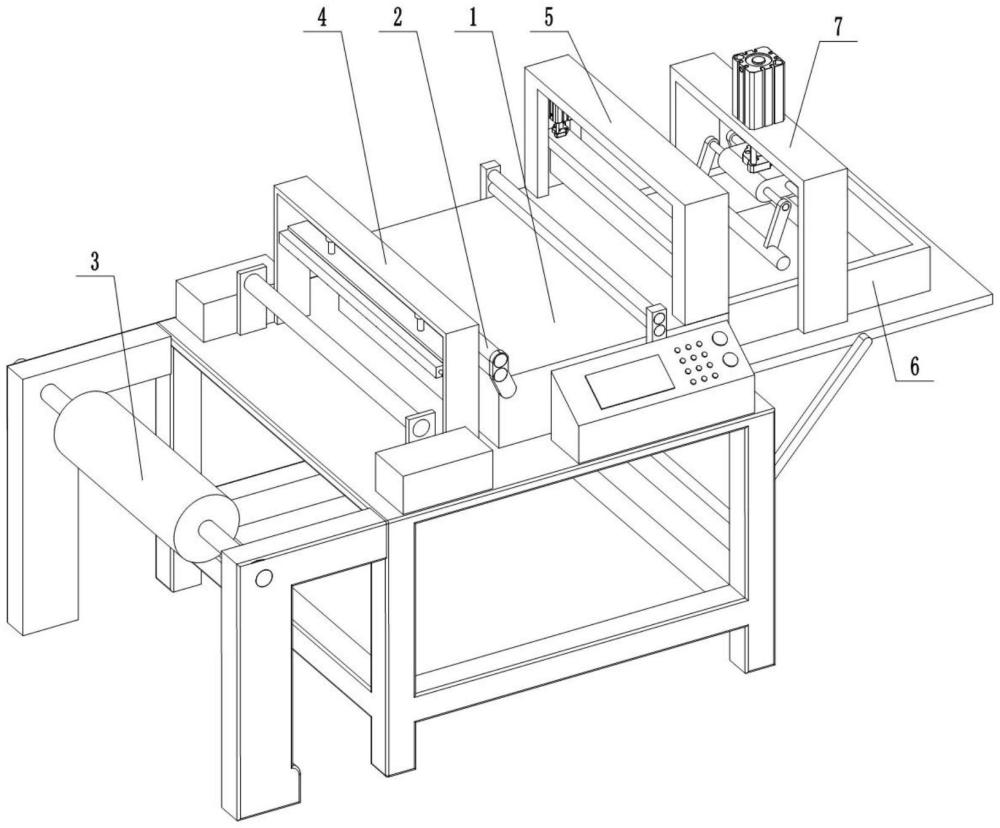

1.一種pi膜自動切膜裝置，該一種pi膜自動切膜裝置包括切膜機主體(1)；其特征在于：輸送機構(2)，所述輸送機構(2)設置在切膜機主體(1)內部；pi膜卷材(3)，所述pi膜卷材(3)固定安裝在輸送機構(2)內部；防靜電支架(4)，所述防靜電支架(4)螺栓連接在切膜機主體(1)上部；裁切機構(5)，所述裁切機構(5)螺栓連接在切膜機主體(1)上部；收集盒(6)，所述收集盒(6)固定安裝在切膜機主體(1)上部；撫平支架(7)，所述撫平支架(7)螺栓連接在切膜機主體(1)上部；防靜電組件，所述防靜電組件設置在防靜電支架(4)內部；撫平組件，所述撫平組件設置在撫平支架(7)內部。

2.如權利要求1所述一種pi膜自動切膜裝置，其特征在于：所述防靜電組件包括有：固定桿(401)、伸縮桿(403)和彈性件(402)，所述固定桿(401)固定安裝在防靜電支架(4)內部；伸縮桿(403)滑動連接在固定桿(401)內部；彈性件(402)固定安裝在固定桿(401)內部，彈性件(402)固定安裝在伸縮桿(403)頂端。

3.如權利要求2所述一種pi膜自動切膜裝置，其特征在于：所述防靜電組件還包括有：傳動架(404)，所述傳動架(404)固定安裝在伸縮桿(403)末端。

4.如權利要求2所述一種pi膜自動切膜裝置，其特征在于：所述防靜電組件還包括有：清潔輥軸(405)和防靜電離子風機(406)，所述清潔輥軸(405)轉動連接在傳動架(404)內部；防靜電離子風機(406)固定安裝在傳動架(404)一側。

5.如權利要求1所述一種pi膜自動切膜裝置，其特征在于：所述撫平組件包括有：電動推桿(701)和傳動塊(702)，所述電動推桿(701)螺栓連接在撫平支架(7)內部；傳動塊(702)螺栓連接在電動推桿(701)底部。

6.如權利要求5所述一種pi膜自動切膜裝置，其特征在于：所述撫平組件還包括有：轉動軸(703)和彈性扭簧(704)，所述轉動軸(703)設置有兩組，兩組轉動軸(703)轉動連接在傳動塊(702)內部；彈性扭簧(704)設置有兩組，兩組彈性扭簧(704)固定安裝在傳動塊(702)內部，兩組彈性扭簧(704)分別固定安裝在兩組轉動軸(703)內部。

7.如權利要求5所述一種pi膜自動切膜裝置，其特征在于：所述撫平組件還包括有：連接桿(705)和撫平輥軸(706)，所述連接桿(705)設置有多組，每兩組連接桿(705)固定安裝在一組轉動軸(703)兩端；撫平輥軸(706)設置有兩組，每組撫平輥軸(706)固定安裝在每兩組連接桿(705)末端。

技術總結
本技術提供一種PI膜自動切膜裝置，屬于PI膜口罩加工技術領域，以解決現有的p?i膜自動切膜裝置在利用輸送機構輸送過程中易產生靜電，PI膜靜電會吸附灰塵和雜質的問題。包括切膜機主體；輸送機構，所述輸送機構設置在切膜機主體內部；PI膜卷材，所述PI膜卷材固定安裝在輸送機構內部；防靜電支架，所述防靜電支架螺栓連接在切膜機主體上部；裁切機構，所述裁切機構螺栓連接在切膜機主體上部；收集盒，所述收集盒固定安裝在切膜機主體上部；撫平支架，所述撫平支架螺栓連接在切膜機主體上部；防靜電組件，所述防靜電組件設置在防靜電支架內部；撫平組件，所述撫平組件設置在撫平支架內部。本技術具有去除靜電、清除雜質、撫平防皺等優點。

技術研發人員：汪澤幸,汪澤崗
受保護的技術使用者：東莞健賢紡織品科技有限公司
技術研發日：20240627
技術公布日：2025/4/28
