本技術涉及半導體測試，特別是涉及一種上料裝置。

背景技術：

1、igbt(insulated?gate?bipolar?transistor，絕緣柵雙極型晶體管)，是由bjt(雙極型三極管)和mos(絕緣柵型場效應管)組成的復合全控型電壓驅動式功率半導體器件，兼有mosfet的高輸入阻抗和gtr的低導通壓降兩方面的優點。igbt模塊需要進行測試，例如無功老化測試。在實際生產時，利用人工將igbt模塊逐個地上料至測試設備上，利用測試設備對其上的igbt模塊進行測試。然而，采用人工上料存在上料效率較低、產品型號容易弄混等缺陷。

技術實現思路

1、基于此，有必要針對現有技術中在進行測試時利用人工上料，存在上料效率較低、產品型號容易弄混的問題，提供一種改善上述缺陷的上料裝置。

2、一種上料裝置，包括：

3、轉運機構，用于裝載料框，所述料框上裝載有沿豎直方向布置的多個料盤，每個所述料盤裝載有工件；

4、升降機構，包括升降臺及第一定位件，所述升降臺具有一對接端，所述轉運機構能夠運動至與所述對接端對接，以使所述轉運機構上的所述料框能夠轉移至所述升降臺上；所述第一定位件位于所述對接端與所述轉運機構的對接處，且可受控地與所述轉運機構定位配合或分離；所述升降臺可受控地帶動其上的所述料框上升或下降，使得所述料框上的各個所述料盤依次途經一取料工位；及

5、取料機構，用于將到達所述取料工位的所述料盤從所述料框內拉出或推回至所述料框內，還用于拾取從所述料框拉出的所述料盤上的工件。

6、在其中一個實施例中，所述轉運機構具有用于裝載所述料框的裝載空間以及供所述料框進出所述裝載空間的開口，所述轉運機構具有所述開口的一側能夠與所述對接端對接，以使所述料框能夠通過所述開口轉移至所述升降臺上；

7、所述轉運機構上設置有位于所述開口處的擋料件，所述擋料件可運動至阻擋所述料框由所述開口進出所述裝載空間的擋料狀態以及允許所述料框由所述開口進出所述裝載空間的避讓狀態。

8、在其中一個實施例中，所述升降機構還包括第一檢測器，所述第一檢測器對應于所述對接端布置，且與所述第一定位件通訊連接，所述第一檢測器用于檢測所述轉運機構是否到達與所述對接端對接的位置；

9、所述第一檢測器檢測到所述轉運機構運動至與所述對接端對接的位置時，所述第一定位件切換至與所述轉運機構定位配合。

10、在其中一個實施例中，所述升降臺包括升降座以及設置在所述升降座上的滾筒輸送組件，所述升降座可受控地上升或下降，所述滾筒輸送組件的一端作為所述對接端，所述滾筒輸送組件用于承載由所述轉運機構轉移的所述料框；

11、所述升降臺還包括安裝在所述升降座上的第二檢測器，所述第二檢測器位于所述對接端處，用于檢測是否有所述料框由所述轉運機構轉移至所述滾筒輸送組件上；所述第二檢測器與所述滾筒輸送組件通訊連接，所述第二檢測器檢測到所述料框由所述轉運機構轉移至所述滾筒輸送組件上時，所述滾筒輸送組件啟動并將所述料框輸送至預設位置。

12、在其中一個實施例中，所述滾筒輸送組件包括多個滾筒、傳動組件及驅動組件，每一所述滾筒可轉動地連接在所述升降座上，各個所述滾筒彼此平行布設，用于承載由所述轉運機構轉移的所述料框；

13、每一所述滾筒均相對所述升降座可轉動，每相鄰兩個所述滾筒之間通過所述傳動組件傳動連接，所述驅動組件安裝在所述升降座上，且與任一所述滾筒驅動連接。

14、在其中一個實施例中，所述驅動組件包括旋轉驅動件、第二主動輪、第二傳動帶和第二從動輪；所述旋轉驅動件安裝在所述升降座上，所述第二主動輪安裝在所述旋轉驅動件的輸出軸上，所述第二從動輪安裝在任一所述滾筒上，所述第二傳動帶套設在所述第二主動輪與所述第二從動輪之間。

15、在其中一個實施例中，所述升降臺還包括安裝在所述升降座上的第三檢測器，所述第三檢測器用于檢測所述滾筒輸送組件上的所述料框是否到達所述預設位置；

16、所述第三檢測器檢測到所述滾筒輸送組件上的所述料框到達所述預設位置時，所述滾筒輸送組件停止對所述料框進行輸送。

17、在其中一個實施例中，所述升降臺還包括設置在所述升降座上的第二定位件，所述第二定位件與所述第三檢測器通訊連接；

18、所述第三檢測器檢測到所述滾筒輸送組件上的所述料框到達所述預設位置時，所述第二定位件切換至與所述滾筒輸送組件上的所述料框定位配合。

19、在其中一個實施例中，所述上料裝置還包括布置在所述取料工位的承載機構，所述承載機構包括支撐座及設置在所述支撐座上的兩個導向條，兩個所述導向條彼此平行且間隔布設，被所述取料機構由所述料框內拉出的所述料盤支撐在兩個所述導向條上并沿兩個所述導向條的縱長延伸方向滑動。

20、在其中一個實施例中，兩個所述導向條彼此朝向的一側均具有導向槽，所述導向槽沿所述導向條的縱長方向延伸，由所述料框內拉出的所述料盤的相對兩側邊緣分別支撐在兩個所述導向條的所述導向槽上。

21、上述上料裝置，在實際使用過程中，首先，轉運機構運動至裝料區裝載料框，再運動至升降臺處，并與升降臺的對接端對接。然后，控制第一定位件與轉運機構定位配合，從而確保轉運機構保持位置不變，避免轉運機構與升降臺的對接端分離。再然后，將轉運機構上的料框推入升降臺上。再然后，升降臺帶動料框進行抬升，直至料框最上層的料盤到達取料工位。再然后，取料機構將該最上層的料盤拉出料框，并將被拉出的料框上的各個工件轉移至檢測工位進行檢測。再然后，取料機構將最上層的料盤推回至料框內。再然后，升降機構再次帶動料框進行抬升，直至料框上的下一層料盤到達取料工位。再然后，取料機構將料框上到達取料工位的料盤拉出，并將被拉出的料框上的各個工件轉移至檢測工位進行檢測。再然后，取料機構將被拉出料框的料盤再次推回至料框內。以此循環往復，直至料框上的各個料盤上的工件均被取走。

22、料框上的各個料盤上的工件均被取走之后，升降臺帶動其上的空料框下降至初始位置，使得升降臺的對接端再次與轉運機構對接。此時，將升降臺上的空料框推動至轉運機構上。最后，控制第一定位件與轉運機構分離。轉運機構運動至再次裝料區進行裝料，以為下一次的上料作準備。

23、如此，上述上料裝置利用轉運機構轉運料框，再利用升降臺對其上的料框進行逐級抬升，使得料框中的各層料盤逐層地到達取料工位，以便于取料機構在取料工位依次拾取各層料盤中的工件，從而實現了工件的批量上料，上料過程自動化程度高，避免了采用人工上料，大大提高了上料效率，避免出現把產品型號弄混的現象發生。

技術特征：

1.一種上料裝置，其特征在于，包括：

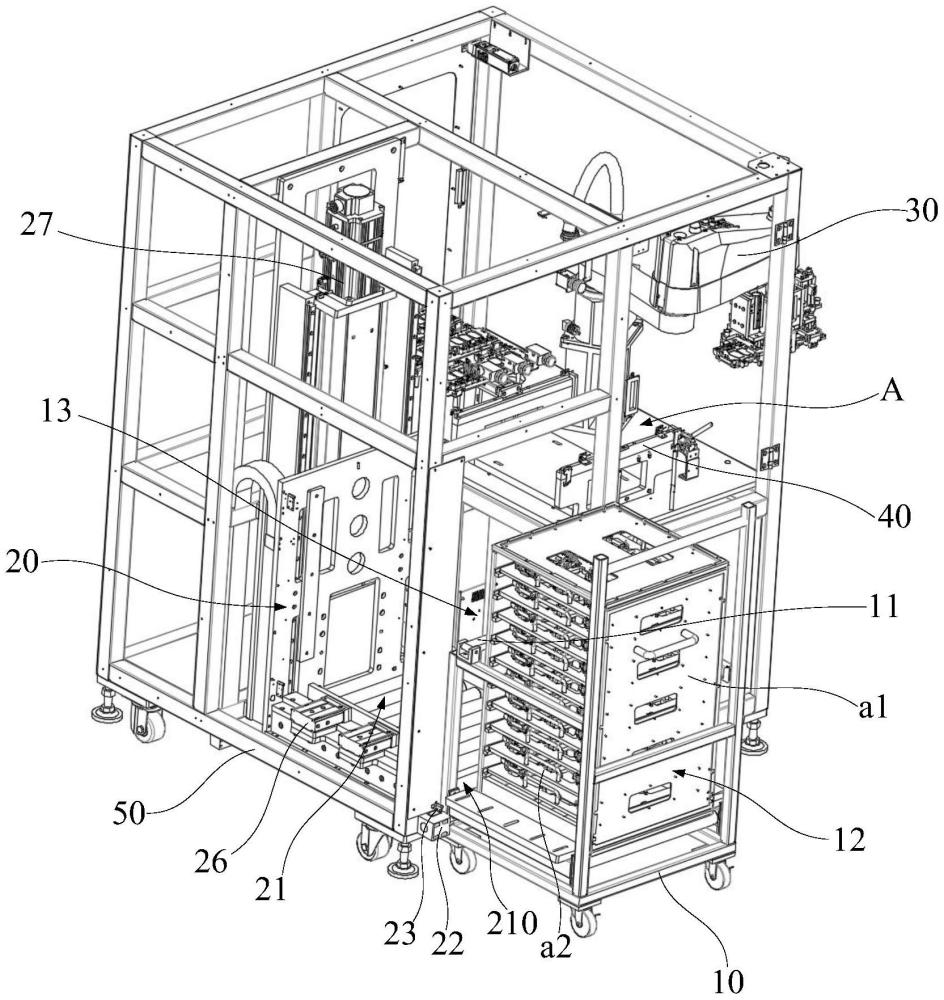

2.根據權利要求1所述的上料裝置，其特征在于，所述轉運機構(10)具有用于裝載所述料框(a1)的裝載空間(12)以及供所述料框(a1)進出所述裝載空間(12)的開口(13)，所述轉運機構(10)具有所述開口(13)的一側能夠與所述對接端(210)對接，以使所述料框(a1)能夠通過所述開口(13)轉移至所述升降臺(21)上；

3.根據權利要求1所述的上料裝置，其特征在于，所述升降機構(20)還包括第一檢測器(23)，所述第一檢測器(23)對應于所述對接端(210)布置，且與所述第一定位件(22)通訊連接，所述第一檢測器(23)用于檢測所述轉運機構(10)是否到達與所述對接端(210)對接的位置；

4.根據權利要求1所述的上料裝置，其特征在于，所述升降臺(21)包括升降座(211)以及設置在所述升降座(211)上的滾筒輸送組件(212)，所述升降座(211)可受控地上升或下降，所述滾筒輸送組件(212)的一端作為所述對接端(210)，所述滾筒輸送組件(212)用于承載由所述轉運機構(10)轉移的所述料框(a1)；

5.根據權利要求4所述的上料裝置，其特征在于，所述滾筒輸送組件(212)包括多個滾筒(2121)、傳動組件(2123)及驅動組件(2125)，每一所述滾筒(2121)可轉動地連接在所述升降座(211)上，各個所述滾筒(2121)彼此平行布設，用于承載由所述轉運機構(10)轉移的所述料框(a1)；

6.根據權利要求5所述的上料裝置，其特征在于，所述驅動組件(2125)包括旋轉驅動件(c1)、第二主動輪(c2)、第二傳動帶(c3)和第二從動輪；所述旋轉驅動件(c1)安裝在所述升降座(211)上，所述第二主動輪(c2)安裝在所述旋轉驅動件(c1)的輸出軸上，所述第二從動輪安裝在任一所述滾筒(2121)上，所述第二傳動帶(c3)套設在所述第二主動輪(c2)與所述第二從動輪之間。

7.根據權利要求4所述的上料裝置，其特征在于，所述升降臺(21)還包括安裝在所述升降座(211)上的第三檢測器(25)，所述第三檢測器(25)用于檢測所述滾筒輸送組件(212)上的所述料框(a1)是否到達所述預設位置；

8.根據權利要求7所述的上料裝置，其特征在于，所述升降臺(21)還包括設置在所述升降座(211)上的第二定位件(26)，所述第二定位件(26)與所述第三檢測器(25)通訊連接；

9.根據權利要求1所述的上料裝置，其特征在于，所述上料裝置還包括布置在所述取料工位的承載機構，所述承載機構包括支撐座及設置在所述支撐座上的兩個導向條(40)，兩個所述導向條(40)彼此平行且間隔布設，被所述取料機構(30)由所述料框(a1)內拉出的所述料盤(a2)支撐在兩個所述導向條(40)上并沿兩個所述導向條(40)的縱長延伸方向滑動。

10.根據權利要求9所述的上料裝置，其特征在于，兩個所述導向條(40)彼此朝向的一側均具有導向槽(41)，所述導向槽(41)沿所述導向條(40)的縱長方向延伸，由所述料框(a1)內拉出的所述料盤(a2)的相對兩側邊緣分別支撐在兩個所述導向條(40)的所述導向槽(41)上。

技術總結
本技術涉及一種上料裝置。該上料裝置包括：轉運機構，用于裝載料框，料框上裝載有沿豎直方向布置的多個料盤，每個料盤裝載有工件；升降機構，包括升降臺及第一定位件，升降臺具有一對接端，轉運機構能夠運動至與對接端對接，以使轉運機構上的料框能夠轉移至升降臺上；第一定位件位于對接端與轉運機構的對接處，且可受控地與轉運機構定位配合或分離；升降臺可受控地帶動其上的料框上升或下降，使得料框上的各個料盤依次途經一取料工位；及取料機構，用于將到達取料工位的料盤從料框內拉出或推回至料框內，還用于拾取從料框拉出的料盤上的工件。

技術研發人員：王偉群,黃小明,任春茂,于海珍,謝亮,黃廣龍,董冰蕭
受保護的技術使用者：深圳市愿力創科技有限公司
技術研發日：20240628
技術公布日：2025/4/28
